Trajni ALFRA magneti za sigurno podizanje, premještanje i pozicioniranje feromagnetnih limova, ploča, profila i konstrukcijskih dijelova u radionici, proizvodnji i montaži.
TML i TMH magneti biraju se prema stvarnoj masi obratka, debljini materijala, obliku i načinu podizanja. Tehničke nosivosti vrijede u uvjetima koje navodi proizvođač; u praksi treba uzeti u obzir hrđu, boju, neravnine, zračnost, zakrivljenost i sigurnosne zahtjeve radnog mjesta.
Kompaktan ručni magnet za podizanje manjih feromagnetnih komada, s ručkom za sigurniji rad uz oštre rubove i zagrijani metal.
Fleksibilan magnet za svakodnevno podizanje limova, ploča, nosača i sličnih feromagnetnih dijelova.
Najčešći izbor kada treba kompaktan magnet s većom nosivošću za radionicu, proizvodnju i montažu.
Snažniji TML model za ploče, grede i teže čelične komade kada je potrebna nosivost do 500 kg.
Najjači prikazani TML model za teže obratke, velike ploče i konstrukcijske dijelove do 1000 kg u odgovarajućim uvjetima.
| Model | Broj artikla / nosivost | Tehnički podaci proizvođača |
|---|---|---|

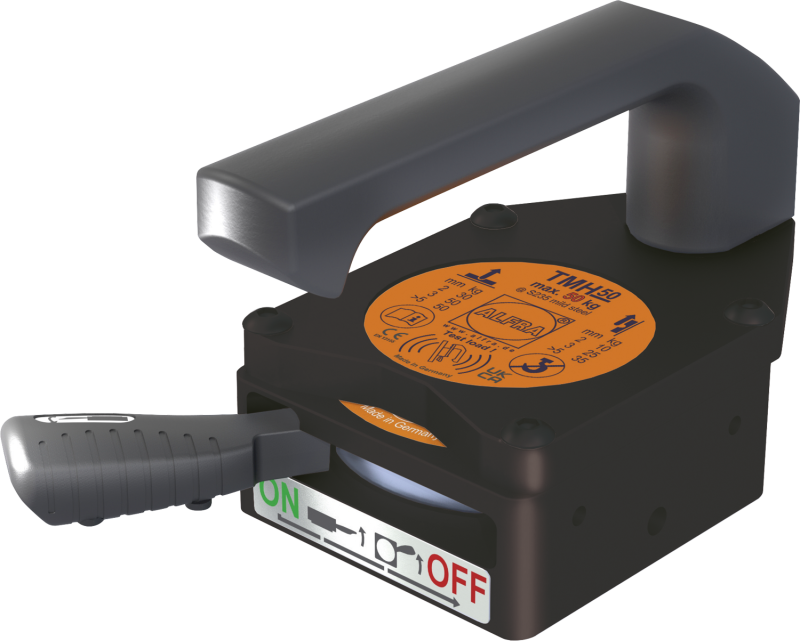

| TMH 50 | 41100.H 50 kg | Sila otrgnuća > 300 kg na S235 6 mm; min. debljina 1 mm; težina 1,6 kg; 126 x 80 mm. |

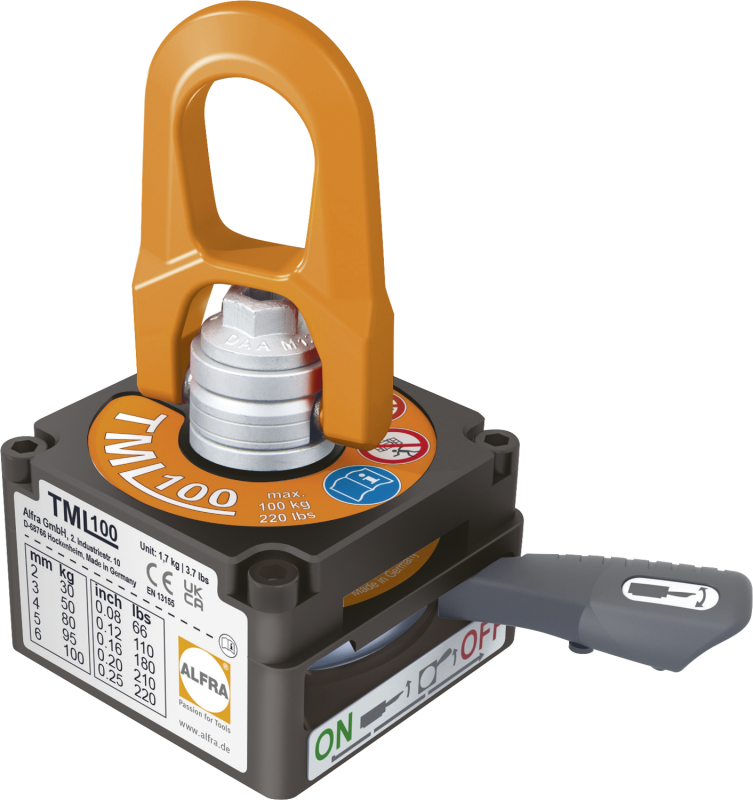

| TML 100 | 41100.L 100 kg | Sila otrgnuća > 300 kg na S235 6 mm; min. debljina 1 mm; težina 1,7 kg; 82,5 x 80 mm. |

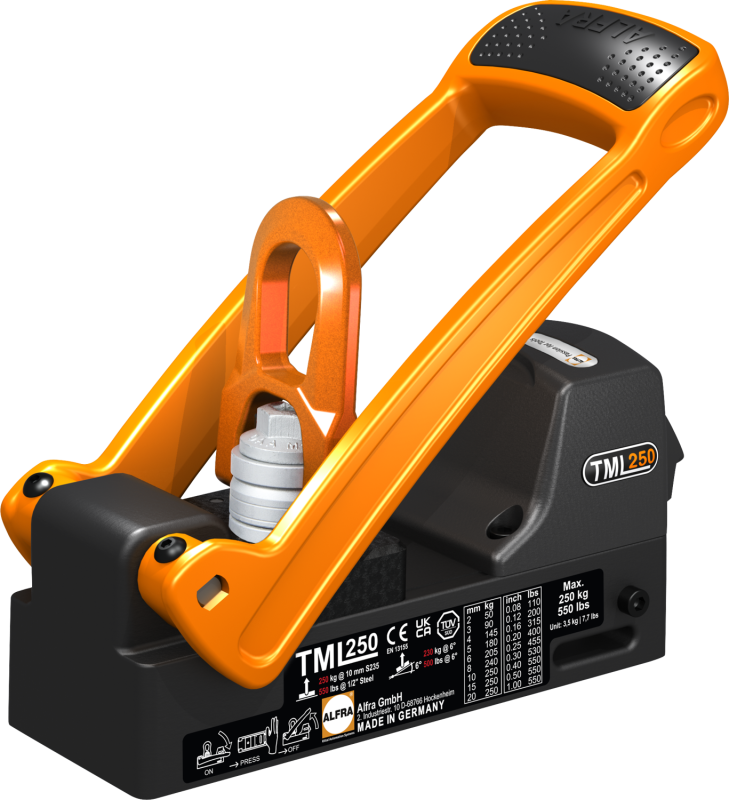

| TML 250 | 41250 250 kg | Sila otrgnuća > 750 kg na S235 10 mm; min. debljina 2 mm; težina 3,5 kg; 191 x 71 mm. |

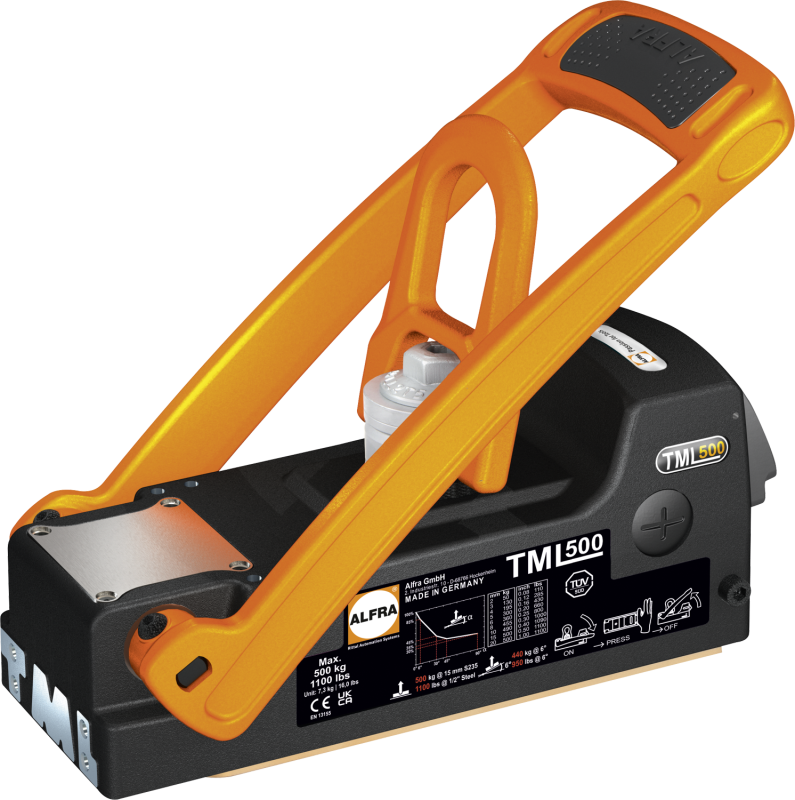

| TML 500 | 41500 500 kg | Sila otrgnuća > 1500 kg na S235 15 mm; min. debljina 2 mm; težina 7,3 kg; 265 x 118 mm. |

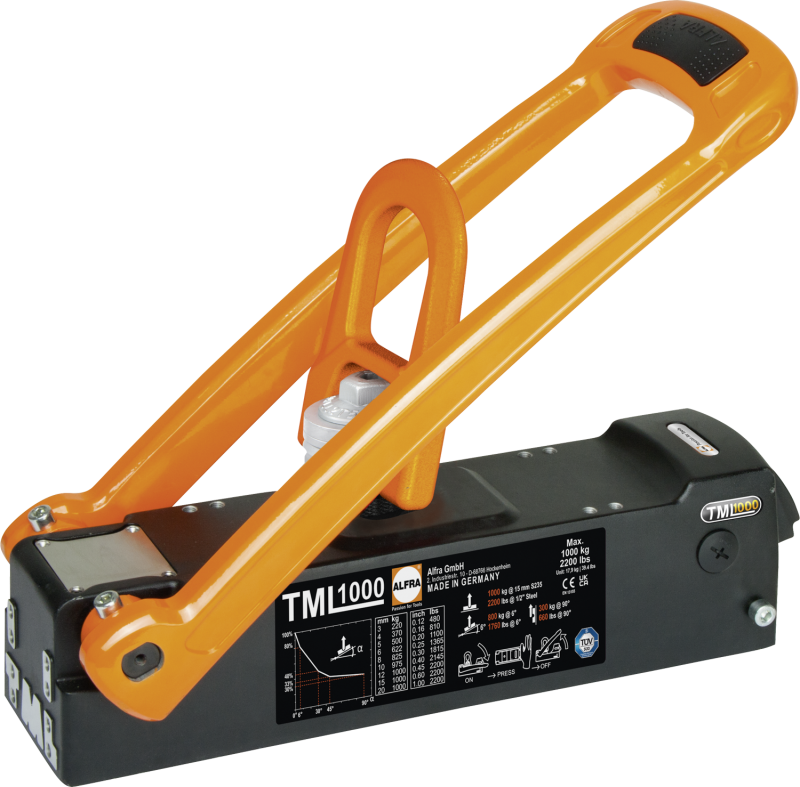

| TML 1000 | 41700 1000 kg | Sila otrgnuća 3400 kg na S235 12 mm; min. debljina 2 mm; težina 18,0 kg; 403 x 103 mm. |
Podaci služe za orijentaciju pri odabiru. Konačna preporuka ovisi o stvarnom materijalu, površini, geometriji obratka i načinu podizanja.
Magnetna sila se razvija kroz feromagnetni materijal. Tanja ploča, zračnost, hrđa, boja ili neravna površina mogu smanjiti stvarnu silu držanja u odnosu na idealne uvjete.
Za okrugle obratke treba posebno provjeriti model i kontakt s materijalom. Pošaljite promjer, masu, duljinu i fotografiju obratka kako bismo provjerili odgovarajuću izvedbu.
Pošaljite masu, dimenzije, debljinu, vrstu materijala, stanje površine, način ovjesa i položaj podizanja. Za zahtjevne primjene korisna je i fotografija radnog mjesta.
Pošaljite podatke o teretu i načinu podizanja. Predložit ćemo odgovarajući ALFRA magnet za dizanje i provjeriti opremu prema vašoj primjeni.
