Utori za pera
Ravni unutarnji utori za standardne spojeve vratila i glavčina, uz odgovarajući provlakač, vodilicu i podloške za postizanje potrebne dubine.

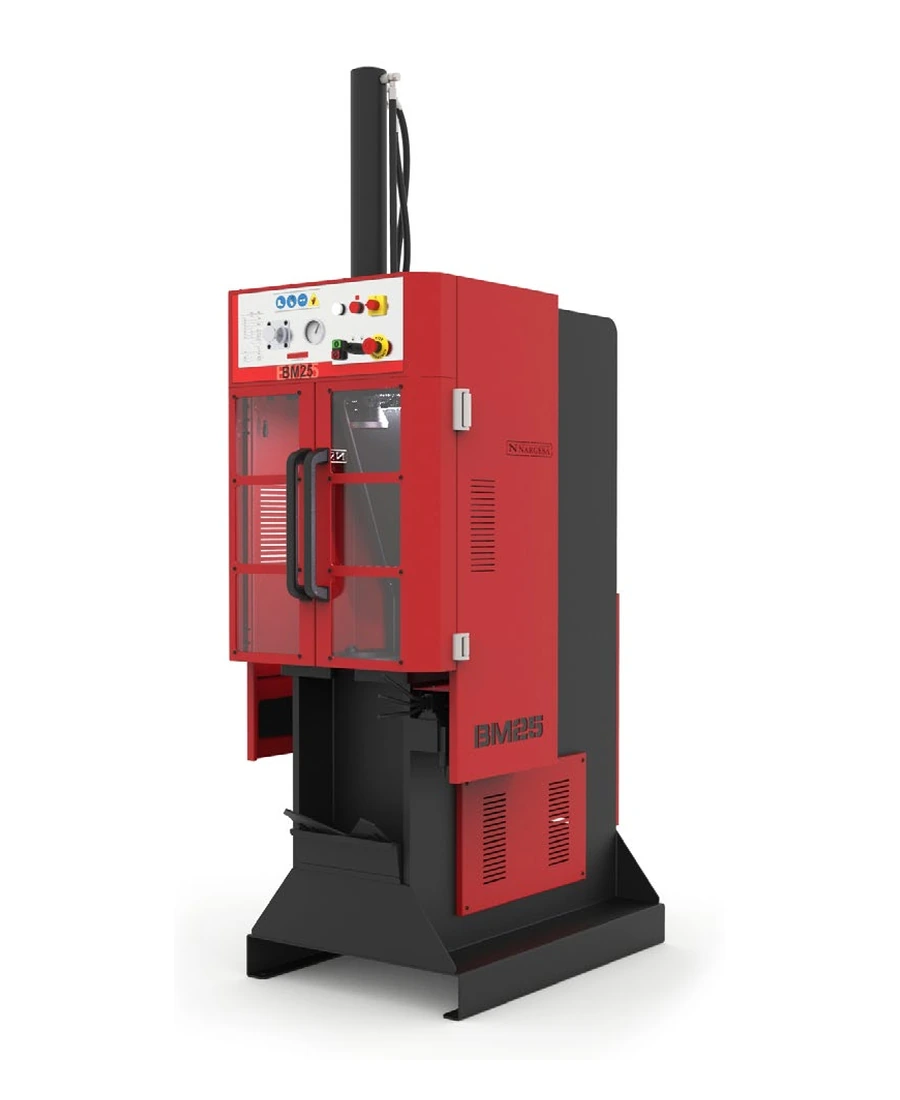

Vertikalna hidraulična provlakačica za preciznu izradu unutarnjih utora i profila.
Provlačenje utora i unutarnjih profila
Precizni utori za pera od 2 do 25 mm
BM25 izvodi unutarnje utore za pera provlačenjem alata kroz prethodno izrađen provrt. Postupak se koristi na zupčanicima, remenicama, lančanicima, glavčinama, ležajnim kućištima i drugim dijelovima kod kojih se traže pravilan utor, paralelnost i ponovljiva tolerancija.
Hidraulični pogon razvija silu od 10 t, a hod od 600 mm i grlo od 300 mm omogućuju obradu komada promjera do 600 mm. Stroj može raditi s metričkim i inčnim provlakačima, različitim tolerancijama i odgovarajućim vodilicama. Provlakač se u radioničkoj terminologiji često naziva i igla za provlačenje, dok pripadajuća vodilica odnosno čahura centrira alat u prethodno izrađenom provrtu.
- 10 thidraulična sila
- 2-25 mmutori za pera
- 600 mmradni hod
- 300 mmgrlo stroja
- Ø 600 mmmaks. promjer komada
Video prikaz rada NARGESA BM25
Što se izrađuje provlačenjem
Poligonalni unutarnji profili
Posebni provlakači mogu oblikovati kvadratne, pravokutne, šesterokutne i druge profile polazeći od prethodno izrađenog provrta.
Višestruki utori i unutarnji žljebovi
Na istom provrtu moguće je izvesti više ravnomjerno raspoređenih utora i određene oblike unutarnjih ozubljenja.
Pomoćni prešarski radovi
BM25 se može koristiti i kao hidraulična preša za ravnanje, oslobađanje oksidiranih spojeva te montažu ili demontažu ležajeva.
Konstrukcija, upravljanje i sigurnost
- zavarena i strojno obrađena čelična monoblok konstrukcija
- ručno upravljanje za neposrednu kontrolu procesa provlačenja
- regulator tlaka i manometar s pretvorbom tlaka u radnu silu
- prednja polikarbonatna zaštita s vratima i sigurnosnim šarkama
- LED osvjetljenje radne zone
- naprava za pozicioniranje i oslanjanje obratka u standardnoj opremi
- izvlačna ladica za prikupljanje strugotine
- paletizirano donje postolje za lakše premještanje stroja
Igla za provlačenje, čahure i tolerancije
Program provlakača obuhvaća metričke utore od 2 do 25 mm te inčne izvedbe do 1”. Dostupne su tolerancije ISO J9 i P9. Igla za provlačenje radi zajedno s odgovarajućom čahurom, a pripadajuće podloške dodaju se između prolaza kako bi se postupno postigla puna dubina utora.
| Skupina | Raspon | Primjena |
|---|---|---|
| Metrički provlakači | 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24 i 25 mm | standardni utori za pera |
| Inčni provlakači | do 1” | inčni standardi i servisni radovi |
| Čahure / vodilice | modeli A-F, različiti promjeri i duljine | centriranje igle za provlačenje u provrtu |
| Posebni oblici | kvadratni, pravokutni, šesterokutni i drugi profili | posebni unutarnji profili |
Detaljne reference, dimenzije provlakača i čahura, potrebne sile te broj prolaza nalaze se u BM25 PDF katalogu.
Opcionalne igle za provlačenje, čahure i podloške
BM25 se nadograđuje odabirom alata prema željenom utoru ili unutarnjem profilu. Program obuhvaća standardne metričke i inčne provlakače, odgovarajuće čahure, podloške za postupne prolaze te posebne izvedbe za poligonalne oblike i zahtjevnije materijale.
Igla za provlačenje - metričke i inčne izvedbe
Standardni provlakači za utore za pera dostupni su u metričkim širinama od 2 do 25 mm te u inčnim izvedbama do 1”. Program obuhvaća više duljina, modela i tolerancija.
- 2-25 mm
- do 1”
- ISO J9 / P9
Podloške za uzastopne prolaze
Podloške se koriste s pripadajućom iglom za provlačenje. Njihovim dodavanjem alat u svakom sljedećem prolazu reže dublje sve do konačne mjere utora.
- prema modelu provlakača
- 1-5 prolaza
Čahure odnosno vodilice
Čahura centrira provlakač u provrtu i osigurava pravilan položaj utora. NARGESA navodi vodilice od čelika F114 s tolerancijom promjera H8, u više promjera i duljina.
- čelik F114
- tolerancija H8
- modeli A-F
Posebni profili i zaštitne prevlake
Posebne igle za provlačenje mogu izrađivati kvadratne, pravokutne, šesterokutne i druge unutarnje profile. Dostupne su i TiN ili TiAlN prevlake za veću tvrdoću, podmazivost i trajnost alata.
- posebni oblici
- TiN
- TiAlN
Tehničke značajke
| Referenca stroja | 100-09-01-001 |
|---|---|
| Snaga motora | 2,2 kW / 3 HP |
| Napajanje | 230 / 400 V, trofazno |
| Hidraulična sila | 10 t |
| Maksimalni kapacitet provlačenja | 25 mm |
| Radna brzina | 24 mm/s |
| Povratna brzina | 54 mm/s |
| Protok pumpe | 7,5 l/min |
| Spremnik hidrauličnog ulja | 25 l |
| Hod | 600 mm |
| Grlo | 300 mm |
| Maksimalni promjer komada | 600 mm |
| Radni stol | 420 × 420 mm |
| Dimenzije stroja | 750 × 1240 × 2400 mm |
| Masa | 850 kg |
Česta pitanja o NARGESA BM25
Koja je razlika između provlačenja i glodanja utora?
Provlačenje oblikuje cijeli presjek utora postupnim zubima provlakača u jednom ili više prolaza. Posebno je prikladno za ponovljive unutarnje utore i profile.
Koje širine utora pokriva BM25?
Standardni program obuhvaća metričke provlakače od 2 do 25 mm, uz dostupne inčne i posebne izvedbe.
Što znači izraz igla za provlačenje i čemu služi čahura?
Igla za provlačenje je radionički naziv za provlakač sa stupnjevitim reznim zubima. Čahura odnosno vodilica centrira alat u provrtu i određuje pravilan položaj izrađenog utora.
Može li BM25 raditi kao preša?
Da. Konstrukcija i hidraulični pogon omogućuju i određene pomoćne radove ravnanja, montaže i demontaže.
