Uključeni modularni komplet valjaka
Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

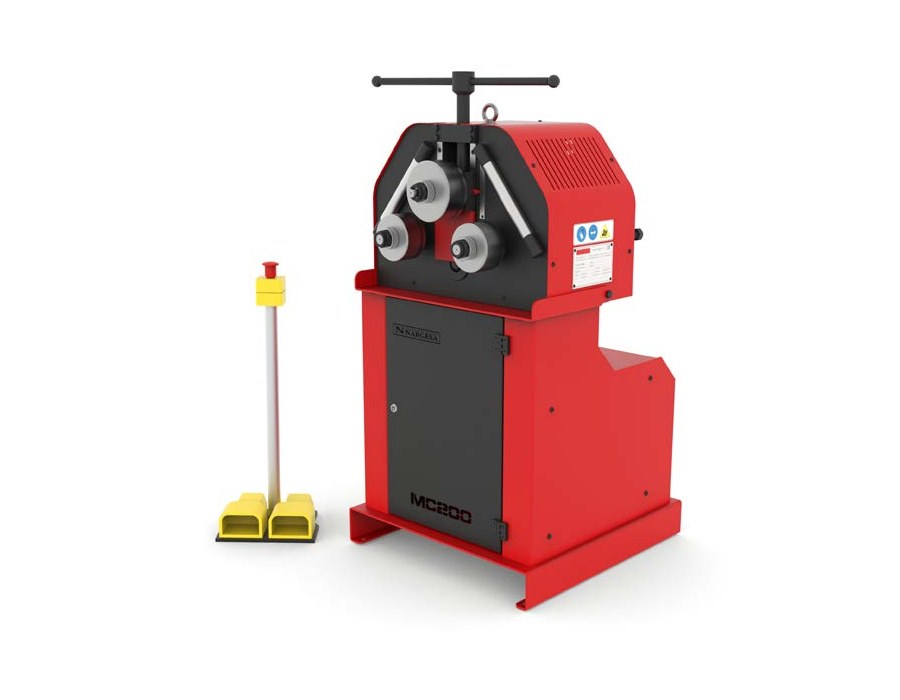

NARGESA MC200 univerzalna je simetrična piramidalna savijačica cijevi i profila na tri valjka. Namijenjena je savijanju okruglih, kvadratnih i pravokutnih cijevi, punih šipki, flaha, kutnih profila te U i T profila u lukove, prstenove i spirale.
Dvije donje osovine pogone materijal, dok se ručnim pomakom gornje osovine reguliraju pritisak i dobiveni radijus. Zavarena i strojno obrađena čelična konstrukcija, osovine promjera 40 mm i prijenos preko kaljenih zupčanika prilagođeni su redovitom radioničkom i proizvodnom radu. Deklarirani kapacitet okrugle cijevi iznosi do 63,5 mm.
Stroj radi vertikalno ili horizontalno, a u standardnoj opremi dolazi s modularnim kompletom od devet elemenata koji se sastavljaju u tri radna valjka za većinu uobičajenih pravokutnih i otvorenih profila.
Video prikaz
Konstrukcija i način rada
Kod simetrične piramidalne izvedbe MC200 dvije donje osovine ostaju pogonske, a gornja osovina pomiče se prema materijalu i određuje zakrivljenost. Nazubljeni donji valjci osiguravaju siguran prihvat, dok čelična konstrukcija i zupčasti prijenos omogućuju stabilan rad s cijevima, profilima i punim materijalom.
Radni stol može se koristiti u vertikalnom i horizontalnom položaju. Horizontalni položaj olakšava savijanje dugih profila, lukova velikog promjera i komada kod kojih raspoloživa visina radionice predstavlja ograničenje.
Primjena i odabir modela
MC200 koristi se za ograde, rukohvate, prstenove, okvire, metalni namještaj, staklenike, konstrukcijske lukove i zavojnice izmjenjivača topline. Dobar je izbor kada je potreban veći kapacitet od MC150B, ali bez hidrauličkog ili CNC upravljanja.
MC200H zadržava istu osnovnu geometriju, ali pomak gornje osovine izvodi hidraulički i olakšava ponavljanje postavke. MC400 ima jednak nominalni kapacitet okrugle cijevi, ali prelazi na asimetričnu konstrukciju s tri pogonska valjka.
Uključeni modularni valjci i opcionalni valjci za okrugle cijevi
U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.
Primjeri slaganja modularnih elemenata
Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.
Kaljeni valjci za okrugle cijevi – opcionalna oprema
Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.
Sustarin valjci za osjetljive cijevi – opcionalna oprema
Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.
Digitalni mjerač radijusa
Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.
Tehničke značajke
| Geometrija savijanja | Simetrična / piramidalna |
|---|---|
| Pogon valjaka | Dvije pogonske donje osovine |
| Standardni modularni komplet | 9 elemenata za sastavljanje 3 radna valjka, uključeno |
| Šifra / referenca | 100-08-02-002 |
| Snaga motora | 1,1 kW / 1,5 HP |
| Napon | 230 / 400 V, trofazno |
| Brzina valjaka | 8 o/min |
| Promjer osovina | 40 mm |
| Promjer valjaka | 127 mm |
| Korisna duljina osovina | 74 mm |
| Kapacitet okrugle cijevi | do 2 1/2" / 63,5 mm |
| Dimenzije | 790 × 810 × 1300 mm |
| Težina | 320 kg |
Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.
Kapaciteti savijanja i usporedba MC modela
Ispod su izdvojeni tipični kapaciteti modela MC200. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.
- Plosnati materijal / flah: 50 × 10 - R min. 300 mm
- Kvadratna cijev / kutijasti profil: 50 × 50 × 3 - 600 mm
- Okrugla cijev / cijevni profil*: 63,5 × 3* (=2 1/2”x3*) - 500 mm
Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.
Usporedba s drugim MC modelima
MC200 predstavlja univerzalni srednji model simetrične MC serije. U odnosu na MC150B nudi veći kapacitet i snažniji trofazni pogon, uz zadržavanje jednostavnog ručnog podešavanja gornje osovine.
MC200H prikladan je kada je važnije hidrauličko pozicioniranje i lakše ponavljanje postavke. MC400 ima jednak nominalni kapacitet okrugle cijevi, ali koristi asimetričnu geometriju i tri pogonska valjka.
