MX340G CNC povezuje kompaktnu hidrauličnu prešu, precizno CNC upravljanje i širok program izmjenjivih alata. Radionica može započeti s probijanjem, a zatim stroj proširivati škarama, alatima za savijanje, napravama za cijevi i profile te specijalnim alatima prema konkretnim proizvodima.
Video prikaz rada NARGESA MX340G CNC
Primjer posebno razvijene alatne naprave za MX340G CNC prema nacrtu kupca iz Hrvatske
NARGESA u ovom kratkom videu prikazuje posebnu alatnu napravu izrađenu za MX340G CNC prema nacrtu kupca iz Hrvatske. Primjer pokazuje kako se MX340G CNC može prilagoditi proizvodnoj operaciji koja nije obuhvaćena standardnim programom alata.
Primjeri primjene i detalji
Kompaktna CNC probijačica, preša i bravarska kombinirka
- Hidraulična sila 40 t, vertikalni radni hod 100 mm, grlo 180 mm i otvoreni radni stol daju stabilnu osnovu za probijanje i rad s izmjenjivim alatima.
- Stroj je namijenjen probijanju lima, pločevine, flaha, cijevi, kutnih profila te U, T, UPN i IPN profila, ovisno o geometriji obratka i odabranom alatu.
- Brzom izmjenom probijača, matrice ili kompletne naprave MX340G CNC postaje stroj za rezanje, savijanje, kutno isjecanje, usijecanje cijevi, utiskivanje ili drugu namjensku operaciju.
- ESA S820 CNC upravlja hodom, smanjuje nepotrebno kretanje, računa potrebnu tonažu i pri savijanju omogućuje unos i ponavljanje zadanog kuta.
Operacije i primjene MX340G CNC

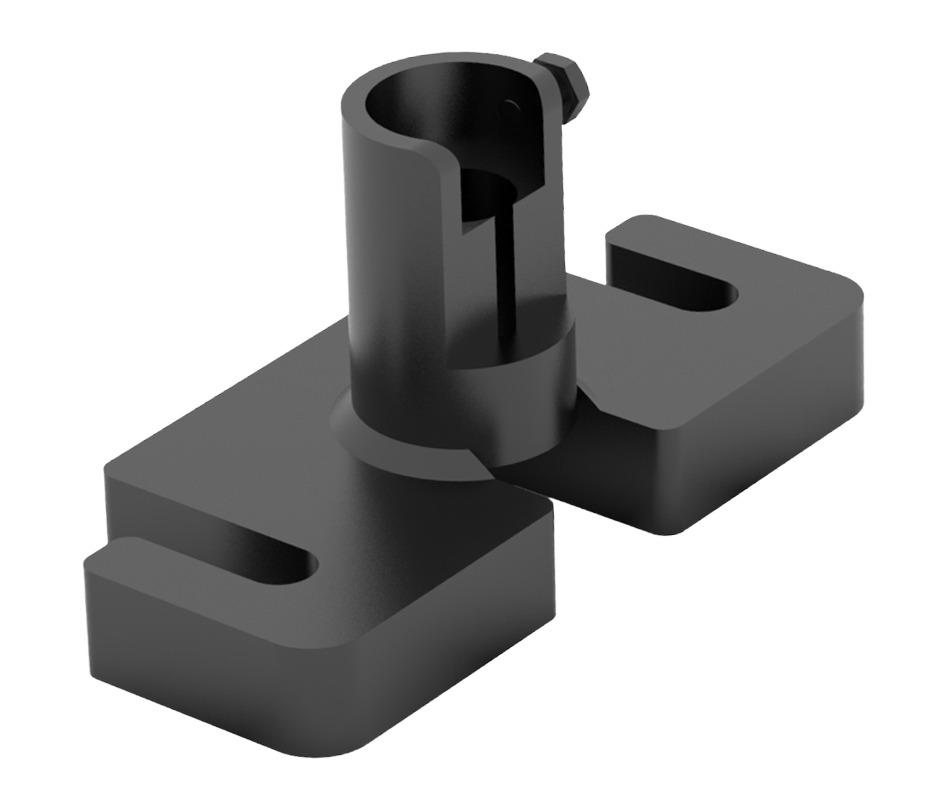

- Probijanje okruglih, kvadratnih, pravokutnih i ovalnih rupa odnosno šliceva u limu, flahu i različitim profilima.

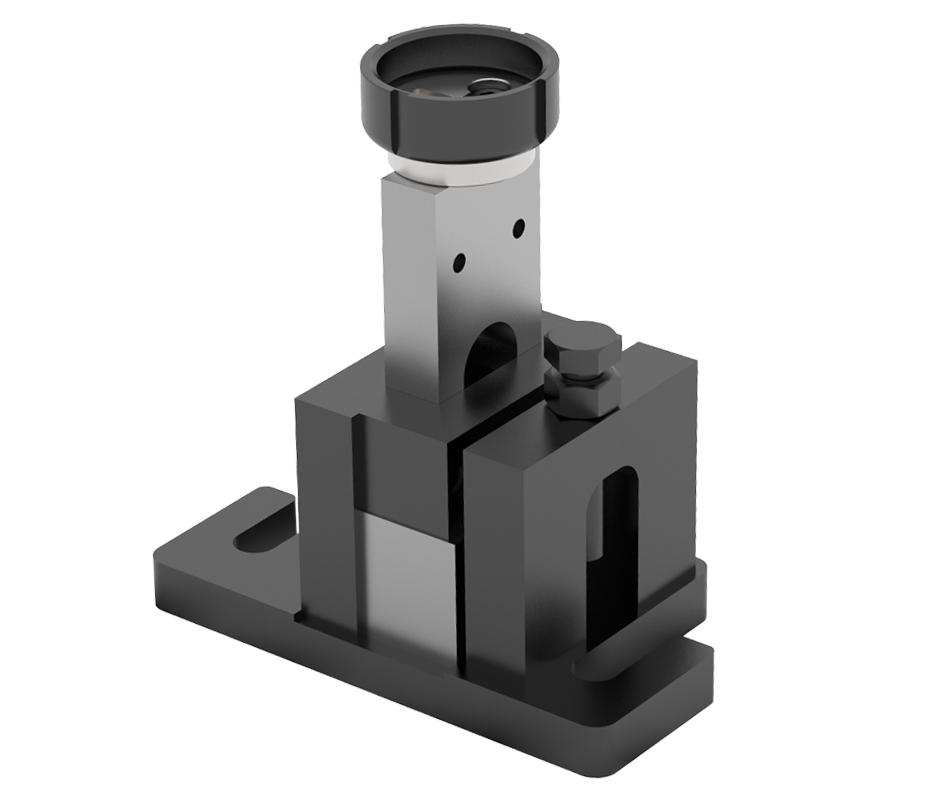

- Rezanje flaha, kutnih profila i drugih metalnih presjeka te kutno isjecanje lima odgovarajućim škarama.
- Savijanje kraćih dijelova, prešanje, utiskivanje, oblikovanje i ponavljana serijska obrada uz CNC kontrolu hoda.
- Usijecanje cijevi, izrada sedlastog dosjeda te isjecanje, formiranje i probijanje završetaka cijevi za vijčane spojeve.

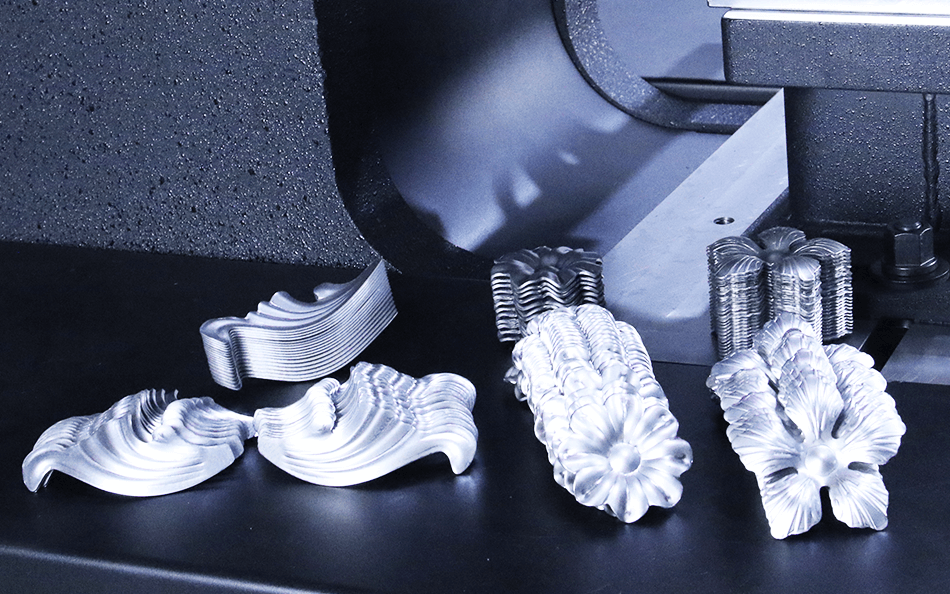

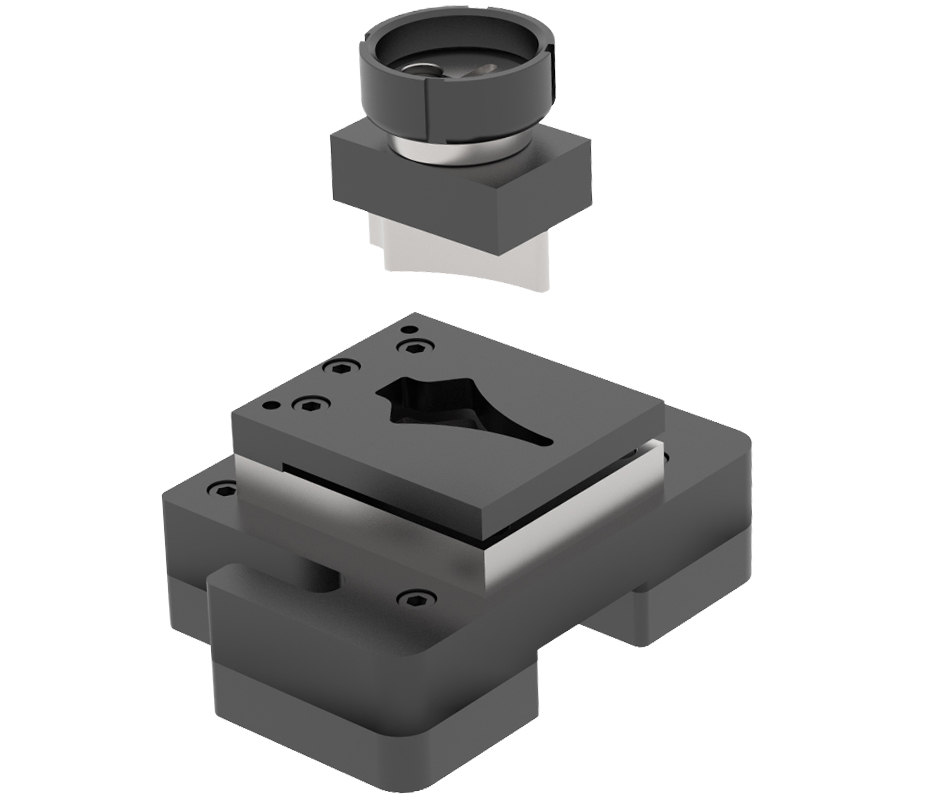

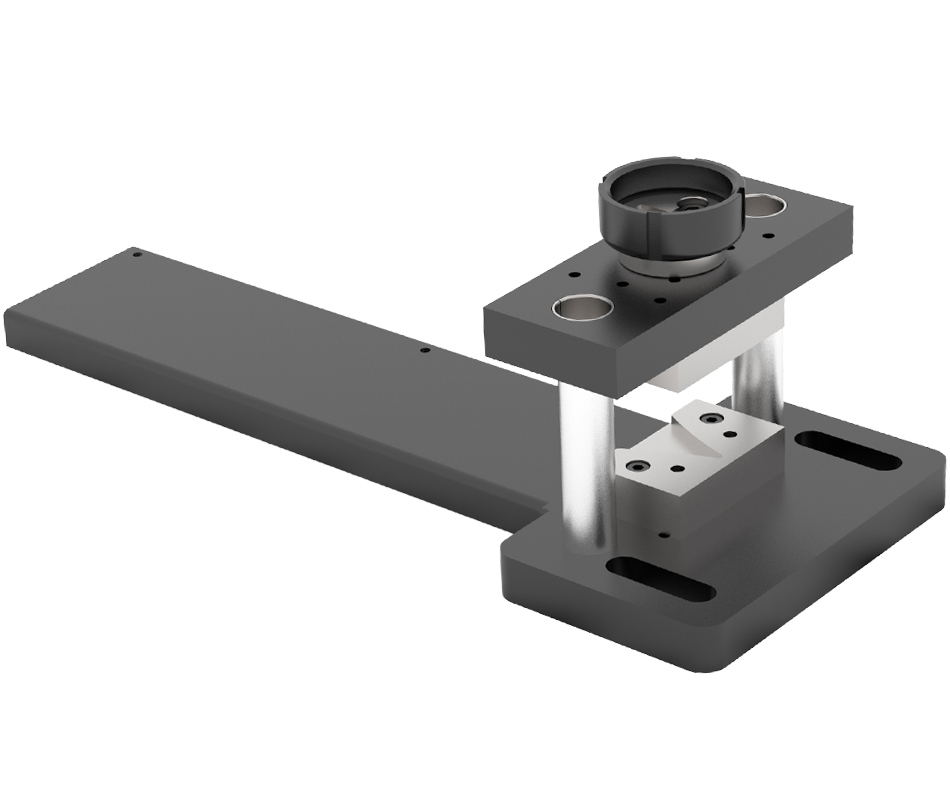

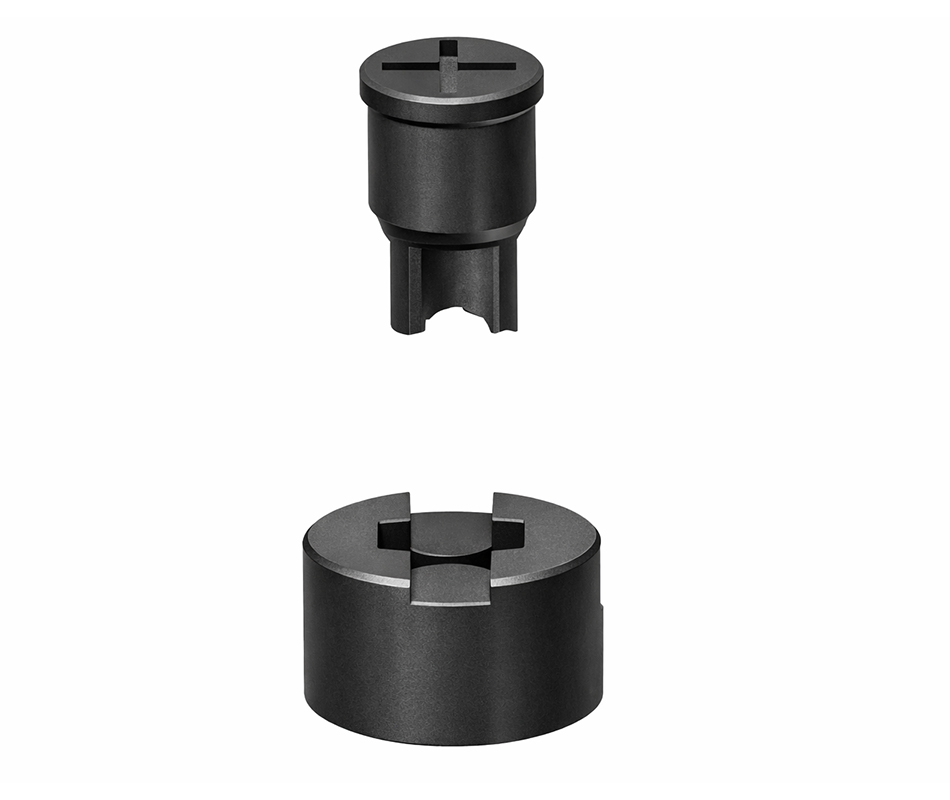

- Izrada funkcionalnih ili ukrasnih elemenata i rad sa specijalnim jednooperacijskim ili višeoperacijskim napravama.
Brza prilagodba alatom i CNC upravljanje
MX340G CNC nije klasična kombinirka s nekoliko trajno ugrađenih stanica. Jedna otvorena vertikalna hidraulična radna stanica prihvaća probijače, matrice, škare, alate za savijanje i specijalne naprave, pa se stroj brzo prilagođava poslu koji je trenutačno u proizvodnji.
Kompaktne dimenzije i CNC upravljanje čine ga posebno zanimljivim radionicama koje trebaju mnogo različitih operacija, ali ne žele zauzimati prostor nizom zasebnih strojeva. Standardni alat mijenja se brzo, a novi alat može se dodavati kako se mijenjaju zahtjevi proizvodnje.
Standardni alati i posebne tvorničke naprave
Uz standardni program dostupni su probijači i matrice u posebnim oblicima ili dimenzijama te namjenske tvorničke naprave za operacije izvan standardnog programa. Izvedivost ovisi o kapacitetu stroja i konstrukciji alata.
Najtraženiji alati za MX340G CNC
Izdvojeni alati prikazuju najčešće načine na koje se MX340G CNC pretvara iz probijačice u modularnu bravarsku kombinirku. Kompletan program organiziran je prema operaciji na središnjoj stranici MX alata.

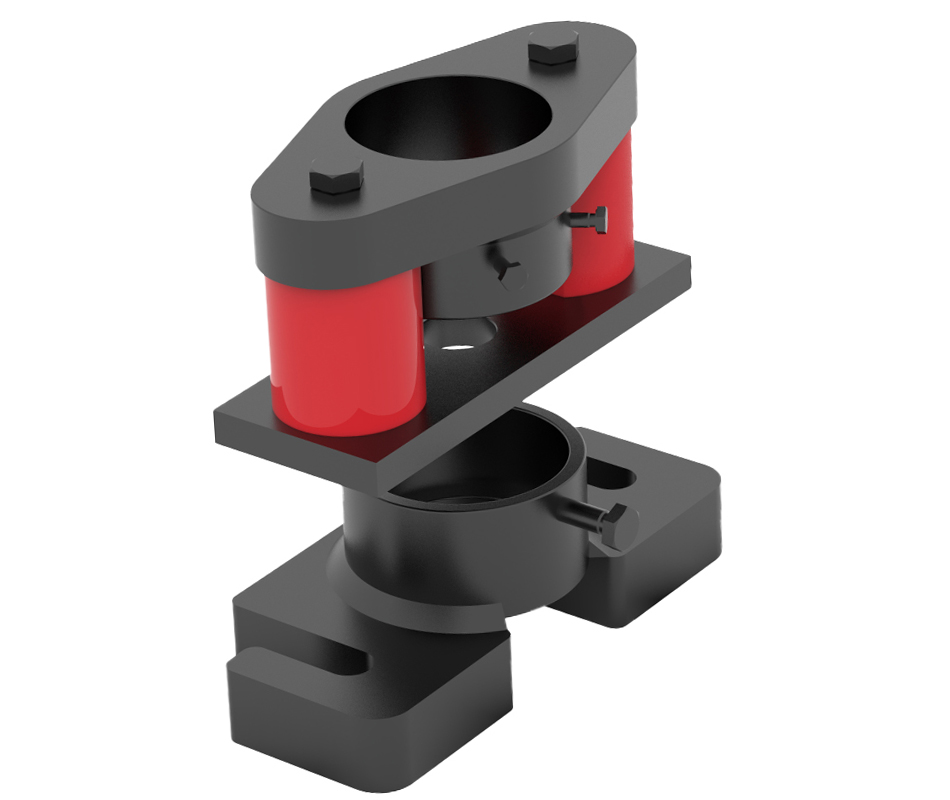

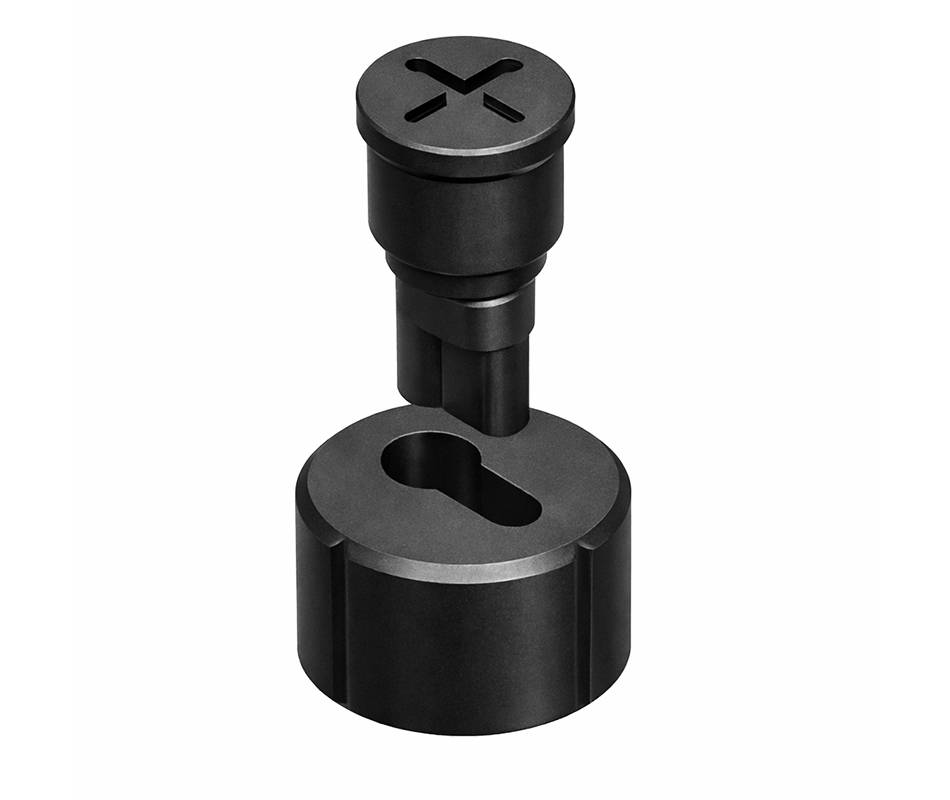

Probijači i matrice

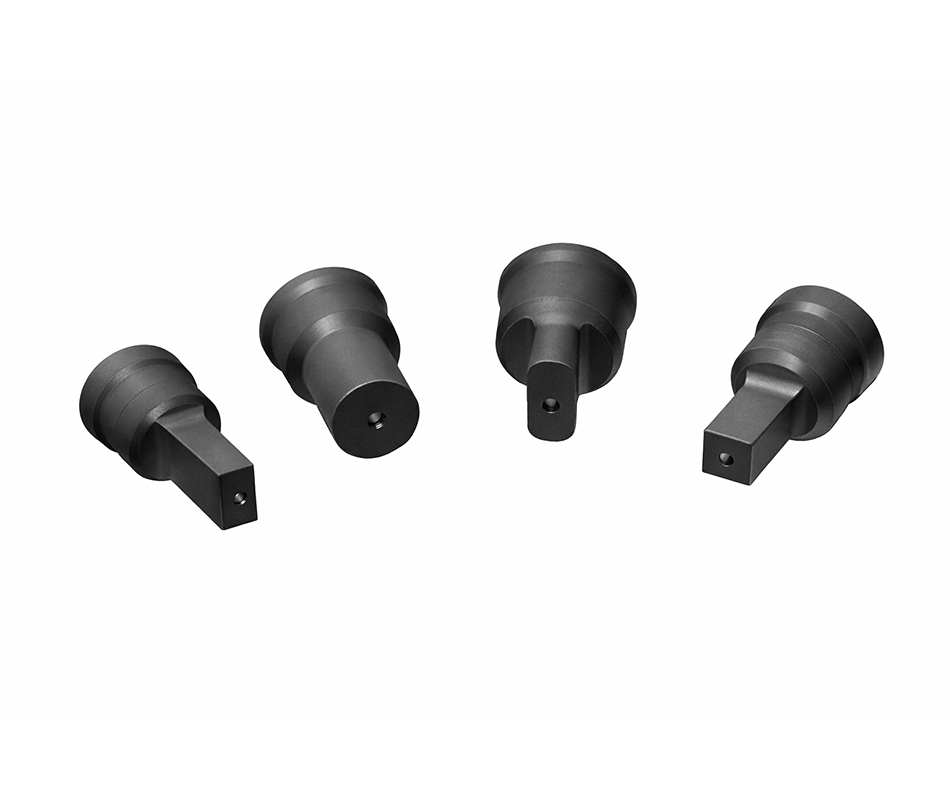

Okrugli, kvadratni, pravokutni i ovalni probijači, uključujući ovalni probijač za šlic. Uz standardne dimenzije dostupne su i posebne tvorničke izvedbe probijača i matrica.
- standardne dimenzije
- specijalne dimenzije

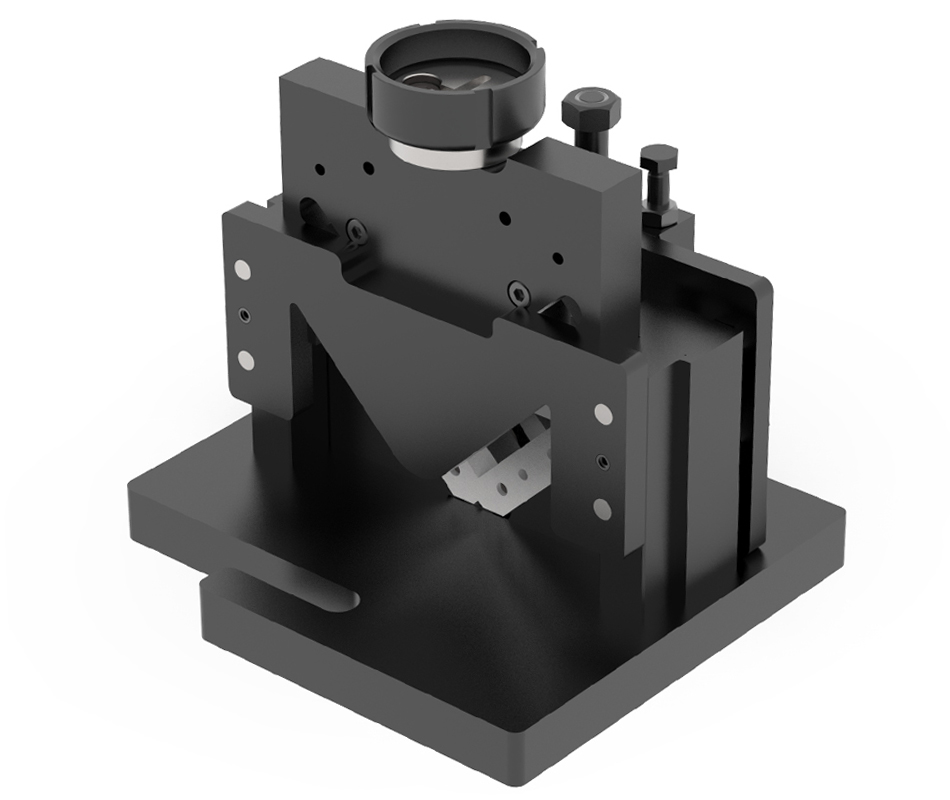

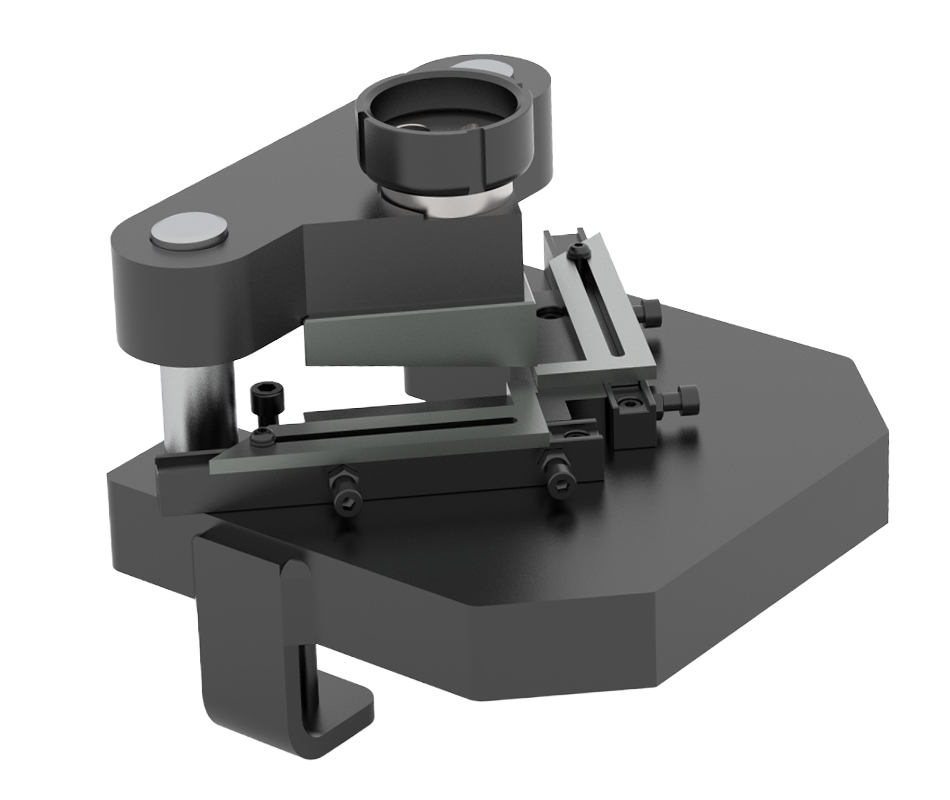

Škare za kutno isjecanje
Podesivo kutno isjecanje do 100 × 100 × 4 mm.
- REF 140-02-01-00005
- 100 × 100 × 4 mm

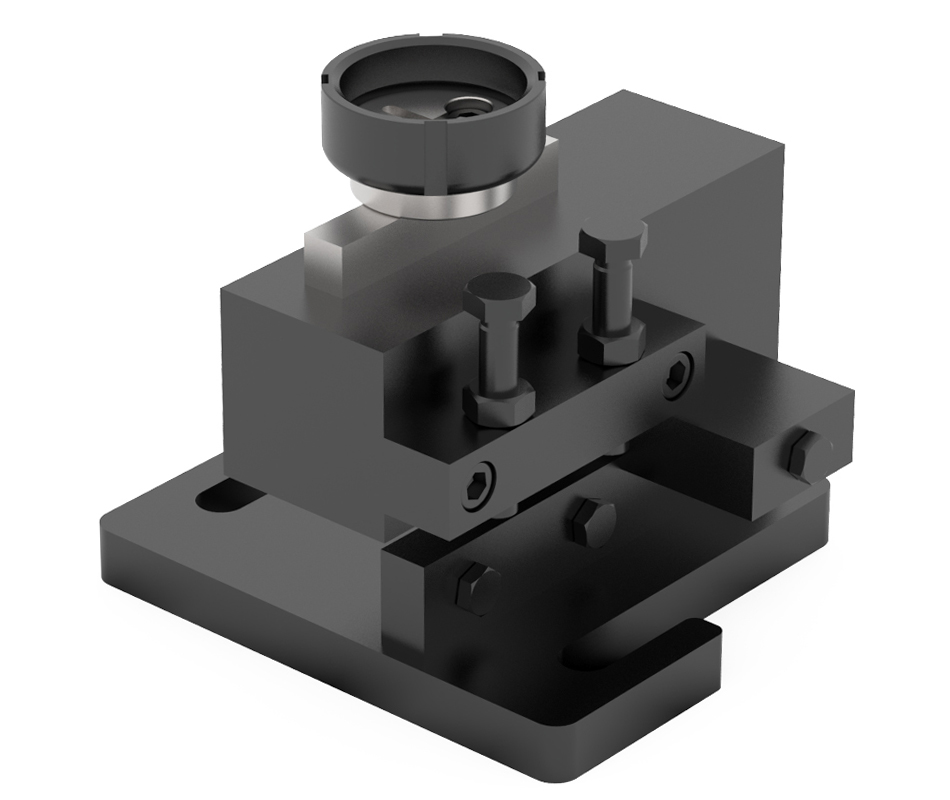

Alat za rezanje flaha
Škare za plosne profile i flah do 100 × 10 mm.
- 100 × 10 mm
- 0,8–10 mm

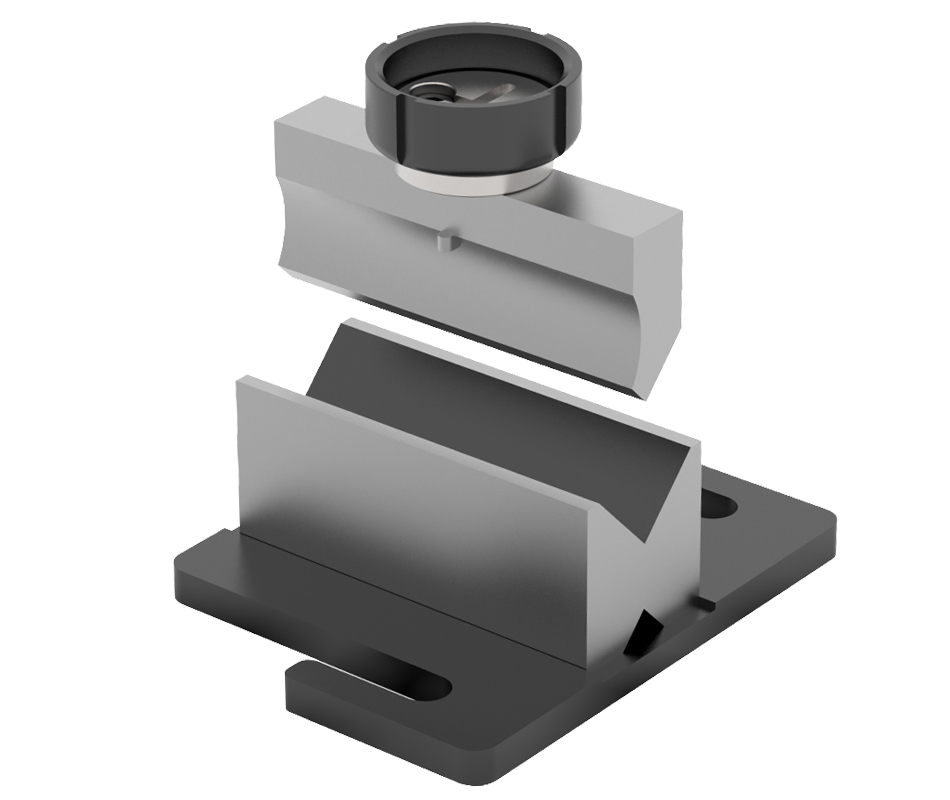

Alat za savijanje 170 mm
Savijanje lima i flaha uz CNC programiranje kuta.
- 170 mm
- 8–12 mm
- CNC kut

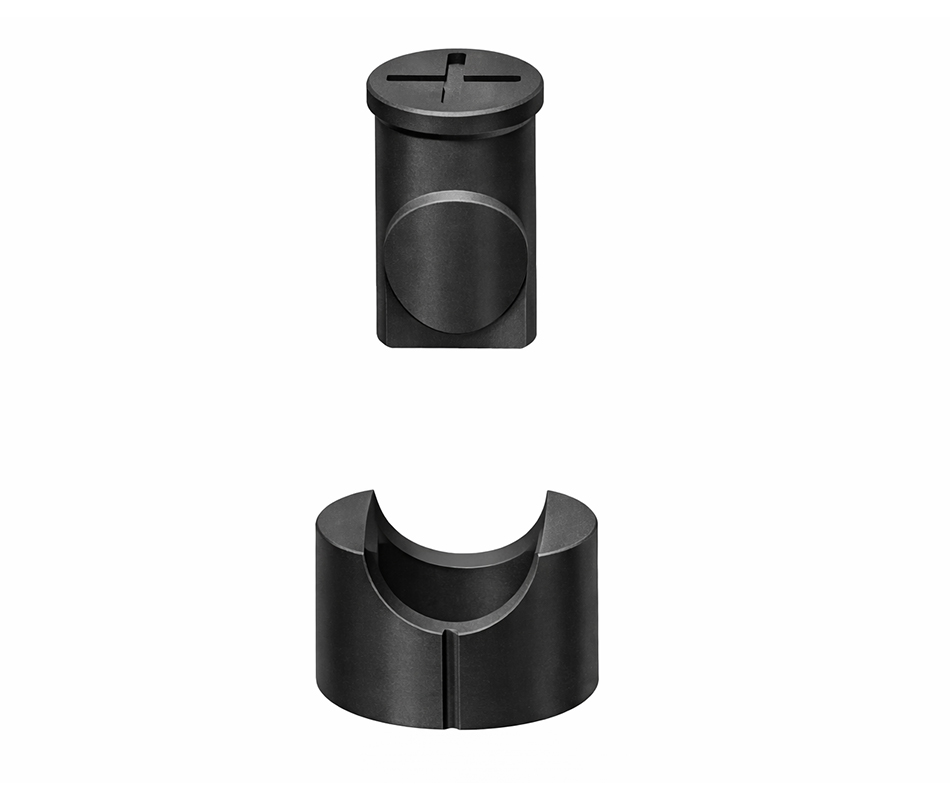

Alat za usijecanje cijevi
Izrada sedlastog dosjeda na cijevima Ø16–60 mm.
- Ø16–60 mm
- sedlasti dosjed

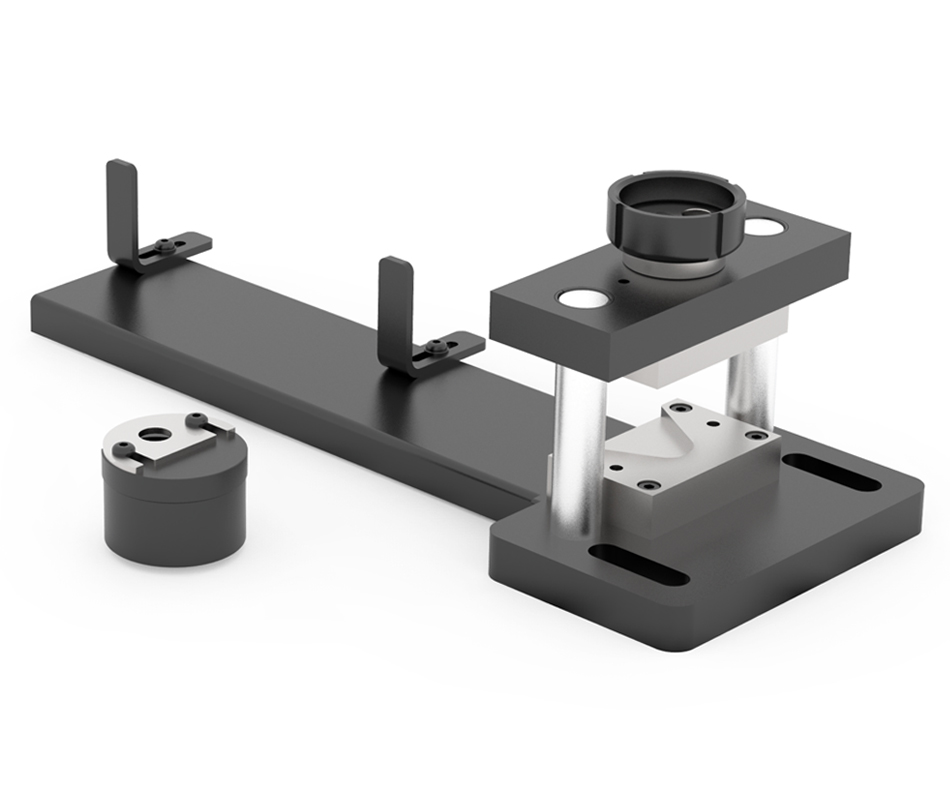

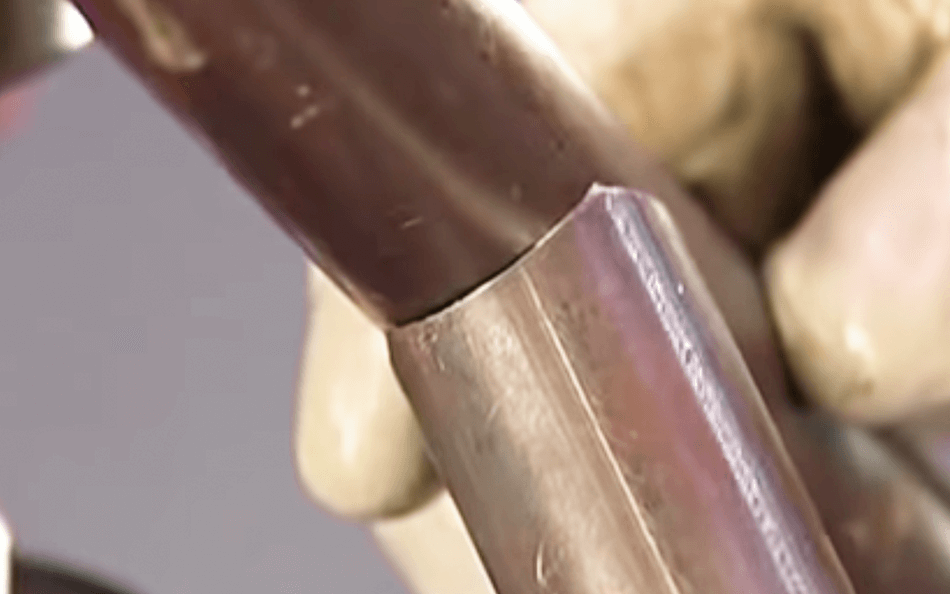

Alat za završetke cijevi
Naprava za isjecanje, formiranje i probijanje krajeva cijevi u svrhu izrade vijčanih spojeva.
- cijevi 10–50 mm
- izmjenjiva rupa

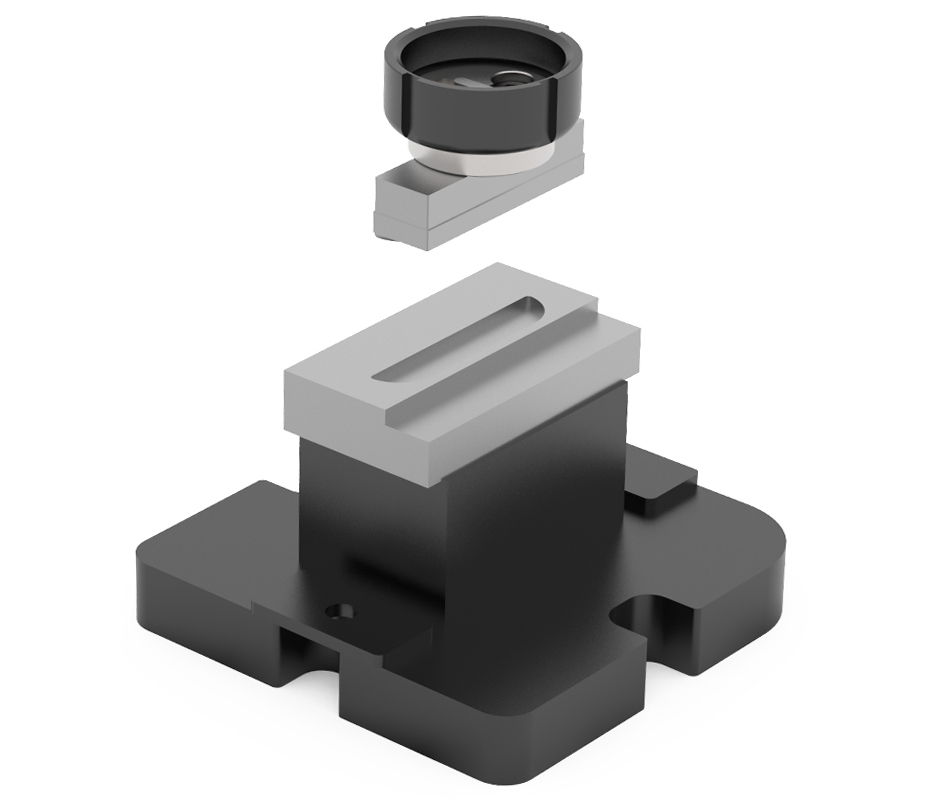

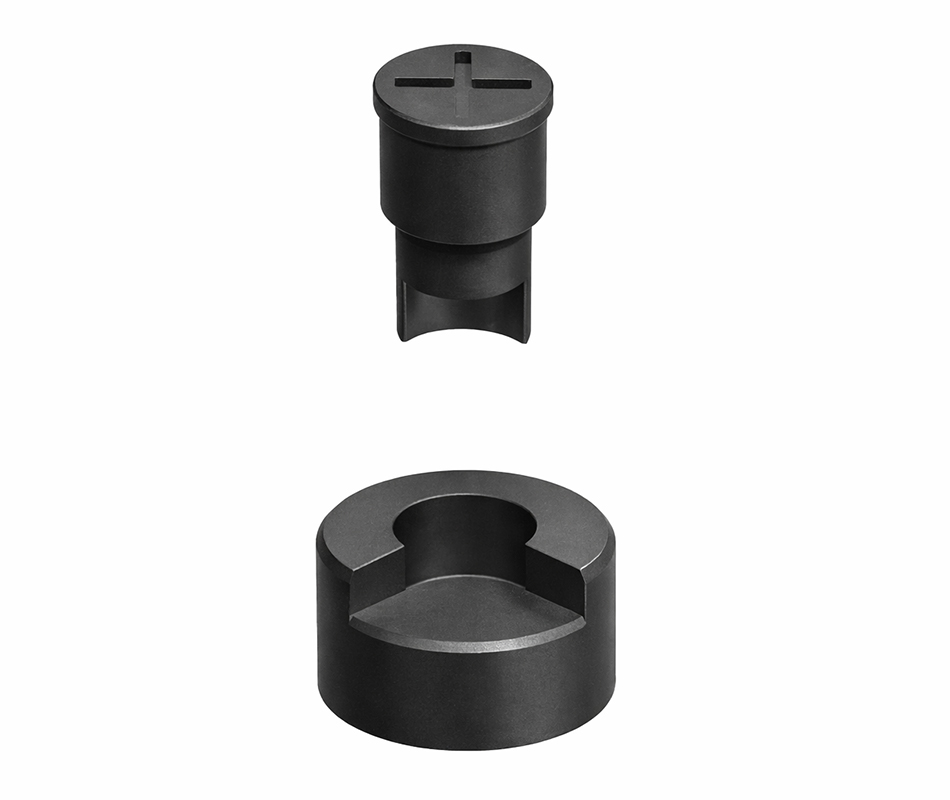

Posebni tvornički alati
Za operacije izvan standardnog programa dostupne su tvornički projektirane posebne naprave koje mogu objediniti jednu ili više operacija na istom dijelu.
- rezanje
- probijanje
- savijanje
Tehničke značajke
| Šifra / referenca | 100-02-01-002 |
|---|---|
| Snaga motora | 2,2 kW / 3 HP |
| Napon | 230 / 400 V, trofazno |
| Hidraulična sila | 40 t |
| Radna brzina | 7,1 mm/s |
| Povratna brzina | 9,3 mm/s |
| Hod probijača | 100 mm |
| Grlo | 180 mm |
| Stol/nosač alata | 245 × 265 mm |
| Dimenzije | 690 × 870 × 1780 mm |
| Težina | 615 kg |
Kapacitet ovisi o materijalu, debljini, obliku proboja ili reza i odabranom alatu.
Zatražite ponudu za NARGESA MX340G CNC
Stroj je proizveden u Španjolskoj (EU) i ima do 3 godine jamstva uz registraciju stroja. Za dodatna pitanja o standardnim alatima ili posebnim tvorničkim napravama tehnička podrška dostupna je na zahtjev.
Pošaljite upit
