20 t / 200 kN
Radna sila koncentrirana je na kratku zonu alata, što horizontalnu prešu čini posebno praktičnom za lokalno savijanje i oblikovanje.
Horizontalna preša za koncentriranu silu i slobodan pristup obratku
Kod horizontalne preše obradak leži na radnom stolu, dok cilindar i alat djeluju bočno. Komad se zato može lakše pridržavati, zakretati i naslanjati tijekom savijanja, ravnanja ili oblikovanja. NARGESA PP200CNC razvija 20 t odnosno 200 kN sile i posebno je praktična za kraće, nepravilne ili već oblikovane dijelove koje je nezgodno postavljati u klasičnu vertikalnu prešu.
Stroj nije ograničen samo na savijanje lima. Njegove mogućnosti proizlaze iz kombinacije hoda od 250 mm, CNC kontrole položaja i velikog programa alata za savijanje, ravnanje, rezanje, probijanje, hladno oblikovanje te proširivanje ili sužavanje krajeva cijevi.
250 mm hoda
Dugi hod klipa ostavlja prostor za različite alate, duboko oblikovanje i rad s komadima složenije geometrije.
CNC ponovljivost 0,05 mm
ESA S625 upravljanje sprema programe, vodi položaj i omogućuje ponavljanje pojedinačnih ili serijskih operacija.
Video prikaz rada NARGESA PP200CNC

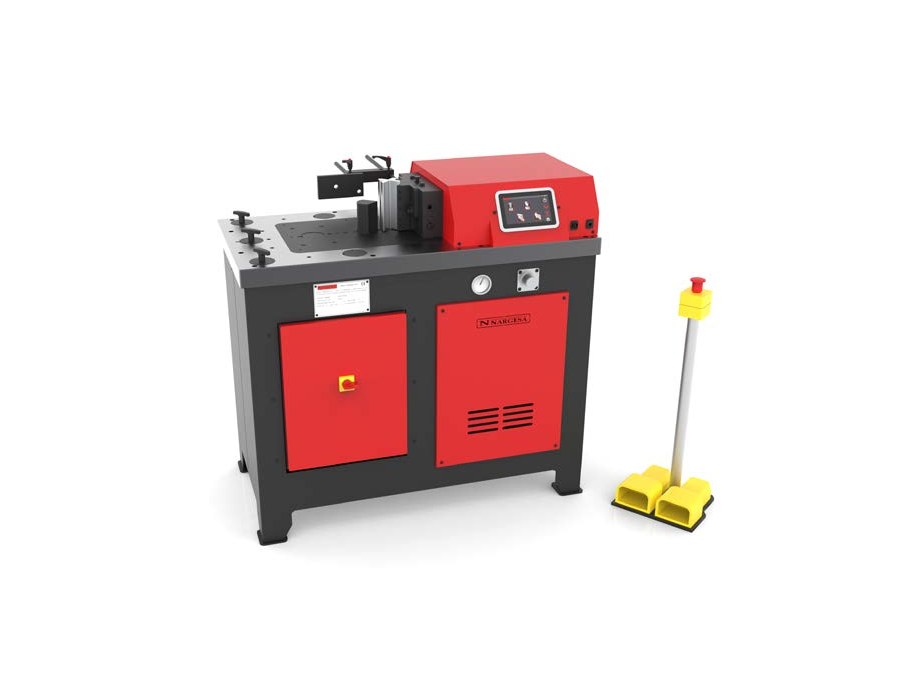

NARGESA PP200CNC horizontalna hidraulična preša
PP200CNC je jedini model u ovoj NARGESA skupini i objedinjuje robusnu horizontalnu konstrukciju, CNC upravljanje te radni stol pripremljen za brzu izmjenu standardnih i posebnih alata. Isporučuje se potpuno sastavljena, sa standardnom četverostrukom V-matricom i savijačem.
NARGESA PP200CNC
CNC horizontalna preša za radioničku i proizvodnu obradu metala, s velikim izborom izmjenjivih alata i mogućnošću automatiziranog pozicioniranja.
- 20 t / 200 kN
- hod 250 mm
- stol 600 × 1170 mm
- 7-inčni CNC zaslon
Jedan stroj, više skupina operacija
Radni stol i jednostavan prihvat alata omogućuju da PP200CNC radi kao savijačica, preša za ravnanje ili oblikovanje, rezačica i stroj za posebne radioničke operacije. Svaka operacija izvodi se odgovarajućim alatom, dok CNC upravljanje zadržava kontrolu nad hodom i ponovljivošću.
Savijanje i zatvoreni oblici
Horizontalni raspored olakšava savijanje kratkih dijelova, flahova i limova te izradu potpuno zatvorenih oblika koji mogu biti nepraktični na klasičnoj vertikalnoj preši.
Ravnanje i hladno oblikovanje
Kontrolirani hod koristi se za ispravljanje profila, oblikovanje nosača, obujmica, šarki i drugih dijelova gdje je važna lokalna sila.
Rezanje i probijanje
Opcionalni alati proširuju stroj na rezanje flaha ili lima, probijanje standardnih otvora i druge operacije s kratkim radnim područjem.

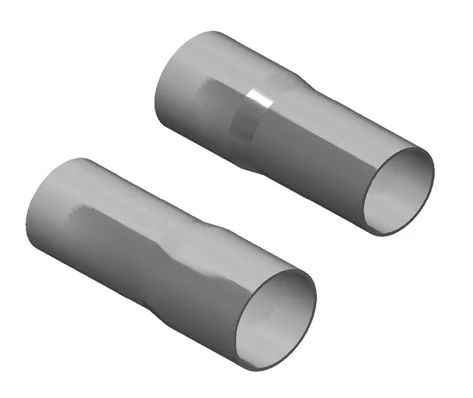

Krajevi cijevi i montaža
Dostupni alati omogućuju proširivanje, sužavanje, oblikovanje i pripremu krajeva cijevi, kao i pojedine prešne i montažne operacije.
Horizontalna preša, vertikalna preša ili savijačica?
Horizontalna preša ne zamjenjuje svaki stroj za savijanje. Njena prednost je koncentrirana sila na kratkom području, slobodan pristup obratku i mogućnost brze izmjene vrlo različitih alata. Za duge ravne pregibe limova prirodniji izbor ostaje vertikalna preša, dok su NARGESA MC i CC strojevi specijalizirani za cijevi i profile.
| Skupina stroja | Najizraženija prednost | Tipične operacije |
|---|---|---|
| PP200CNC horizontalna preša | Lokalna sila, slobodan radni stol i izmjenjivi alati | Savijanje kratkih dijelova, zatvoreni oblici, ravnanje, rezanje i oblikovanje |
| Vertikalna preša za lim | Dugi ravni pregibi po širini lima | Standardno savijanje limova na većim radnim duljinama |
| MX probijačice | Veća sila i vertikalni hod za probijanje, rezanje i specijalne alate | Rupe, urezi, rezanje profila i rad s modularnim alatima |
| MC i CC savijačice | Namjensko savijanje cijevi i profila | Veliki radijusi, prstenovi i spirale ili definirani zavoji cijevi do 180° |
Standardni alat i širok program dodatne opreme
Uz stroj se standardno isporučuju četverostruka V-matrica duljine 161 mm i savijač od 100 mm pod kutom od 80°. Četiri V-otvora od 16, 22, 35 i 50 mm pokrivaju savijanje lima od približno 1 do 8 mm, ovisno o materijalu, duljini pregiba i odabranom otvoru matrice.

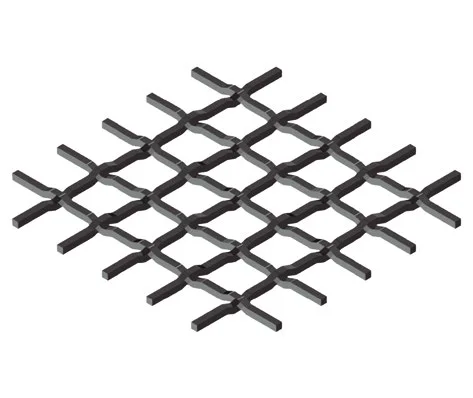

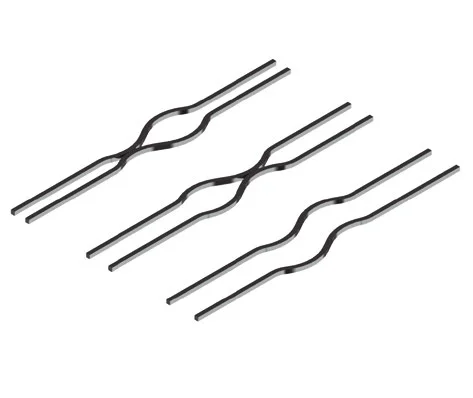

Dodatni program obuhvaća Promecam prihvate i alate, alate za rezanje, probijanje i radijuse, naprave za savijanje velikih radijusa, izradu prstenova i ukrasnih elemenata, obradu krajeva cijevi te automatizirani graničnik i simulator savijanja.
Proizvedeno u Španjolskoj i isporučeno sastavljeno
PP200CNC proizvodi se u pogonima Prada NARGESA u Španjolskoj. Stroj se isporučuje potpuno sastavljen, a standardne hidraulične i električne komponente olakšavaju održavanje i dugoročnu podršku.
Česta pitanja o horizontalnim hidrauličnim prešama
Što znači radna sila od 20 tona na horizontalnoj preši?
Sila je koncentrirana na kratku zonu alata, pa 20 tona omogućuje zahtjevne operacije savijanja i oblikovanja na manjim radnim duljinama. Stvarna mogućnost uvijek ovisi o alatu i geometriji operacije.
Može li PP200CNC raditi serijske komade?
Da. CNC sprema do 10.000 programa, omogućuje više kutova u jednom programu i automatsku korekciju elastičnog povrata. Opcionalni automatizirani graničnik dodatno ubrzava pozicioniranje.
Je li PP200CNC zamjena za klasičnu prešu za lim?
Ne u svakom poslu. PP200CNC je posebno snažan kod kratkih, lokalnih i zatvorenih oblika, dok je vertikalna preša prikladnija za duge ravne pregibe limova.
Može li se koristiti posebno izrađen alat?
Da. Radni stol ima više prihvatnih točaka, a konstrukcija prihvata omogućuje uporabu standardnih, tvorničkih i posebno izrađenih alata.
