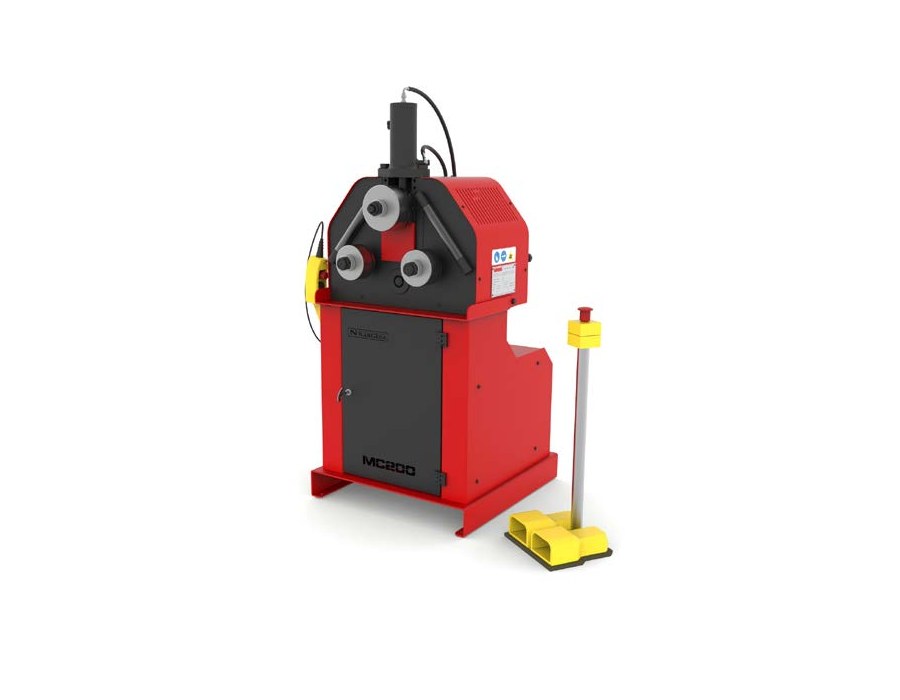

NARGESA MC200H savijačica cijevi i profila

NARGESA MC200H hidraulična je simetrična piramidalna savijačica cijevi i profila na tri valjka. Dvije donje osovine pogone materijal, dok hidraulički cilindar pomiče gornju osovinu i omogućuje brže i jednostavnije podešavanje pritiska i radijusa savijanja.

Senzor položaja i milimetarska skala olakšavaju povratak na prethodnu postavku, što je korisno pri izradi više jednakih lukova ili prstenova. Stroj je izrađen od zavarenog i strojno obrađenog čelika, koristi osovine promjera 40 mm i ima deklarirani kapacitet okrugle cijevi do 70 mm.

MC200H može raditi vertikalno ili horizontalno, a u standardnoj opremi isporučuje se modularni komplet od devet elemenata koji se na tri osovine sastavljaju u tri radna valjka za različite pravokutne, otvorene i pune presjeke.

Video prikaz

Pogledajte video na YouTubeu

Konstrukcija i način rada

MC200H zadržava simetričnu piramidalnu geometriju modela MC200: dvije donje osovine pogone materijal, a gornja osovina određuje zakrivljenost. Razlika je u hidrauličkom cilindru koji podiže i spušta gornju osovinu bez ručnog stvaranja pritiska.

Hidrauličko pozicioniranje, senzor položaja i milimetarska skala pojednostavljuju rad s većim profilima i ponavljanje iste postavke. Čelična konstrukcija i mogućnost vertikalnog ili horizontalnog rada prilagođene su redovitoj proizvodnoj uporabi.

Primjena i odabir modela

MC200H namijenjen je izradi prstenova, lukova, spirala, rukohvata, ograda, okvira, staklenika i kružnih elemenata različitih presjeka. Posebno je praktičan kada se položaj gornje osovine često mijenja ili kada treba ponoviti više komada s jednakom postavkom.

U odnosu na MC200 donosi hidrauličko podešavanje i nešto veći kapacitet. Asimetrični MC400 koristi tri pogonska valjka i ručno neovisno podešavanje donjih valjaka, dok veći MC550 i MC650 uvode hidrauličko pozicioniranje donjeg seta valjaka.

Uključeni modularni valjci i opcionalni valjci za okrugle cijevi

U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.

Uključeni modularni komplet valjaka

Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

Primjeri slaganja modularnih elemenata

Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.

Kaljeni valjci za okrugle cijevi – opcionalna oprema

Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.

Sustarin valjci za osjetljive cijevi – opcionalna oprema

Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.

Digitalni mjerač radijusa

Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.

• Pogledajte digitalni mjerač radijusa›

Tehničke značajke

Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.

Kapaciteti savijanja i usporedba MC modela

Ispod su izdvojeni tipični kapaciteti modela MC200H. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.

• Plosnati materijal / flah: 60 × 10 - R min. 200 mm
• Kvadratna cijev / kutijasti profil: 50 × 50 × 3 - 450 mm
• Okrugla cijev / cijevni profil*: 63,5 × 3* (=2 1/2”x3*) - 450 mm

Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.

Usporedba s drugim MC modelima

MC200H je hidraulična izvedba simetrične MC platforme srednje veličine. Njegova je glavna prednost brzo pozicioniranje gornje osovine i jednostavnije ponavljanje iste postavke pri izradi više jednakih komada.

MC200 zadržava ručno podešavanje, dok MC400 nudi asimetričnu geometriju i tri pogonska valjka. MC550 prelazi u veću elektrohidrauličnu klasu s neovisnim pozicioniranjem donjih valjaka i kapacitetom do 80 mm.
