Uključeni modularni komplet valjaka
Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

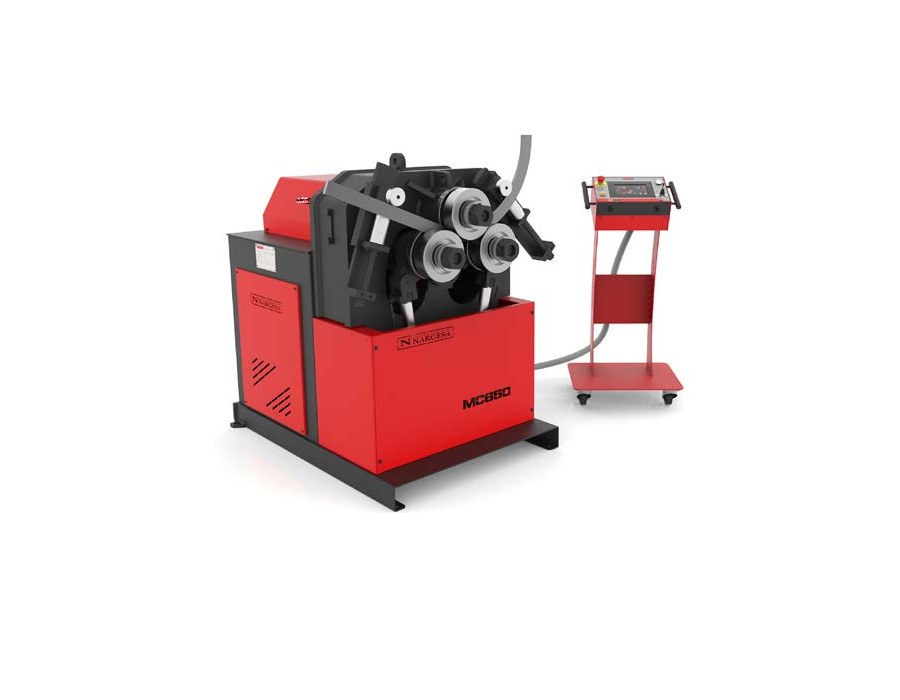

NARGESA MC650 najveća je standardno upravljana asimetrična savijačica cijevi i profila u MC programu. Tri pogonska valjka i neovisno hidrauličko pozicioniranje donjih osovina omogućuju sigurno vođenje velikih presjeka, promjenjiv međuosovinski razmak i savijanje manjih radijusa uz dobro iskorištenje materijala.
Upravljanje ESA S625 sprema položaje valjaka za ponavljanje radnih koraka, a podesiva brzina prilagođava se različitim dimenzijama profila. Kapacitet okrugle cijevi doseže 4 inča odnosno 101,6 mm.
MC650 se standardno isporučuje s modularnim kompletom od devet elemenata koji tvore tri radna valjka za pravokutne i otvorene presjeke. Za okrugle cijevi dostupni su opcionalni profilirani valjci, a standardni stroj može se naknadno nadograditi CNC kompletom.
Video prikaz
Konstrukcija i način rada
Neovisno hidrauličko pomicanje donjih osovina mijenja međuosovinski razmak i omogućuje asimetrično savijanje velikih cijevi i profila. Tri pogonska valjka osiguravaju ravnomjernu vuču, a velike osovine i robusna konstrukcija prilagođene su zahtjevnim konstrukcijskim presjecima.
ESA S625 sprema položaje valjaka i ponavlja radne korake, dok napredni bočni korektori pomažu pri vođenju profila, kontroli deformacija i izradi spiralnih elemenata. Stroj se koristi vertikalno ili horizontalno.
Primjena i odabir modela
MC650 namijenjen je velikim prirubnicama, kružnim gredama, kupolama, pergolama, nadstrešnicama, tunelskim i mostovnim konstrukcijama te elementima urbane opreme. Veliki kapacitet ne isključuje obradu manjih presjeka jer se modularni valjci prilagođavaju obliku obratka.
U odnosu na MC550 povećava promjer osovina i kapacitet okrugle cijevi na 101,6 mm. MC650CNC koristi istu osnovnu mehaničku platformu, ali dodaje prediktivno upravljanje radijusom, interpolaciju osovina i automatske programe.
Uključeni modularni valjci i opcionalni valjci za okrugle cijevi
U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.
Primjeri slaganja modularnih elemenata
Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.
Opcionalni CNC komplet
Standardni stroj može se naknadno nadograditi prediktivnim CNC upravljanjem, interpolacijom osovina, automatskim programima i naprednim upravljanjem radijusom.
Kaljeni valjci za okrugle cijevi – opcionalna oprema
Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.
Sustarin valjci za osjetljive cijevi – opcionalna oprema
Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.
Digitalni mjerač radijusa
Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.
Tehničke značajke
| Geometrija savijanja | Asimetrična, elektronički upravljana |
|---|---|
| Pogon valjaka | Tri pogonska valjka |
| Standardni modularni komplet | 9 elemenata za sastavljanje 3 radna valjka, uključeno |
| Šifra / referenca | 100-08-08-001 |
| Snaga motora | 3 kW / 4 HP |
| Snaga hidrauličnog motora | 0,75 kW / 1 HP |
| Napon | 230 / 400 V, trofazno |
| Podesiva brzina valjaka | 3 do 8 o/min |
| Promjer osovina | donje 65 mm, gornja 80 mm |
| Korisna duljina osovina | 130 mm / 5,11" |
| Kapacitet okrugle cijevi | do 4" / 101,6 mm |
| Upravljanje | ESA S625, 7" zaslon u boji |
| Dimenzije | 990 × 1310 × 1300 mm |
| Težina | 1290 kg |
Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.
Kapaciteti savijanja i usporedba MC modela
Ispod su izdvojeni tipični kapaciteti modela MC650. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.
- Plosnati materijal / flah: 100 × 15 - 1250 mm
- Kvadratna cijev / kutijasti profil: 70 × 70 × 4 - 750 mm
- Okrugla cijev / cijevni profil*: 101,6 × 3,5* (=4”x3) - 500 mm
Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.
Usporedba s drugim MC modelima
MC650 je najveći model MC serije sa standardnim elektroničkim upravljanjem. U odnosu na MC550 ima veće osovine i kapacitet okrugle cijevi do 101,6 mm, pa je namijenjen većim konstrukcijskim profilima i zahtjevnijim radovima.
MC650CNC koristi jednaku osnovnu konstrukciju, ali dodaje predviđanje radijusa, interpolaciju osovina i automatske programe. Standardni MC650 može se naknadno nadograditi CNC kompletom.
