Ugrađeni kompresor
Stroj sam proizvodi komprimirani zrak potreban za pogon prednjeg cilindra. Nije potreban zaseban vanjski kompresor ni dodatni prostor za pneumatsku instalaciju.

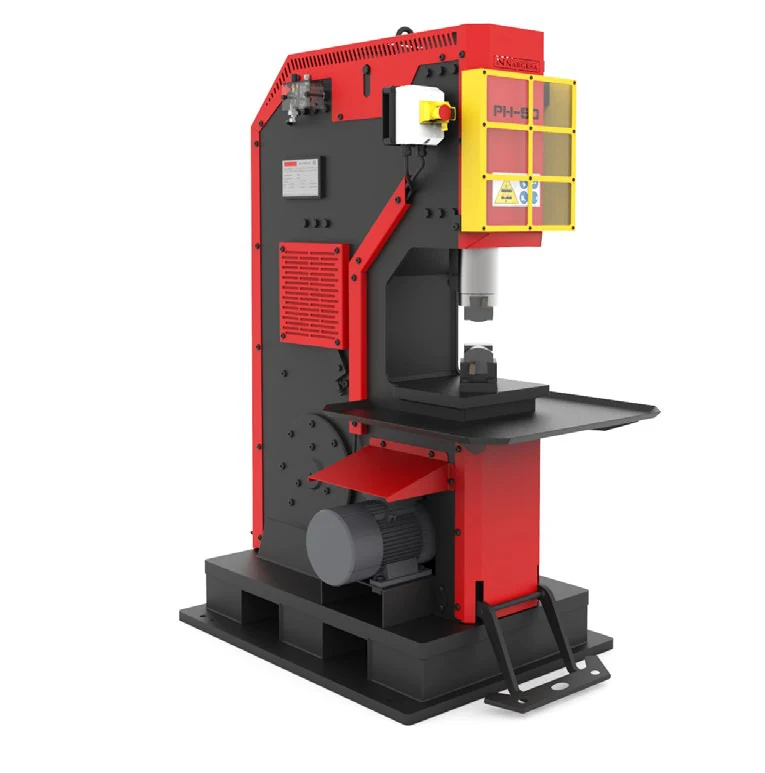

Pneumatski kovački čekić za oblikovanje zagrijanih metalnih elemenata.
Pneumatski čekić za vruće kovanje
Kontrolirani udar bez vanjskog kompresora
PH50 koristi dva cilindra: stražnji cilindar radi kao kompresor, a prednji pokreće bat. Ventilski sustav kontrolira hod i omogućuje raspon od vrlo blagih do punih udaraca, dok ugrađeni kompresor uklanja potrebu za dodatnom pneumatskom jedinicom.
- 50 kgnazivna masa udara
- 240/minudaraca u minuti
- 180 mmhod bata
- 220 mmradni otvor
Video prikaz rada NARGESA PH50 kovački čekić
Konstrukcija, preciznost i ugradnja
Zavareni i strojno obrađeni okvir
Nosiva konstrukcija izrađena je od zavarenog čelika umjesto lijevanog kućišta. Jednodijelni okvir prenosi udar i smanjuje rizik pukotina povezanih s lijevanim konstrukcijama.
Bez posebnog temelja
Za postavljanje nisu potrebni poseban temelj ni građevinska izolacija stroja. PH50 se učvršćuje na odgovarajući betonski pod pomoću četiri kemijska sidra.
Kontrola intenziteta udara
Ventil nove generacije omogućuje precizno doziranje spuštanja bata. Pedala daje operateru neposrednu kontrolu od laganog pozicioniranja do punog udarca.
Sigurnosni sustavi i održavanje
Automatsko podmazivanje
Prozirni spremnik omogućuje pregled razine ulja, a sustav kontinuirano podmazuje pneumatske komponente tijekom rada.
Cilindri niskog trenja
Lepani cilindri i brtveni elementi projektirani su za minimalan mehanički kontakt, čime se smanjuju trenje i trošenje.
Dvostruka mehanička blokada
Bat i pedala mogu se mehanički blokirati u položaju za sigurnu izmjenu matrica bez postavljanja pomoćnog drvenog umetka.
Prigušenje i skupljanje ulja
Prigušivači na usisu i ispuhu smanjuju buku rada pneumatskog sustava, a spremnik odvaja uljne kapljice od ispušnog zraka.
Operacije vrućeg kovanja na PH50
Izmjenjive matrice pretvaraju PH50 iz ravnog kovačkog čekića u višenamjenski stroj za izvlačenje, sabijanje, ravnanje, utiskivanje, profiliranje, probijanje, rezanje, zakivanje i reljefno oblikovanje zagrijanog metala.
Noževi, sjekire i alati
Izvlačenje oštrice, oblikovanje trna, poravnavanje i kontrolirano sabijanje materijala kroz više zagrijavanja.
Ukrasna bravarija
Vrhovi koplja, dekorativni završeci, balustri, elementi ograda, vrata, namještaja i rasvjetnih tijela.
Restauratorski i funkcionalni okovi
Izrada šarki, nosača, zasuna, klinova, zakovica i drugih funkcionalnih elemenata tradicionalne bravarije.
Posebne matrice
Nosači iz standardne opreme omogućuju izradu vlastitih alata, a NARGESA nudi i posebno proizvedene matrice.
Standardne matrice i nosači
Standardni par ravnih matrica
Gornja i donja ravna matrica dimenzija 120 × 78 mm. Izrađene su od alatnog čelika 1.2344 / H13 za udare pri povišenoj temperaturi.
Referenca: 140-14-04-00001
Nosači za vlastite alate
Četiri nosača dimenzija 120 × 89 mm za zavarivanje ili vijčano pričvršćenje posebno oblikovanih umetaka.
Referenca: 140-14-04-00002
Izmjenjive matrice za kovački čekić PH50
Program obuhvaća standardizirane parove matrica različitih profila i dimenzija. Matrice su kaljene i izrađene od alatnog čelika 1.2344 / H13, namijenjenog velikim udarnim opterećenjima i radu sa zagrijanim materijalom.
Matrica PH50 04
Profilna matrica za oblikovanje zagrijanog metala.
- Referenca
- 140-14-01-00004
- Dimenzije / kapacitet
- 100 × 60 mm
- Komplet
- 2 komada
Matrica PH50 06
Zaobljeni profil za postupno izvlačenje i oblikovanje.
- Referenca
- 140-14-01-00006
- Dimenzije / kapacitet
- 120 × 60 mm
- Komplet
- 2 komada
Matrica PH50 07
Izmjenjivi par matrica za profilno kovanje.
- Referenca
- 140-14-01-00007
- Dimenzije / kapacitet
- 120 × 60 mm
- Komplet
- 2 komada
Matrica PH50 08
Širi profilni alat za lokalno oblikovanje.
- Referenca
- 140-14-01-00008
- Dimenzije / kapacitet
- 130 × 100 mm
- Komplet
- 2 komada
Matrica PH50 09
Matrica s uzdužnim profilom za dekorativno kovanje.
- Referenca
- 140-14-01-00009
- Dimenzije / kapacitet
- 120 × 60 mm
- Komplet
- 2 komada
Matrica PH50 10
Zaobljena matrica za oblikovanje prijelaza i suženja.
- Referenca
- 140-14-01-00010
- Dimenzije / kapacitet
- 120 × 60 mm
- Komplet
- 2 komada
Matrica PH50 13
Matrica za oblikovanje punog okruglog ili kvadratnog materijala 12 mm.
- Referenca
- 140-14-01-00013
- Dimenzije / kapacitet
- 120 × 60 mm; Ø/□ 12 mm
- Komplet
- 2 komada
Matrica PH50 18
Profilni par za dekorativno oblikovanje šipki.
- Referenca
- 140-14-01-00018
- Dimenzije / kapacitet
- 160 × 80 mm
- Komplet
- 2 komada
Matrica PH50 19
Matrica s tri promjera za okrugli materijal.
- Referenca
- 140-14-01-00019
- Dimenzije / kapacitet
- 130 × 80 mm; Ø 12/16/20 mm
- Komplet
- 2 komada
Matrica PH50 20
Matrica za kvadratni puni materijal 12 × 12 mm.
- Referenca
- 140-14-01-00020
- Dimenzije / kapacitet
- 120 × 100 mm; 12 × 12 mm
- Komplet
- 2 komada
Matrica PH50 21
Matrica za dekorativno oblikovanje okruglog materijala Ø 14 mm.
- Referenca
- 140-14-01-00021
- Dimenzije / kapacitet
- 120 × 70 mm; Ø 14 mm
- Komplet
- 2 komada
Matrica PH50 22
Profilna matrica za reljefno oblikovanje krajeva.
- Referenca
- 140-14-01-00022
- Dimenzije / kapacitet
- 135 × 60 mm
- Komplet
- 2 komada
Matrica PH50 23
Kompaktna matrica za okrugli materijal Ø 16 mm.
- Referenca
- 140-14-01-00023
- Dimenzije / kapacitet
- 70 × 60 mm; Ø 16 mm
- Komplet
- 2 komada
Matrica PH50 24
Matrica za puni okrugli ili kvadratni materijal 16 mm.
- Referenca
- 140-14-01-00024
- Dimenzije / kapacitet
- 70 × 60 mm; Ø/□ 16 mm
- Komplet
- 2 komada

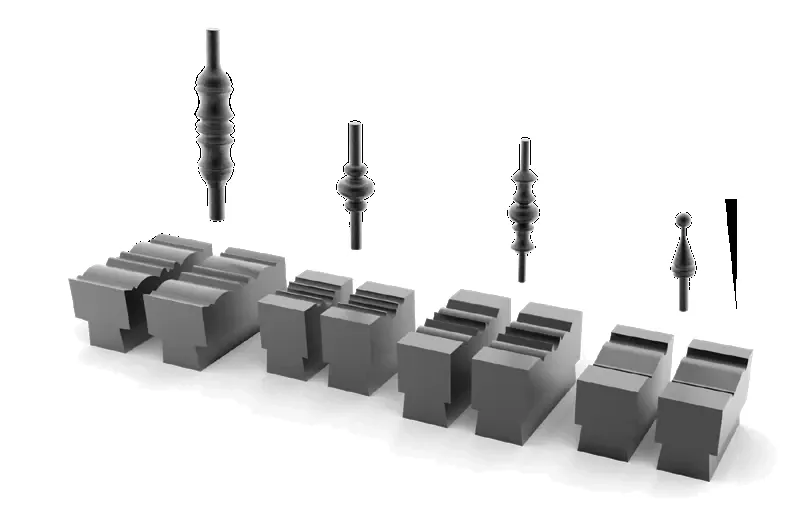

Posebne matrice po mjeri
Za operacije izvan standardnog programa moguća je izvedba posebnih matrica. NARGESA za ove alate također navodi alatni čelik 1.2344 / H13.
Tehnički podaci NARGESA PH50
| Referenca | 100-14-03-001 |
|---|---|
| Nazivna masa udara | 50 kg / 110 lb |
| Broj udaraca | 240 u minuti |
| Hod bata | 180 mm / 7 in |
| Radni otvor | 220 mm / 9 in |
| Maksimalni okrugli materijal | Ø 70 mm |
| Maksimalni kvadratni materijal | 60 × 60 mm |
| Snaga motora | 4 kW / 5,5 CV |
| Napajanje | 230/400 V, trofazno, 50/60 Hz |
| Opcionalno napajanje | 220 V, jednofazno |
| Dimenzije | 808 × 1289 × 1768 mm |
| Masa | 1002 kg |
Peć, preša i kovački čekić u istom procesu
H1, H2 i H3 zagrijavaju materijal prije kovanja. PH50 zatim izvodi brze udarne operacije, dok je PV21 hidraulična preša usmjerena na sporije i kontrolirano prešanje. Strojevi se nadopunjuju, ali imaju različit karakter deformacije.
Česta pitanja o NARGESA PH50
Treba li PH50 vanjski kompresor?
Ne. Kompresor je ugrađen u sam stroj i pogonjen glavnim elektromotorom.
Treba li izvesti poseban temelj?
Ne. Prema NARGESA dokumentaciji, stroj se učvršćuje na odgovarajući betonski pod s četiri kemijska sidra, bez posebnog strojnog temelja.
Može li se intenzitet udara precizno kontrolirati?
Da. Ventilski sustav i pedala omogućuju doziranje hoda od laganog pozicioniranja do punog udarca.
Isporučuju li se matrice sa strojem?
Standardno se isporučuju par ravnih matrica i dva para nosača za izradu posebnih alata. Ostali profilni alati dostupni su kao dodatna oprema.
