Dva radna mjesta
Uvijanje i savijanje izvode se na odvojenim stranama stroja, bez ograničenja duljine i prolaza velikog elementa kroz grlo.
Automatski stroj za uvijanje i izradu ukrasnih elemenata.
Veći presjeci i intenzivnija proizvodnja

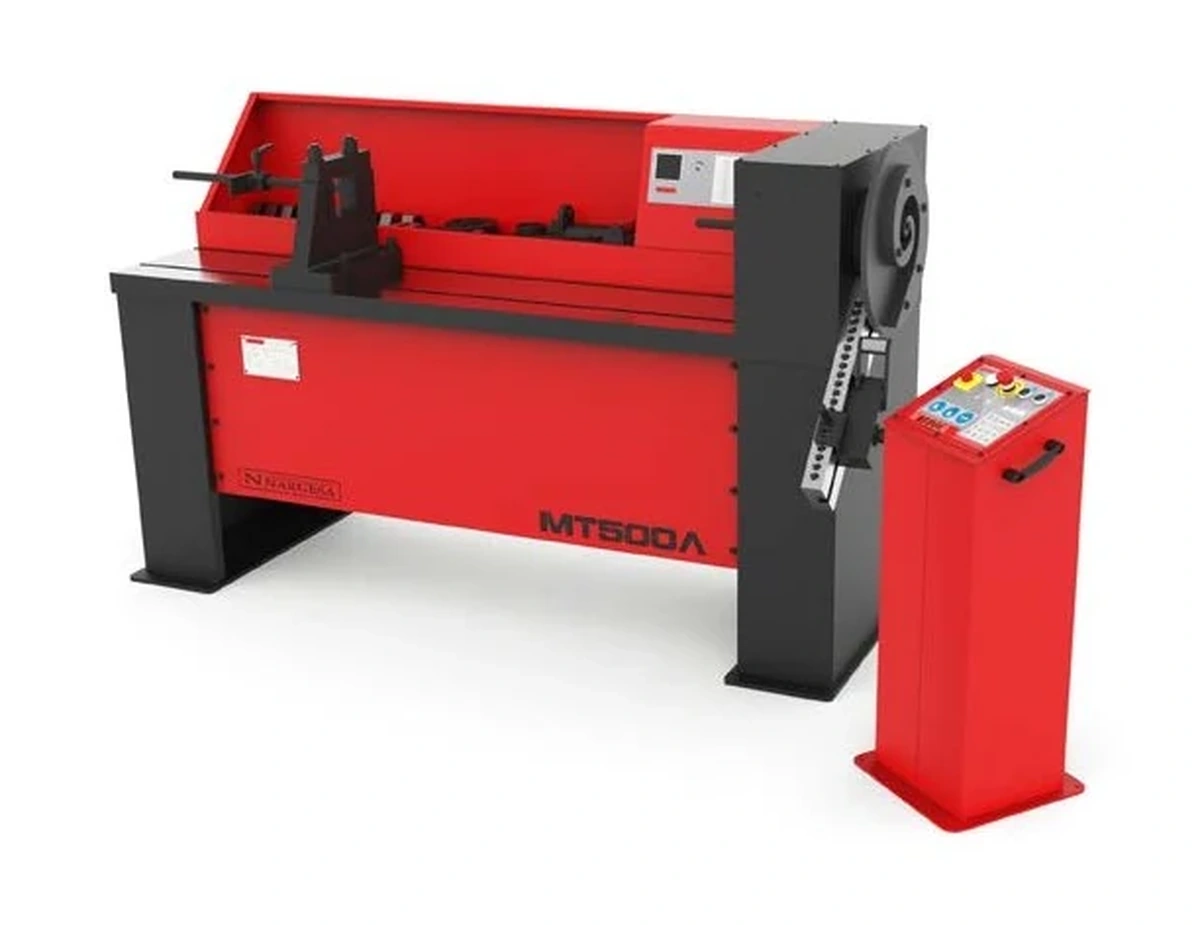

MT500A proširuje hladno ukrasno oblikovanje do kvadratne šipke 40 mm
MT500A koristi zasebno radno mjesto za uvijanje i zasebno mjesto za savijanje bez ograničenja grla. Takva konstrukcija omogućuje obradu dugih i velikih elemenata, dok CNC programator ponavlja početnu i završnu poziciju, smjer vrtnje i broj komada.
Uz standardnu opremu stroj izrađuje volute promjera do 450 mm, prstenove, kuke, lance i uvijene šipke u više presjeka. Opcionalni alati dodaju ovalne volute, dvostruke petlje, belly-top lukove, košarice i savijanje cijevi.
- 40 mmmaks. uvijanje
- 25 mmmaks. savijanje
- 50 × 10 mmflah i rukohvat
- 1620 mmkontinuirano uvijanje
- 0-10 o/minpodesiva brzina
Video prikaz rada NARGESA MT500A stroj za hladno uvijanje
Konstrukcija za veće elemente
Programator s osam memorija
Početna i završna pozicija, automatsko otpuštanje i brojač komada podržavaju ponovljivu proizvodnju.
Motor 4 kW
Pogon je dimenzioniran za veće presjeke i veće alate, uz podesivu brzinu od 0 do 10 o/min.
Stroj isporučen sastavljen
Robusna zavarena i strojno obrađena konstrukcija dolazi na paletiziranom postolju.
Standardni alati MT500A
Serijska oprema pokriva širok raspon uvijanja i savijanja, uključujući tri promjera završne volute i tri promjera početnog alata. To omogućuje izradu malih ukrasnih elemenata i velikih voluta na istom stroju.
| Operacija ili alat | Referenca | Kapacitet / izvedba |
|---|---|---|
| Prstenovi unutarnjeg promjera 80 mm | 130-01-03-00010 | okruglo ili kvadratno do 16 mm |
| Kuke, karike i lanci | 130-01-03-00165 | do 20 mm; flah 50 × 10 mm |
| Savijanje flaha i rukohvata | 140-01-03-00011 | flah do 50 × 10 mm |
| Voluta Ø120 mm | 120-01-03-00117 | do 40 × 8 mm |
| Voluta Ø220 mm | 130-01-03-00172 | do 40 × 10 mm / 16 mm |
| Voluta Ø450 mm | 130-01-03-00171 | do 50 × 10 mm / 25 mm |
| Početak volute Ø100 mm | 120-01-03-00116 | do 40 × 10 mm / 16 mm |
| Početak volute Ø180 mm | prema tvorničkom programu | do 50 × 10 mm / 25 mm |
| Početak volute Ø80 mm | 120-01-03-00115 | do 40 × 8 mm |
| Uvijanje kvadratne šipke 12 i 35 mm | 120-01-03-00123 | 2 komada |
| Uvijanje kvadratne šipke 14 i 30 mm | 120-01-03-00124 | 2 komada |
| Uvijanje kvadratne šipke 16 i 25 mm | 120-01-03-00125 | 2 komada |
| Uvijanje kvadratne šipke 18 i 20 mm | 120-01-03-00127 | 2 komada |
| Uvijanje kvadratne šipke 40 mm i flaha 50 × 10 mm | 120-01-03-00126 | 2 komada |
Opcionalni alati MT500A

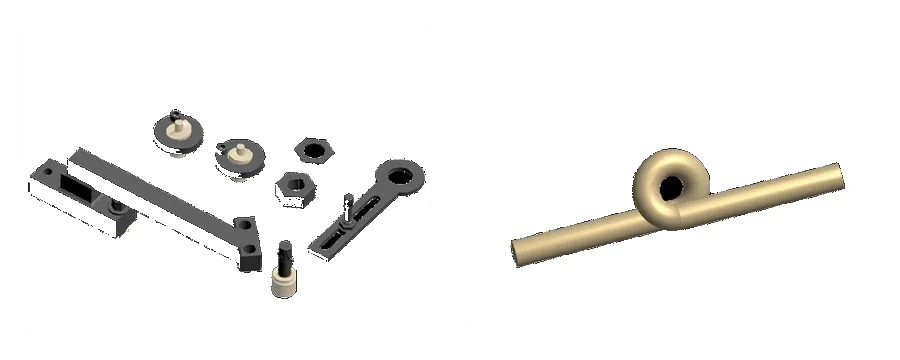

Dvostruko oko / svinjski rep
Komplet od sedam elemenata za savijanje u desnu, lijevu ili dvostruku petlju, čest ukras na ogradama i rukohvatima.
- Referenca
- 140-01-03-00001
- Kapacitet
- okruglo do 16 mm
- Masa
- 35 kg
Savijanje cijevi do 180°
Alat za savijanje cijevi u fiksnim i podesivim radijusima, do punog polukruga.
- Referenca
- 140-01-03-00002
- Cijev
- do Ø40 mm; stijenka od 3 mm
- Radijus
- 3 x promjer cijevi
Belly-top luk Ø225 mm
Alat za izbočene elemente balkonskih ograda, prozorskih rešetki i rukohvata.
- Referenca
- 140-01-03-00003
- Kapacitet
- do 16 mm
- Masa
- 12 kg

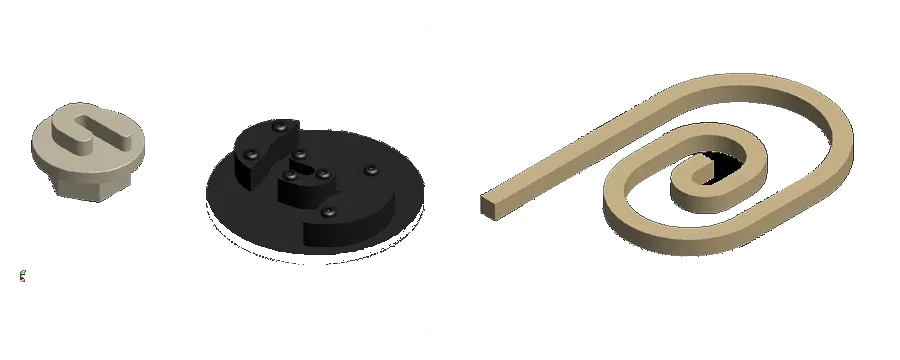

Ovalne volute 240 × 190 mm
Dvodijelni alat za izradu ovalnih voluta i ukrasnih završetaka rukohvata.
- Referenca
- 140-01-03-00004
- Kapacitet
- okruglo ili kvadratno do 16 mm
- Masa
- 11 kg
Prstenovi Ø96, Ø100 i Ø110 mm
Alat za pravilne lukove i prstenove u okrugloj ili kvadratnoj šipki.
- Referenca
- 140-01-03-00005
- Kapacitet
- do 16 mm
- Masa
- 10 kg
Rubna voluta
Alat za volute i spirale položene na brid, za izraženiji bočni profil elementa.
- Referenca
- 140-01-03-00006
- Kapacitet
- okruglo ili kvadratno do 25 mm
- Masa
- 0,4 kg

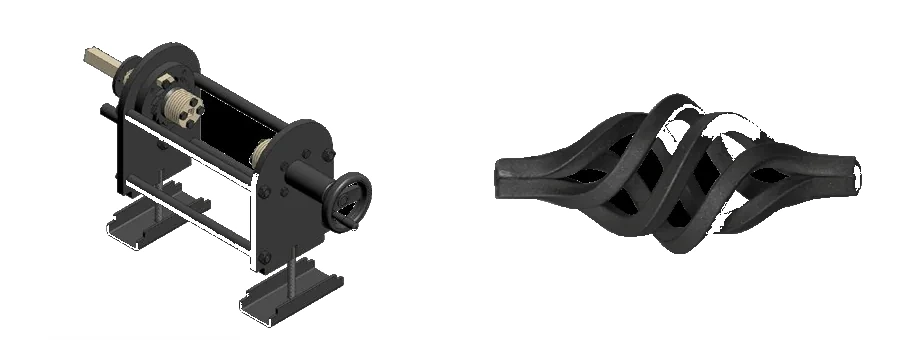

Ukrasne košarice
Komplet za uvijanje i sabijanje četiriju šipki u ponovljiv košarasti element.
- Referenca
- 140-01-03-00012
- Kapacitet
- 4 šipke 12 mm
- Masa
- 55 kg
Tehničke značajke
| Referenca stroja | 100-01-03-001 |
|---|---|
| Snaga motora | 4 kW / 5,5 HP |
| Napajanje | 230 / 400 V, trofazno |
| Brzina vrtnje | podesiva 0-10 o/min |
| Maks. uvijanje | kvadratna šipka 40 mm |
| Maks. savijanje | kvadratna šipka 25 mm |
| Maks. flah / rukohvat | 50 × 10 mm |
| Maks. kontinuirana duljina uvijanja | 1620 mm |
| Dimenzije stroja | 2200 × 800 × 1270 mm |
| Masa | 1350 kg |
MT500A ili MT150A?
| Značajka | MT150A | MT500A |
|---|---|---|
| Maks. uvijanje | 20 mm | 40 mm |
| Maks. savijanje | 16 mm | 25 mm |
| Flah / rukohvat | 35 × 10 mm | 50 × 10 mm |
| Kontinuirana duljina | 960 mm | 1620 mm |
| Snaga motora | 0,37 kW | 4 kW |
| Namjena | kompaktna i raznolika radionica | veći presjeci i intenzivnija proizvodnja |
Česta pitanja o MT500A
Radi li MT500A u hladnom stanju?
Da. Stroj uvija i savija odgovarajuće metalne presjeke bez prethodnog zagrijavanja.
Koja je najveća standardna voluta?
Standardni alat za završnu operaciju pokriva vanjski promjer 450 mm, uz maksimalni presjek do 50 × 10 mm odnosno 25 mm, ovisno o obliku materijala.
Može li MT500A savijati cijev?
Da, uz opcionalni alat 140-01-03-00002 za cijevi do Ø40 mm, minimalne stijenke 3 mm i kut do 180°.
