Osam memorijskih mjesta
Početna i završna pozicija mogu se pohraniti za ponovljivu izradu različitih elemenata.

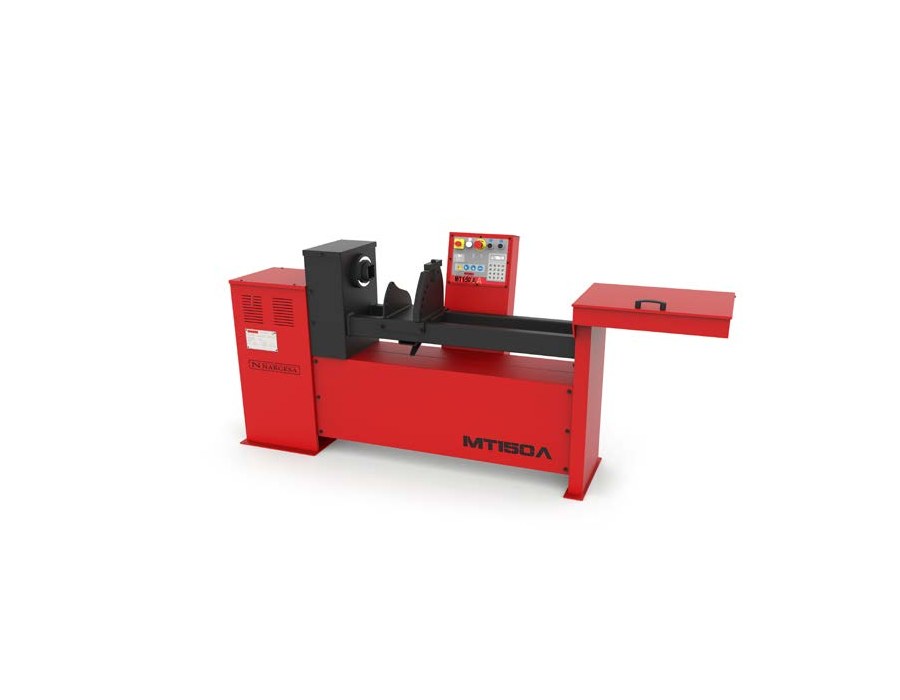

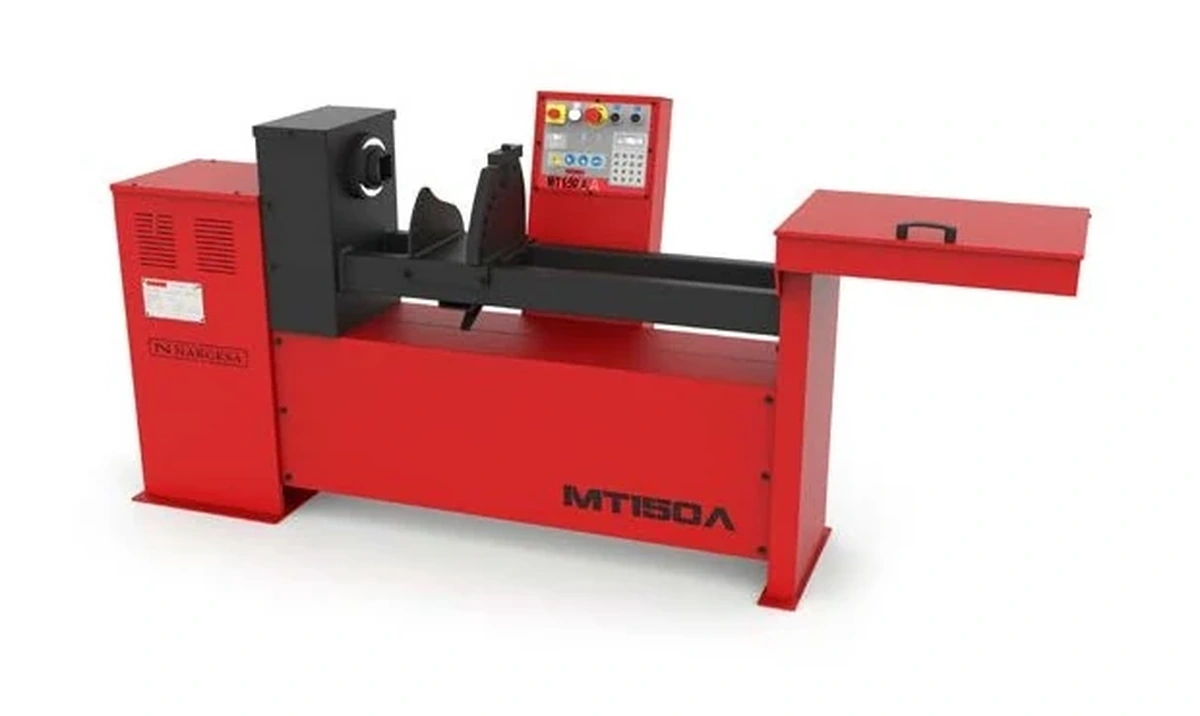

Stroj za hladno uvijanje i izradu voluta u ukrasnom kovanju.
Hladno uvijanje i savijanje
Jedan stroj za uvijene šipke, volute, spirale, prstenove i ukrasne sklopove
MT150A radi u hladnom stanju i objedinjuje dvije osnovne operacije ukrasne bravarije: kontrolirano uvijanje oko uzdužne osi te savijanje pomoću izmjenjivih alata. Programator pohranjuje početni i završni položaj, broj ponavljanja i smjer vrtnje, pa se isti element može izrađivati u seriji bez ručnog određivanja svakog zakreta.
Stroj je namijenjen manjim i srednjim radionicama, ali njegova oprema pokriva mnogo više od klasične tordirane šipke: standardni alati omogućuju volute, spirale, prstenove, karike, kuke, lance i pletene elemente, dok opcionalni alati dodaju košarice i posebne oblike ograda.
- 20 mmmaks. uvijanje kvadratne šipke
- 16 mmmaks. savijanje
- 35 × 10 mmflah i rukohvat
- 960 mmkontinuirana voluta
- 0-9 o/minpodesiva brzina
Video prikaz rada NARGESA MT150A stroj za hladno uvijanje
Programator i ponovljivost serije
Brojač komada
Upravljačka ploča prati količinu izrađenih elemenata i olakšava rad u seriji.
Automatsko otpuštanje
Nakon završetka ciklusa stroj vraća alat u položaj koji pojednostavljuje vađenje gotovog komada.
Podesiva brzina
Rotacija od 0 do 9 o/min omogućuje miran rad s različitim presjecima i oblicima.
Standardni alati isporučeni sa strojem
Standardna oprema pokriva uvijanje više presjeka te izradu osnovnih voluta, prstenova, pletenih šipki, kuka, karika i lanaca. Alati su predviđeni za metričke dimenzije; proizvođač nudi i inčne izvedbe.
| Operacija ili alat | Referenca | Kapacitet / izvedba |
|---|---|---|
| Uvijanje kvadratne šipke 12 i 18 mm | 120-01-01-00074 | 4 komada |
| Uvijanje kvadratne šipke 14 i 16 mm | 120-01-01-00075 | 4 komada |
| Uvijanje kvadratne šipke 20 mm i flaha 35 × 10 mm | 120-01-01-00076 | 4 komada |
| Prstenovi unutarnjeg promjera 80 mm | 130-01-01-00124 | okruglo ili kvadratno do 16 mm |
| Pletenje triju okruglih šipki | 120-01-01-00085 | 3 x Ø8 mm |
| Voluta vanjskog promjera 120 mm | 120-01-01-00060 | do 40 × 8 mm |
| Početak volute Ø100 mm | 120-01-01-00093 | do 40 × 10 mm / 16 mm |
| Voluta vanjskog promjera 220 mm | 130-01-01-00125 | do 40 × 10 mm / 16 mm |
| Kuke, karike i lanci | 120-01-01-00110 | do 16 mm; flah 40 × 10 mm |
| Početak volute Ø80 mm | 120-01-01-00094 | do 40 × 8 mm |
Opcionalni alati MT150A
Opcionalni program proširuje stroj na specifične oblike ograda i ukrasnih elemenata. Prikazane su sve izvedbe navedene u aktualnom NARGESA programu.
Savijanje prstenova Ø96, Ø100 i Ø110 mm
Alat za pravilne lukove i prstenove u okrugloj ili kvadratnoj šipki, uključujući oblik poznat kao engleski rukohvat.
- Referenca
- 140-01-01-00001
- Kapacitet
- do 16 mm
- Masa
- 10 kg
Belly-top luk Ø225 mm
Namjenski alat za izbočene elemente balkonskih ograda, prozorskih rešetki i rukohvata.
- Referenca
- 140-01-01-00002
- Kapacitet
- do 16 mm
- Masa
- 12 kg
Savijanje flaha i rukohvata
Kaljeni alat za savijanje plosnatih profila uz vrlo mali vanjski radijus.
- Referenca
- 140-01-01-00003
- Kapacitet
- flah do 40 × 10 mm
- Masa
- 3,1 kg

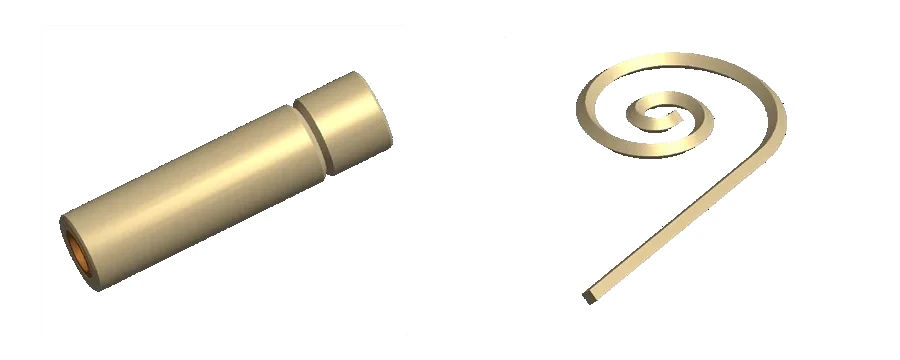

Rubna voluta
Alat okreće šipku na brid i izrađuje bočno položenu volutu ili spiralu drukčijeg vizualnog karaktera.
- Referenca
- 140-01-01-00004
- Kapacitet
- okruglo ili kvadratno do 16 mm
- Masa
- 0,75 kg

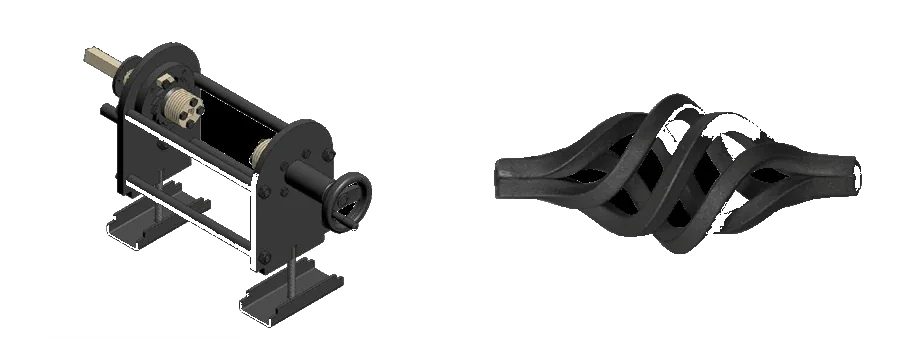

Ukrasne košarice
Komplet za izradu ukrasnih košarica uvijanjem i povratnim sabijanjem zavarenog sklopa šipki.
- Referenca
- 140-01-01-00005
- Kapacitet
- 4 kvadratne šipke 10 mm
- Masa
- 45 kg
Tehničke značajke
| Referenca stroja | 100-01-02-001 |
|---|---|
| Snaga motora | 0,37 kW / 0,5 HP |
| Napajanje | 230 V, jednofazno |
| Brzina vrtnje | podesiva 0-9 o/min |
| Maks. uvijanje | kvadratna šipka 20 mm |
| Maks. savijanje | kvadratna šipka 16 mm |
| Maks. flah / rukohvat | 35 × 10 mm |
| Maks. kontinuirana duljina volute | 960 mm |
| Dimenzije stroja | 2270 × 635 × 1115 mm |
| Masa | 260 kg |
MT150A ili MT500A?
MT150A je kompaktniji model za presjeke do 20 mm pri uvijanju i do 16 mm pri savijanju. MT500A preuzima veće presjeke, dulje elemente, veće volute i intenzivniju proizvodnju. Oba stroja rade hladno i koriste isti osnovni princip programiranog uvijanja i savijanja.
Česta pitanja o MT150A
Radi li MT150A s prethodno zagrijanim materijalom?
Ne. MT150A je konstruiran za hladno uvijanje i savijanje odgovarajućih presjeka.
Jesu li alati za volute dio standardne opreme?
Da. Standardni program uključuje početne i završne alate za više promjera voluta, kao i alat za prstenove, kuke, karike i pletenje šipki.
Može li stroj izrađivati ukrasne košarice?
Da, uz opcionalni komplet za košarice referencije 140-01-01-00005.
