Kapacitet i materijali
Maksimalni kapacitet za okruglu čeličnu cijev iznosi 90 mm, odnosno 3 inča Schedule-40 ili 3 1/2 inča × 6 mm. Veći radni sklop pokriva inox, aluminij i kvadratne cijevi većih presjeka od CC60 modela.

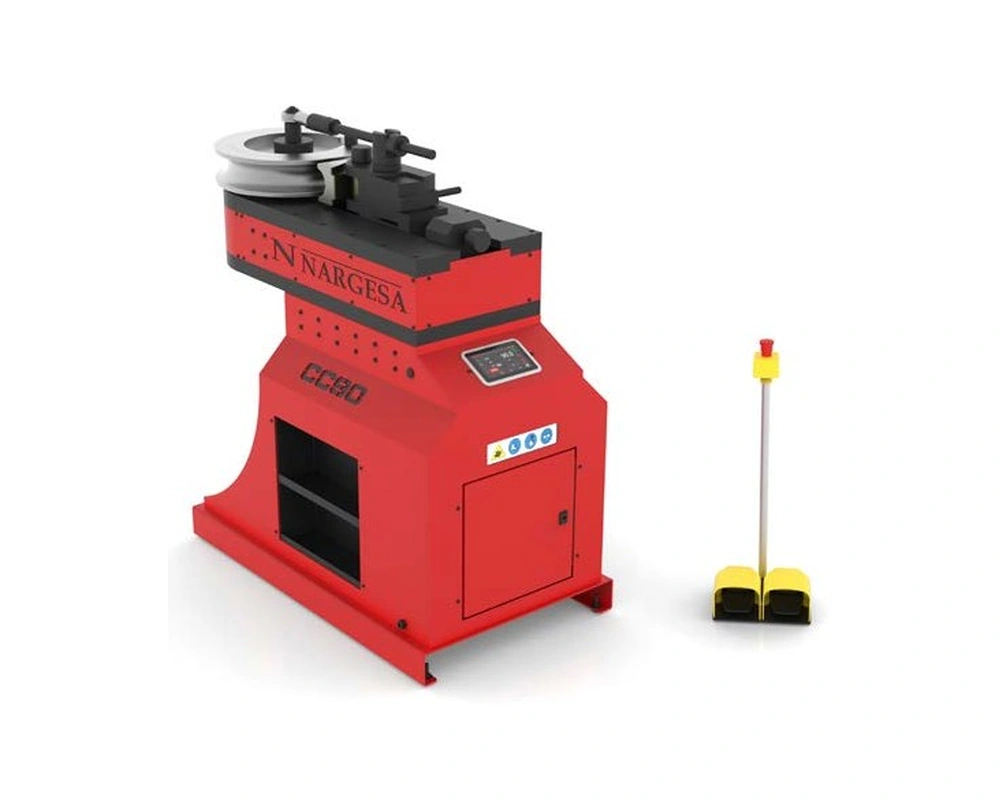

CNC savijačica cijevi velikog kapaciteta do 90 mm
CC90 CNC prenosi isti princip preciznog rotacijskog savijanja bez unutarnjeg trna na veće cijevi i zahtjevnije presjeke. Kruta čelična konstrukcija, kontrolirana brzina i programirana korekcija elastičnog povrata namijenjene su radionicama i proizvodnji kojima je potrebna snaga uz ponovljiv kut.
- čelična cijev do 90 mm
- kvadratna cijev do 60 × 60 × 4 mm
- savijanje do 180°
- 860 kg
Video prikaz NARGESA CC90 CNC

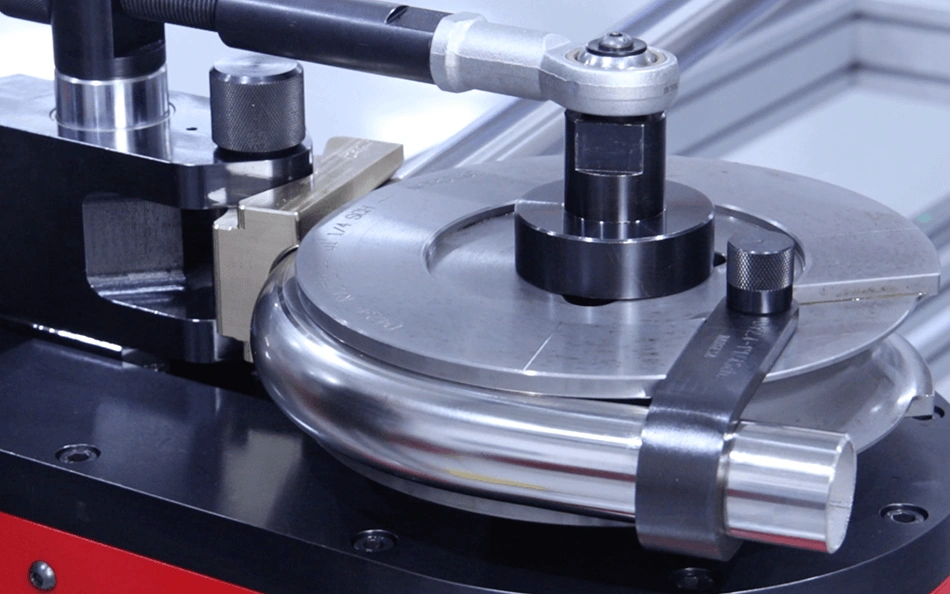

Primjer savijanja cijevi na NARGESA CC90 CNC
Precizno savijanje cijevi bez unutarnjeg trna
CNC upravljanje i ponovljivost
7-inčno CNC upravljanje pohranjuje programe, vodi kut, brzinu i korekciju elastičnog povrata te omogućuje ponovljivost kuta ±0,1°. Programirati se može više uzastopnih kutova na istom komadu.
Brza promjena i jednostavan rad
Desni i lijevi smjer savijanja olakšavaju izradu složenijih komada. Set alata mijenja se u približno 60 sekundi, a potporni sustavi osiguravaju stabilan rad pri najvećim promjerima.
Bez unutarnjeg trna ne znači bez vanjskog alata: cijev oblikuju glavni kalup zadanog radijusa, stezač i kontraalat. Pravilan odabir kompleta alata presudan je za geometriju zavoja, očuvanje presjeka i izgled površine.
Primjene NARGESA CC90 CNC
- veći rukohvati, ograde, zaštitni lukovi, konstrukcije i industrijski cijevni sklopovi
- serijska proizvodnja dijelova s ponovljivim kutom do 180°
- okrugle, ovalne, kvadratne i pravokutne cijevi većeg presjeka
- proizvodnja za bravariju, građevinu, transport, poljoprivredu, namještaj i druge industrijske sektore
Opcionalni alati i dodatna oprema za NARGESA CC90 CNC
Kalupi, setovi alata i dvoosni pozicioner nisu uključeni u osnovnu konfiguraciju stroja. Dostupni su kao opcionalna oprema u više standardnih izvedbi unutar programa alata za pojedini model.
Opcionalni setovi alata za okrugle cijevi
Standardni katalog sadrži setove za okrugle metričke cijevi od 12 do 80 mm, uz dodatne izvedbe do 90 mm te Schedule izvedbe i dimenzije u colima.
Opcionalni setovi alata za kvadratne cijevi
Standardni setovi obuhvaćaju kvadratne cijevi do 50 × 50 mm, dok kapacitet stroja doseže 60 × 60 × 4 mm uz odgovarajući alat i provjeru primjene.

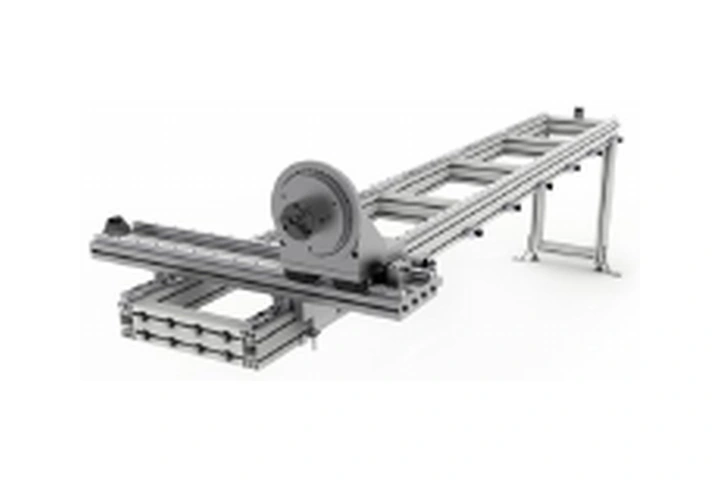

Dvoosni pozicioner
Opcionalna oprema. Pozicioner duljine 3000 mm omogućuje šest uzdužnih položaja, zakretanje glave u koracima od 5° i zaštitu od sudara za ponovljivu serijsku proizvodnju.
Potporni valjak
Opcionalna oprema. Koristi se pri najvećim promjerima i debljim stijenkama, uključujući cijevi 90 mm, 3 inča Schedule i 3 1/2 inča u konfiguracijama koje ga zahtijevaju.

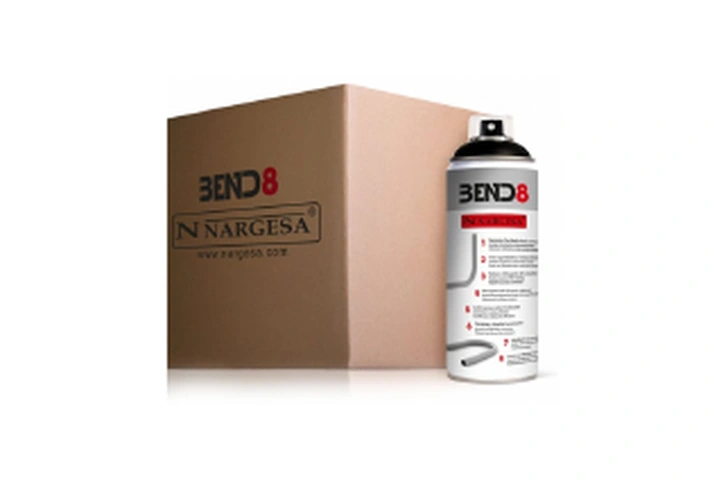

NARGESA BEND8 sprej za savijanje
NARGESA BEND8 specijalni lubrikant s PTFE-om u spreju namijenjen je uporabi pri operaciji savijanja cijevi, a u svrhu smanjenja trenja, brzog habanja alata i tragova savijanja na cijevima, posebno pri obradi tanjih stijenki ili delikatnih materijala.
Moguća je izrada alata za nestandardne promjere, presjeke ili radijuse nakon tehničke provjere izvedivosti i potvrde odgovarajuće tehničke dokumentacije.
CNC programi, korekcija elastičnog povrata i serijska proizvodnja
CNC upravljanje pohranjuje do 10.000 programa i omogućuje programiranje do 50 kutova na istom komadu. Operater unosi presjek, debljinu stijenke, alat i traženi kut, nakon čega sustav vodi preporučenu brzinu i korekciju elastičnog povrata. U kombinaciji s dvoosnim pozicionerom moguće je preciznije ponavljati duljine između zavoja i zakret cijevi.
Tehnički podaci NARGESA CC90 CNC
| Šifra / referenca | 100-17-02-001 |
|---|---|
| Snaga motora | 2,2 kW / 3 HP |
| Napajanje | 230 / 400 V, 50/60 Hz |
| Automatska brzina rotacije | 0,75–2,2 o/min |
| Ponovljivost kuta | ±0,1° |
| Minimalni radijus savijanja | 3 × promjer cijevi |
| Maksimalni radijus savijanja | 390 mm |
| Maks. okrugla čelična cijev | 90 mm / 3 inča Schedule-40 / 3 1/2 inča × 6 mm |
| Maks. aluminijska cijev | 88,9 × 10 mm |
| Maks. inox cijev 304 / 316 | 88,9 × 4 mm |
| Maks. kvadratna cijev | 60 × 60 × 4 mm |
| Maksimalni kut savijanja | 180° |
| Dimenzije | 700 × 1300 × 1360 mm |
| Težina | 860 kg |
Navedeni kapaciteti odnose se na službene referentne materijale i alate. Veća čvrstoća materijala, drugačija debljina stijenke ili manji radijus mogu smanjiti stvarni kapacitet.
NARGESA proizvodnja u Španjolskoj i jamstvo do tri godine
Stroj je proizveden u NARGESA pogonima u Španjolskoj, u skladu s primjenjivim europskim pravilima za industrijske strojeve. Registracijom stroja moguće je ostvariti jamstvo do tri godine, uz moguće posebne uvjete za pojedine modele.
Česta pitanja o NARGESA CC90 CNC
Može li CC90 CNC savijati više različitih kutova na istom komadu?
Da. CNC omogućuje programiranje do 50 kutova na jednom komadu, a programi se spremaju za ponovnu uporabu.
Treba li za svaki promjer cijevi poseban kalup?
Da. Set alata određuje vanjsku dimenziju i radijus savijanja. Za nestandardne dimenzije ili radijuse moguća je izrada prilagođenog alata nakon provjere izvedivosti.
Koja je razlika između savijačice bez trna i savijačice na tri valjka?
CC stroj izrađuje definirani zavoj oko kalupa do 180°. MC stroj profil postupno valja između tri valjka i prikladniji je za velike lukove, prstenove i spirale.
Možete li pomoći pri odabiru stroja i alata?
Da. Kao ovlašteni NARGESA distributer za Hrvatsku možemo pomoći pri odabiru modela, kalupa, radijusa i dodatne opreme.
Zatražite ponudu za NARGESA CC90 CNC
Ako imate dodatnih pitanja o stroju, setovima alata ili dodatnoj opremi, tehnička podrška dostupna je na zahtjev.
