Uključeni modularni komplet valjaka
Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

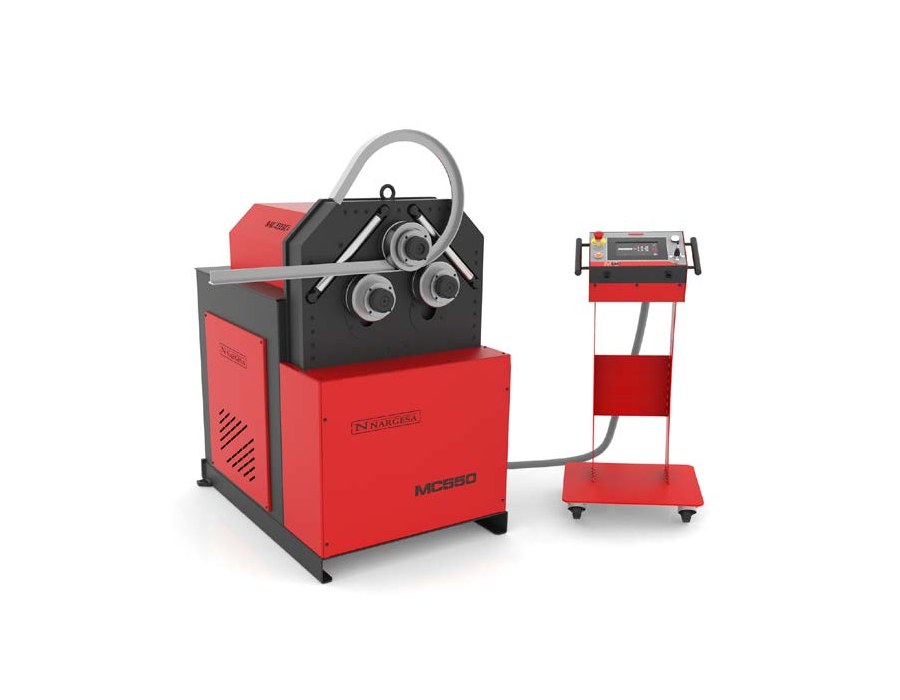

NARGESA MC550 asimetrična je savijačica cijevi i profila na tri pogonska valjka, razvijena za ponovljivu radioničku i serijsku proizvodnju lukova, prstenova i spiralnih elemenata. Položaj donjih valjaka regulira se hidraulički i neovisno, pa se međuosovinski razmak prilagođava profilu i traženom radijusu.
Upravljanje ESA S625 sprema položaje valjaka za ponavljanje istih radnih koraka, dok podesiva brzina olakšava rad s malim i velikim presjecima. Deklarirani kapacitet okrugle cijevi doseže 76,2 odnosno 80 mm, a stroj se može koristiti vertikalno ili horizontalno.
U standardnoj opremi MC550 dolazi s modularnim kompletom od devet elemenata koji se sastavljaju u tri radna valjka. Za okrugle cijevi dostupni su profilirani kaljeni ili Sustarin valjci, a stroj se može naknadno nadograditi CNC kompletom.
Video prikaz
Konstrukcija i način rada
Dvije donje osovine pomiču se hidraulički i neovisno, čime se mijenja međuosovinski razmak i ostvaruje asimetrično savijanje. Takva geometrija omogućuje manje radijuse, bolje iskorištenje duljine materijala i savijanje bliže krajevima profila.
Tri pogonska valjka osiguravaju ujednačenu vuču cijevi i profila. ESA S625 bilježi položaje valjaka i omogućuje ponavljanje radnih koraka, dok bočni korektori pomažu pri kontroli deformacija i izradi spiralnih elemenata.
Primjena i odabir modela
MC550 namijenjen je izradi prirubnica, ograda, nadstrešnica, pergola, konstrukcijskih lukova, metalnog namještaja i elemenata urbane opreme. Pogodan je za radionice koje trebaju veći kapacitet i ponovljivost, ali im nije nužno potpuno CNC programiranje.
MC550CNC koristi istu osnovnu mehaničku platformu, ali dodaje predviđanje radijusa, interpolaciju osovina i automatske programe. MC650 povećava radni kapacitet na okrugle cijevi do 101,6 mm.
Uključeni modularni valjci i opcionalni valjci za okrugle cijevi
U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.
Primjeri slaganja modularnih elemenata
Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.
Opcionalni CNC komplet
Standardni stroj može se naknadno nadograditi prediktivnim CNC upravljanjem, interpolacijom osovina, automatskim programima i naprednim upravljanjem radijusom.

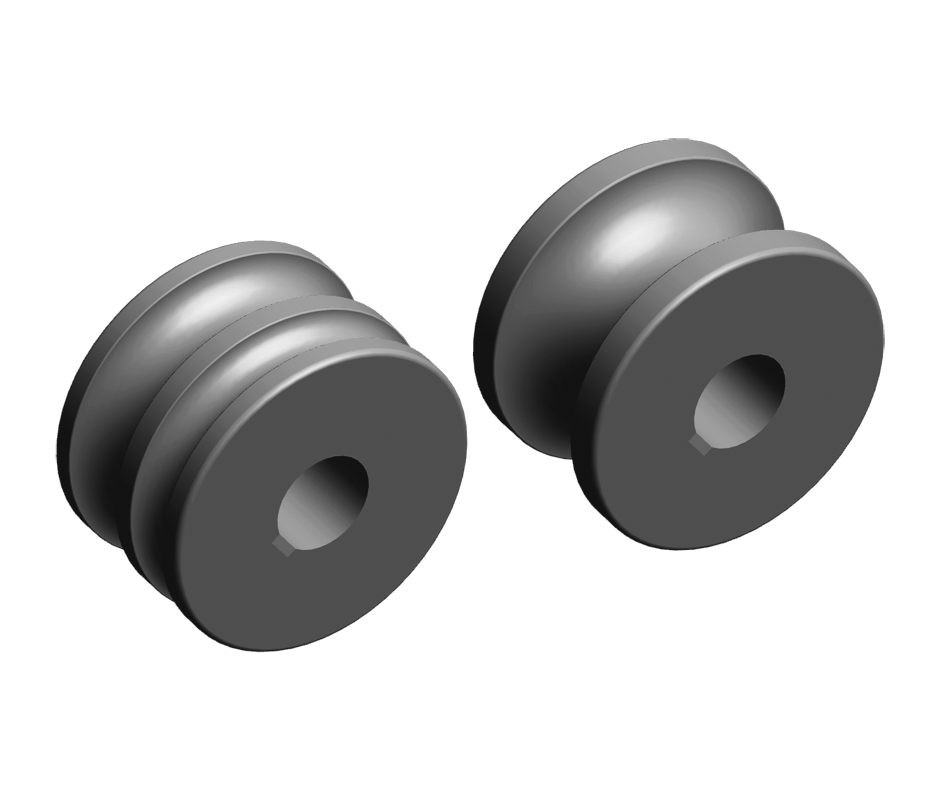

Kaljeni valjci za okrugle cijevi – opcionalna oprema
Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.
Sustarin valjci za osjetljive cijevi – opcionalna oprema
Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.
Digitalni mjerač radijusa
Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.
Tehničke značajke
| Geometrija savijanja | Asimetrična, elektronički upravljana |
|---|---|
| Pogon valjaka | Tri pogonska valjka |
| Standardni modularni komplet | 9 elemenata za sastavljanje 3 radna valjka, uključeno |
| Šifra / referenca | 100-08-13-001 |
| Snaga motora | 1,5 kW / 2 HP |
| Snaga hidrauličnog motora | 0,75 kW / 1 HP |
| Napon | 230 V, jednofazno |
| Podesiva brzina valjaka | 3 do 7 o/min |
| Promjer osovina | 50 mm / 2" |
| Korisna duljina osovina | 90 mm / 3,5" |
| Kapacitet okrugle cijevi | do 3" / 76,2 mm ili 80 mm |
| Upravljanje | ESA S625, 7" zaslon u boji |
| Dimenzije | 965 × 1190 × 1341 mm |
| Težina | 870 kg |
Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.
Kapaciteti savijanja i usporedba MC modela
Ispod su izdvojeni tipični kapaciteti modela MC550. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.
- Plosnati materijal / flah: 60 × 15 - 400 mm
- Kvadratna cijev / kutijasti profil: 60 × 60 × 3 - 800 mm
- Okrugla cijev / cijevni profil*: 76,2 × 3* (3”x3) - 500 mm
Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.
Usporedba s drugim MC modelima
MC550 je prvi model veće elektrohidraulične MC serije. Tri pogonska valjka, neovisno hidrauličko pozicioniranje donjih osovina i spremanje radnih koraka čine ga prikladnim za ponovljivu proizvodnju bez potrebe za potpunim CNC programiranjem.
MC550CNC dodaje automatsku interpolaciju i predviđanje radijusa, dok MC650 povećava kapacitet okrugle cijevi na 101,6 mm. Standardni MC550 može se naknadno nadograditi CNC kompletom.
