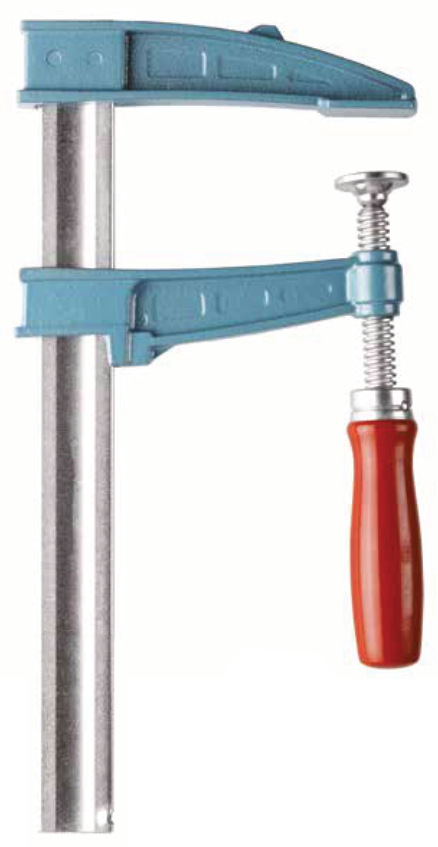

URKO N.4 stega s kočnicom

URKO N.4 stega s kočnicom

URKO linija stega N.4 namijenjena je onima koji traže “F” stegu klasične konstrukcije i visoke kvalitete izrade. Prirodni teritorij ovakvog tipa stega je stolarska radionica, ali vrlo su dobar izbor i za druge vrste montažerskih ili radioničkih primjena.

Čeljusti stega iz N.4 linije izrađene su od čvrstog i stabilnog nodularnog lijeva, klizač je od profiliranog pocinčanog visokootpornog čelika, a kočnica od kaljenog čelika (58 HRC). Spoj fiksne čeljusti i tijela klizača ostvaren je patentiranim sustavom bez klasičnih zakovica.

Prijenos sile ostvaruje se vretenom s trapeznim navojem umjesto standardnog navoja, čime je moguće postići visoke sile stezanja uz manje napora korisnika. To je posebno korisno kod profesionalne uporabe i operacija ponavljajućih stezanja.

Drvena ergonomska ručka omogućuje dobar prihvat, a kontaktni dosjed, odnosno tanjurić, slobodno se podešava pod nagibom. Izvedba s dubinom grla 200 mm omogućuje veći doseg čeljusti, a dimenzije označene u tablici obično su dostupne za isporuku odmah s našeg skladišta.

Dostupne dimenzije URKO N.4 modela stege

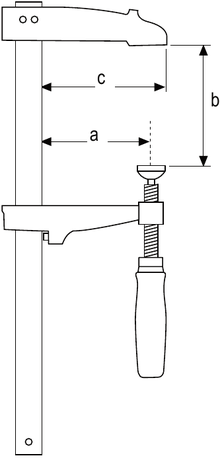

Izvedbu odaberite prema profilu klizača, maksimalnoj sili stezanja, dubini grla c, mjeri a i dostupnom otvoru b. Otvori u tablici navedeni su u milimetrima.

Dostupne dimenzije URKO N.4 modela stege

Mjere	30x8	35x8	32x10	32x10
Dubina grla	c=105 mm	c=140 mm	c=160 mm	c=200 mm
Mjera a	a=90 mm	a=120 mm	a=140 mm	a=180 mm
Maks. sila (N)	5.000	6.000	7.000	7.000
Dostupni otvori
b (mm)
150	150
200	200	200	200	200
250			250	250
300	300	300	300	300
400	400	400	400	400
500	500	500	500	500
600	600	600	600	600
800	800	800	800	800
1000	1000	1000	1000	1000
1200		1200	1200	1200
1400			1400	1400
1500		1500	1500	1500
1800		1800	1800	1800
2000		2000	2000	2000
2200			2200	2200
2400			2400	2400
2500		2500	2500	2500
2800			2800	2800
3000			3000	3000

Dimenzije označene zelenom pozadinom obično su na lageru za isporuku odmah.

Neke od primjena URKO N.4 stege

• opće radioničko stezanje u bravariji, stolariji, montaži i proizvodnji
• stezanje profila, ploča, letvi, greda i konstrukcijskih elemenata
• lijepljenje, sastavljanje i pridržavanje komada tijekom obrade
• priprema obratka za rezanje, bušenje, brušenje, zavarivanje ili montažu
• situacije gdje je potrebna klasična vijčana stega s jednostavnim rukovanjem
• radovi kod kojih je važan veći doseg čeljusti, posebno u izvedbi dubine 200 mm

Dodatna oprema za URKO N.4 stege

• zaštitne obloge za kontaktne površine stege kod osjetljivijih komada
• kontaktni dosjedi / okretne pločice prema izvedbi stege
• srodne URKO stege za specifične primjene, uključujući 4003 seriju za snažnije i zahtjevnije stezanje

Tehnička podrška i ponuda

Česta pitanja o URKO N.4 stezi

Čemu služi URKO N.4 stega s kočnicom?

URKO N.4 je klasična vijčana stega s kočnicom za stezanje u radionici, bravariji, stolariji, montaži i drugim poslovima gdje su važni siguran prihvat, stabilan klizač i jednostavno rukovanje.

Koju dubinu grla odabrati?

Dubina grla bira se prema udaljenosti mjesta stezanja od ruba obratka. Za uobičajene radove često su dovoljne manje dubine, dok se izvedba s dubinom grla 200 mm bira kada treba veći doseg čeljusti.

Koje dimenzije URKO N.4 obično držite na lageru?

Kod izvedbe s dubinom grla 200 mm obično su na lageru otvori 200, 400, 600, 800, 1000, 1200 i 1500 mm.

Koja je razlika između URKO N.4 i URKO 4003-P?

URKO N.4 je klasična vijčana stega s kočnicom i drvenom ručkom. URKO 4003-P je Super-Extra izvedba s naprednijim zaštićenim mehanizmom, trajnim podmazivanjem, kugličnim prijenosom i većim silama stezanja.

Tehnička podrška i ponuda

Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajuće izvedbe stege.
