Probijačica, preša i bravarska kombinirka u jednom stroju
NARGESA MX nije klasična kombinirka s nekoliko trajno ugrađenih radnih stanica. Riječ je o snažnoj, pouzdanoj i kompaktnoj modularnoj hidrauličnoj preši s otvorenom vertikalnom radnom stanicom. Brzom i jednostavnom izmjenom matrice, probijača ili kompletne alatne naprave – primjerice škara za flah, škara za kutno isjecanje lima, alata za usijecanje radijusa u cijevima ili alata za savijanje – stroj se prilagođava sljedećoj operaciji i priprema za pojedinačnu ili serijsku proizvodnju.
Izmjena standardnog alata traje približno 30 sekundi, pa se isti stroj može brzo prebaciti s probijanja na rezanje, savijanje, isjecanje ili formiranje metalnog dijela.
Glavna prednost MX programa
Vrijednost modularnog sustava nije samo u broju dostupnih operacija, nego u prilagodljivosti trenutačnim i budućim zahtjevima radionice. MX zauzima razmjerno malu tlocrtnu površinu u odnosu na broj strojeva i zasebnih radnih stanica koje može zamijeniti.
Osim širokog programa standardnog alata, NARGESA nudi probijače i matrice u posebnim oblicima ili dimenzijama te tvornički projektirane jednooperacijske i višeoperacijske naprave. Dostupnost pojedine izvedbe ovisi o kapacitetu stroja i konstrukciji alata.
MX340G CNC ili MX700 — odabir bravarske kombinirke

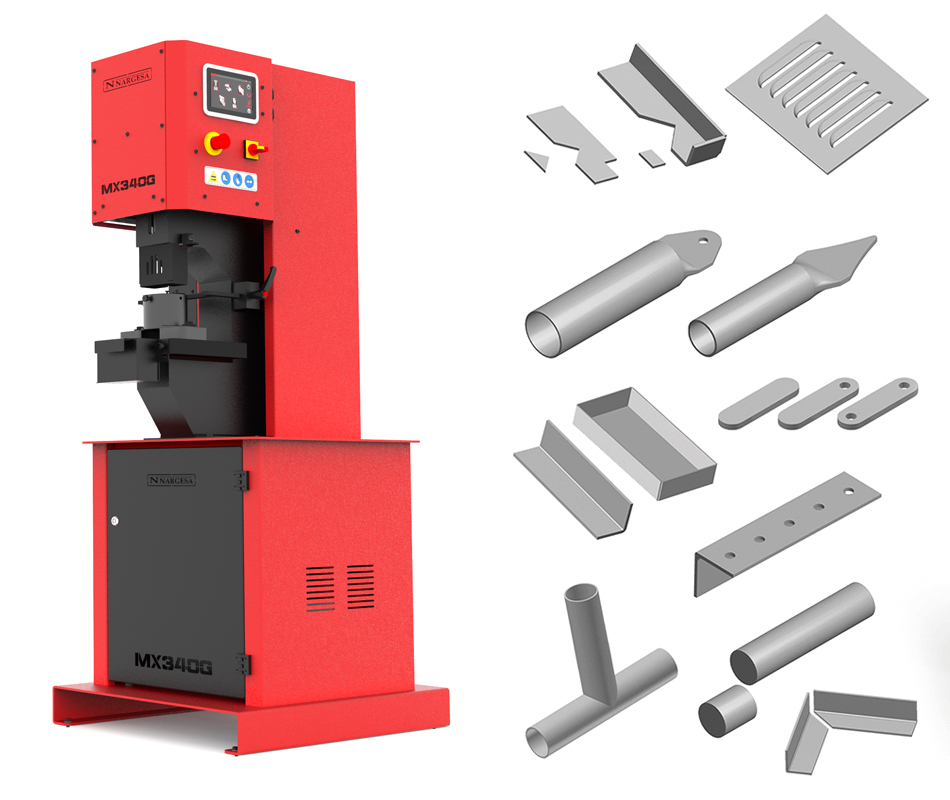

NARGESA MX340G CNC — 40 t
Kompaktna CNC hidraulična probijačica i modularna bravarska kombinirka za raznolike radioničke i serijske poslove. ESA S820 upravlja hodom, računa potrebnu tonažu i omogućuje programiranje kuta savijanja pri radu s odgovarajućim alatom.
- 40 t
- CNC ESA S820
- grlo 180 mm
- hod 100 mm

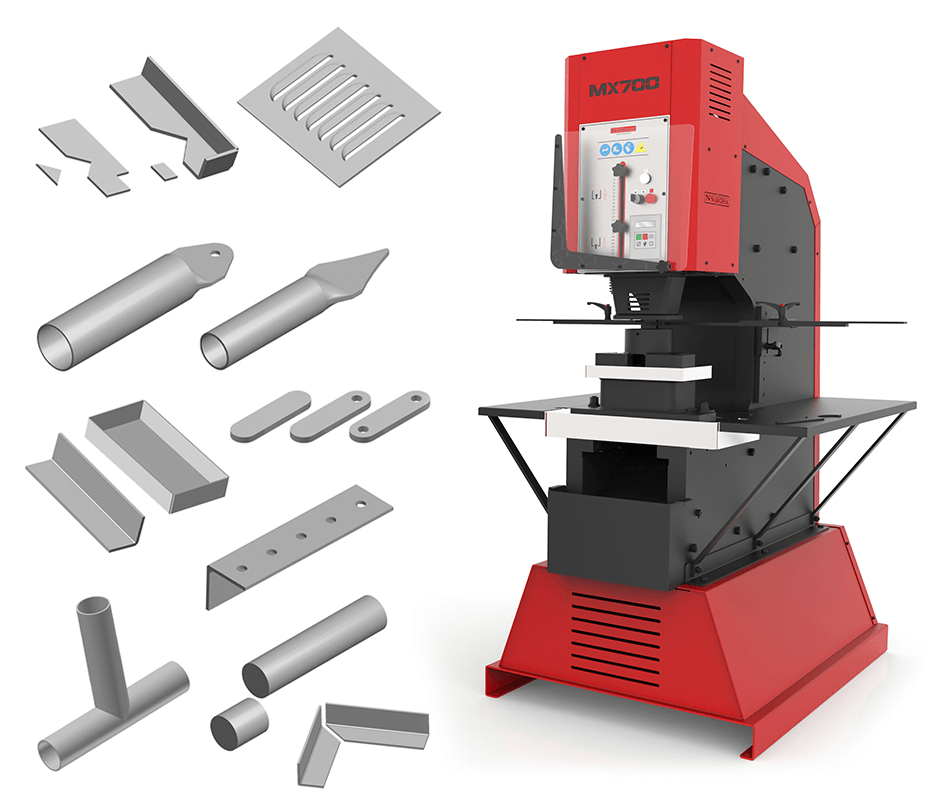

NARGESA MX700 — 70 t
Snažnija modularna hidraulična probijačica za veće alate, deblje materijale i zahtjevniju proizvodnju. Sila 70 t, grlo 350 mm, hod 160 mm i veliki radni stol daju prostor za teže standardne i specijalne naprave.
- 70 t
- grlo 350 mm
- hod 160 mm
- stol 600 × 350 mm
Širok program alata pretvara MX u višenamjensku bravarsku kombinirku
NARGESA MX program obuhvaća više od 40 standardnih rješenja za probijanje, rezanje, savijanje, isjecanje i formiranje metala. Od osnovnih okruglih probijača do škara, alata za cijevi i specijalnih naprava, izbor alata određuje koju će operaciju stroj izvoditi.
Probijači i matrice za metal
Okrugli, kvadratni, pravokutni i ovalni probijači za lim, flah i profile, uključujući ovalni probijač za izduženi otvor odnosno šlic. Uz standardne dimenzije dostupne su i posebne tvorničke izvedbe probijača i matrica.
- standardne dimenzije
- specijalne dimenzije
- MX340G / MX700
Škare i alati za rezanje
Škare za kutno isjecanje lima, škare za kutne profile, škare za plosne profile odnosno flah te alati za rezanje okruglih šipki i oblikovanje završetaka.
- kutno isjecanje
- kutni profili 45° / 90°
- flah i šipke
Alati za savijanje lima i flaha
Alatne naprave za savijanje lima i plosnih profila širine 170 mm, a na MX700 i 350 mm, uz odgovarajući V-otvor matrice i mogućnost programiranja kuta na MX340G CNC.
- 170 mm
- 350 mm na MX700
- CNC kut na MX340G
Alati za cijevi, profile i završetke cijevi
Alati za usijecanje cijevi i izradu sedlastog dosjeda, probijanje kutnih profila i U profila te alat za završetke cijevi – naprava za isjecanje, formiranje i probijanje krajeva cijevi u svrhu izrade vijčanih spojeva.
- cijevi Ø16–60 mm
- završeci cijevi
- kutni profili i U profili
Posebne naprave i namjenski alati
Ventilacijski otvori, rupe za brave, zaobljenja, dekorativni završeci i namjenske višeoperacijske naprave. Za operacije izvan standardnog programa dostupne su tvornički projektirane posebne naprave i alati.
- posebna izvedba
- više operacija
- posebni oblici
Prihvati, ravnalice i pomoćni pribor
Prihvati probijača, nosači matrica, pridrživači i ravnalice stabiliziraju alat i obradak pri probijanju te olakšavaju pravilnu konfiguraciju stroja.
- prihvati probijača
- nosači matrica
- pridrživač flaha
Operacije obrade metala dostupne na NARGESA MX strojevima
Probijanje bez strugotine
Okrugle, kvadratne, pravokutne i ovalne rupe, uključujući izdužene otvore odnosno šliceve, u limu, flahu, cijevima, kutnim profilima i profilima.
Rezanje i kutno isjecanje
Rezanje plosnih profila, kutnih profila i okruglih šipki, kutno isjecanje lima te oblikovanje ravnih, kosih ili zaobljenih završetaka.
Savijanje i prešanje
Jednostavni pregibi lima i flaha, utiskivanje, prešanje, duboko izvlačenje i druge operacije uz odgovarajuću matricu ili alatnu napravu.
Cijevi, profili i vijčani spojevi
Usijecanje sedlastog dosjeda, formiranje i probijanje završetaka cijevi za vijčane spojeve te obrada kutnih i U profila.
Ukrasni i funkcionalni elementi
Ventilacijski otvori, šiljasti završeci, zaobljeni krajevi flaha, otvori za brave i drugi funkcionalni ili dekorativni metalni dijelovi.
Namjenska serijska proizvodnja
Jednooperacijske i višeoperacijske naprave mogu rezati, probijati, savijati i formirati dio prema konkretnom tehničkom zadatku kupca.
Usporedba MX340G CNC i MX700
| Značajka | MX340G CNC | MX700 |
|---|---|---|
| Hidraulična sila | 40 t | 70 t |
| Upravljanje | ESA S820 CNC, automatski hod, izračun tonaže i programiranje kuta savijanja | Digitalno upravljanje hoda, brojač komada i dijagnostika alarma |
| Grlo | 180 mm | 350 mm |
| Hod probijača | 100 mm | 160 mm |
| Radni stol | 245 × 265 mm | 600 × 350 mm |
| Najčešći izbor | Raznoliki radionički i serijski poslovi, CNC kontrola i kompaktne dimenzije | Veći alati, deblji materijali, veći radni prostor i intenzivnija proizvodnja |
Česta pitanja o NARGESA MX probijačicama i bravarskim kombinirkama
Je li NARGESA MX bravarska kombinirka?
Da. Pojam bravarska kombinirka u praksi obuhvaća strojeve koji na jednoj radnoj platformi izvode više operacija. NARGESA MX razlikuje se od klasične kombinirke s trajno ugrađenim stanicama jer koristi jednu otvorenu vertikalnu hidrauličnu stanicu i brzo izmjenjive alate.
Koja je glavna razlika između MX340G CNC i MX700?
MX340G CNC ima silu 40 t i ESA S820 CNC upravljanje za precizno upravljanje hodom, izračun tonaže i programiranje kuta savijanja. MX700 ima silu 70 t, grlo 350 mm, hod 160 mm i veći radni stol za teže alate, deblje materijale i zahtjevniju proizvodnju.
Koji alati postoje za MX probijačice?
Program obuhvaća okrugle, kvadratne, pravokutne i ovalne probijače i matrice, škare za kutno isjecanje, kutne profile, flah i šipke, alate za savijanje, alate za cijevi i profile, naprave za završetke cijevi, ventilacijske otvore, brave, zaobljenja i brojne specijalne operacije.
Postoje li posebni probijači, matrice ili naprave?
Da. Uz standardni program dostupni su probijači i matrice u posebnim oblicima ili dimenzijama te tvornički projektirane namjenske naprave. Izvedivost ovisi o kapacitetu stroja i konstrukciji alata.
Gdje se proizvode NARGESA MX strojevi i koliko traje jamstvo?
NARGESA MX strojevi proizvode se u Španjolskoj, unutar Europske unije. Jamstvo se može produljiti do 3 godine registracijom stroja na službenoj stranici proizvođača, uz primjenu uvjeta za konkretan model.
NARGESA MX kao dugoročna radna platforma za radionicu
Za dodatna pitanja o modelima MX340G CNC i MX700, standardnim alatima ili posebnim tvorničkim napravama tehnička podrška dostupna je na zahtjev.
