standardna horizontalna baza

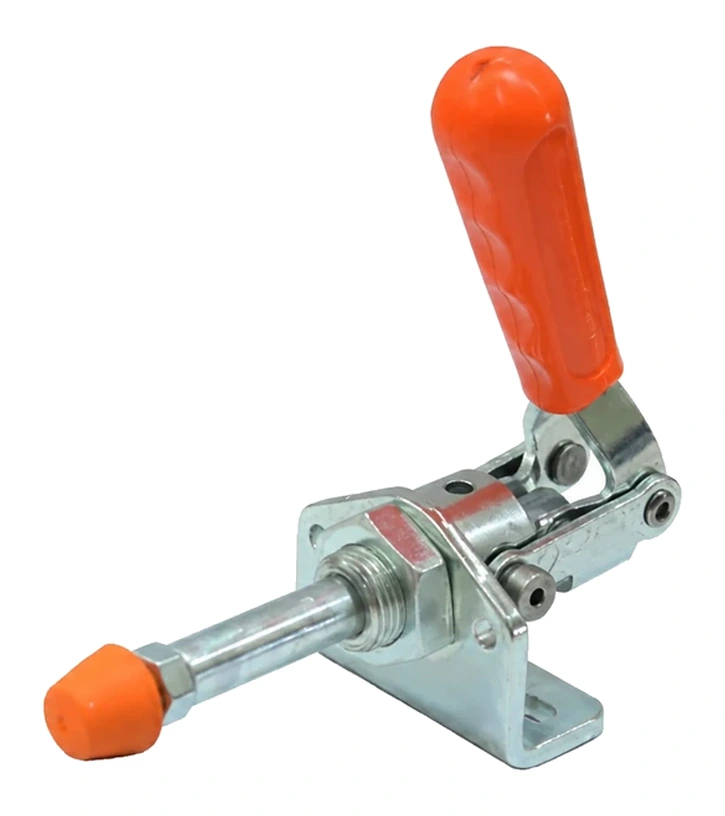

KUKAMET 511
Najšira standardna obitelj s hodom do 53 mm te zaključanim i opružnim varijantama.
Potisno-povlačni KUKAMET program
Glavne serije prema konstrukciji i načinu ugradnje
zavarena baza za velika opterećenja

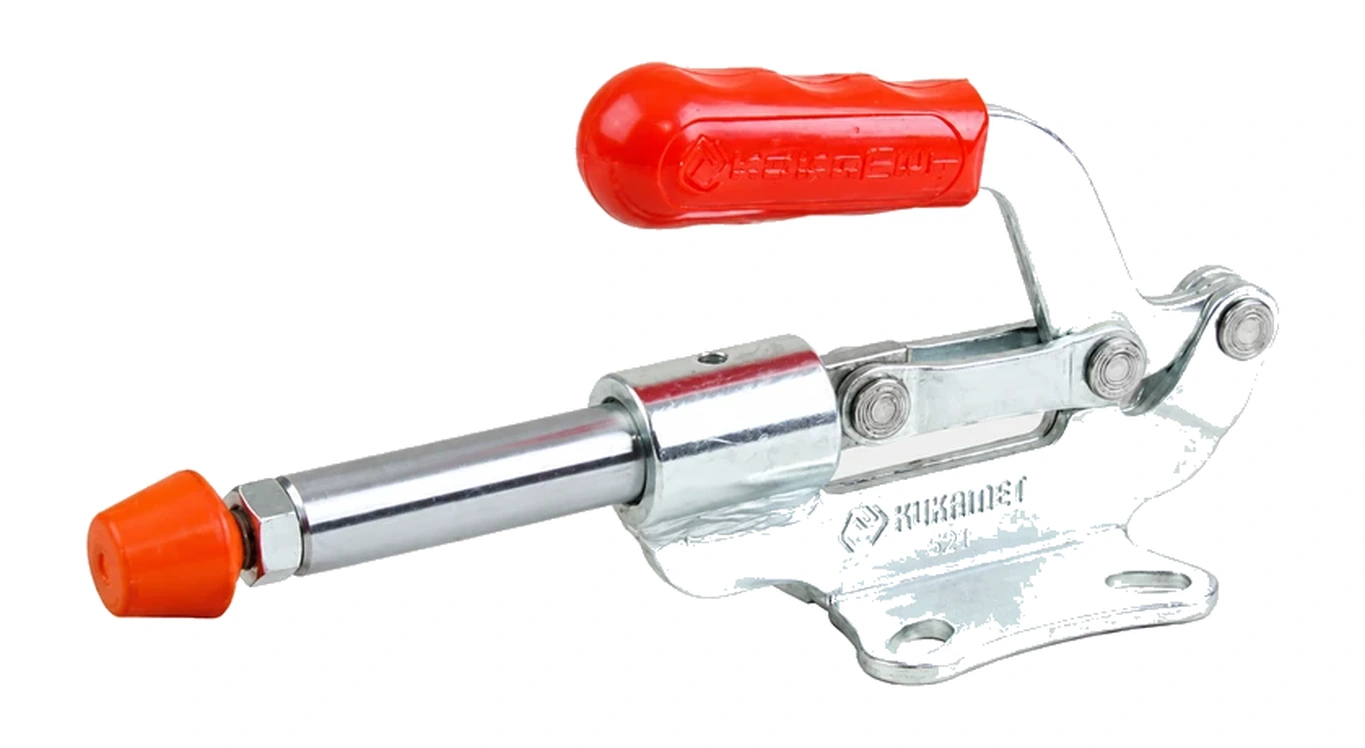

KUKAMET 521
Robusna zavarena čelična konstrukcija za veće sile i opterećenja.
lijevano tijelo za velika opterećenja

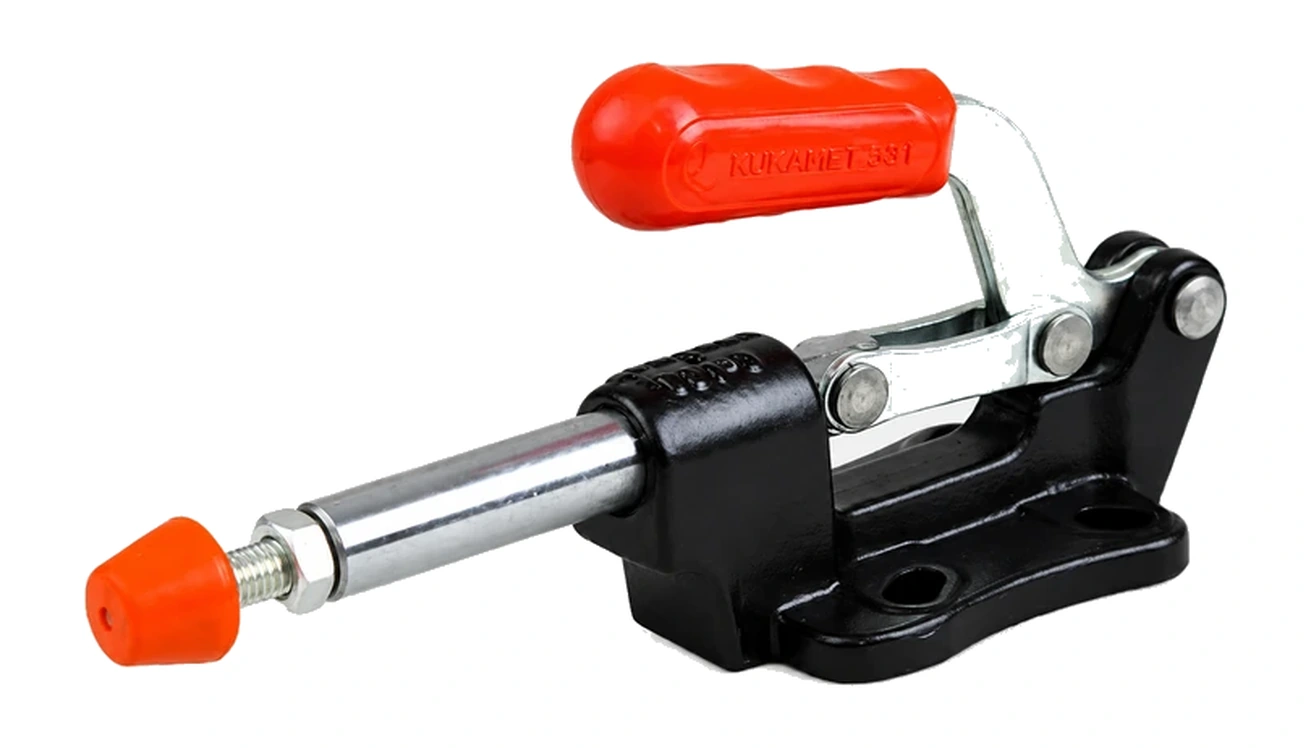

KUKAMET 531
Horizontalna baza, hod od 38 do 55 mm i kapacitet držanja do 18.450 N.
lijevano tijelo za velika opterećenja

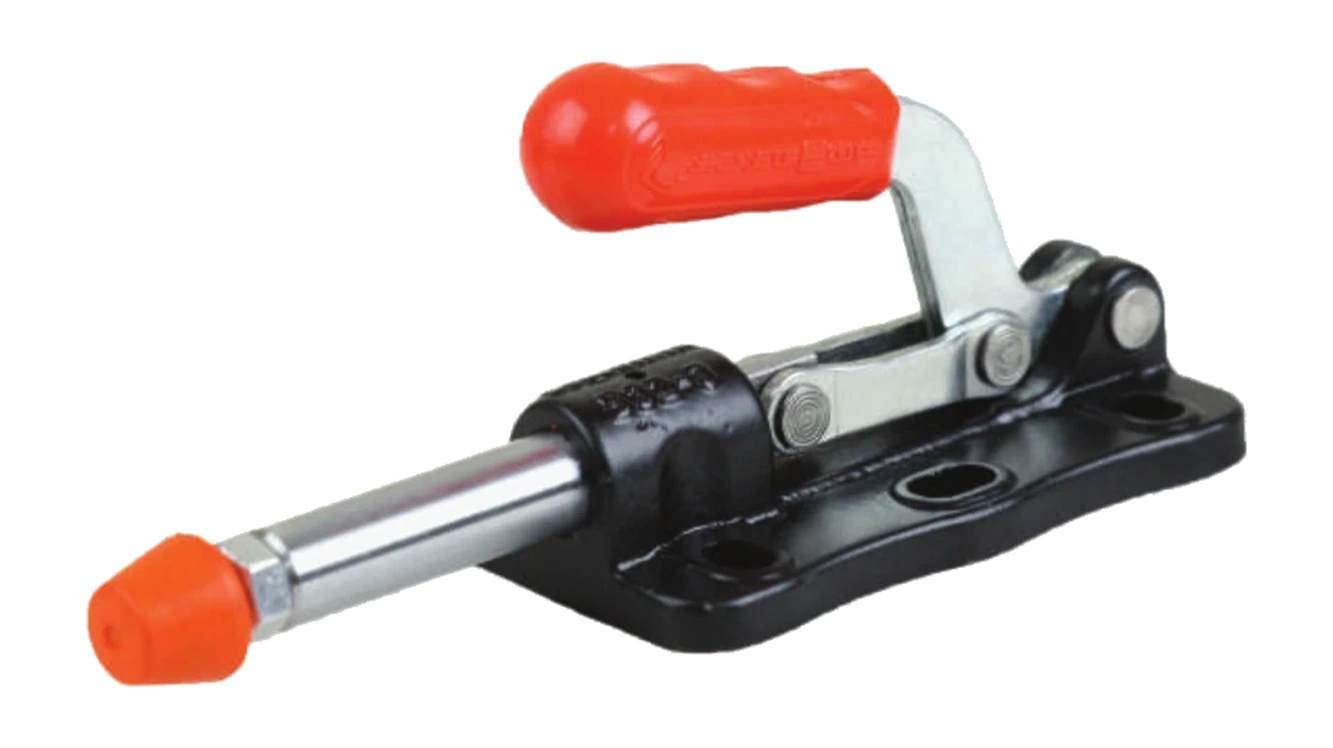

KUKAMET 532
Horizontalna baza; izvedba 532-5-Ø20 ima hod kliznog elementa od 100 mm.
okrugli klizni element

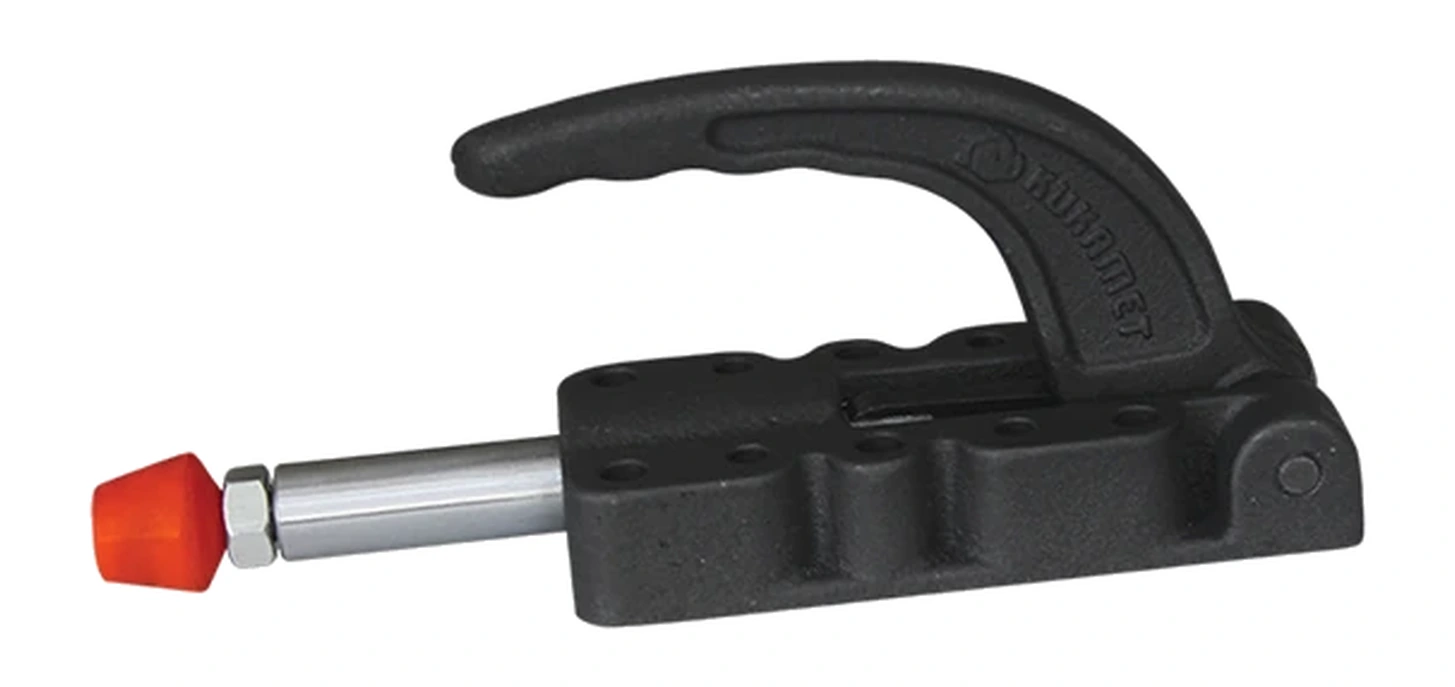

KUKAMET 533
Izvedba za velika opterećenja s okruglim kliznim elementom i kapacitetom držanja do 29.000 N.
pravokutni radni element

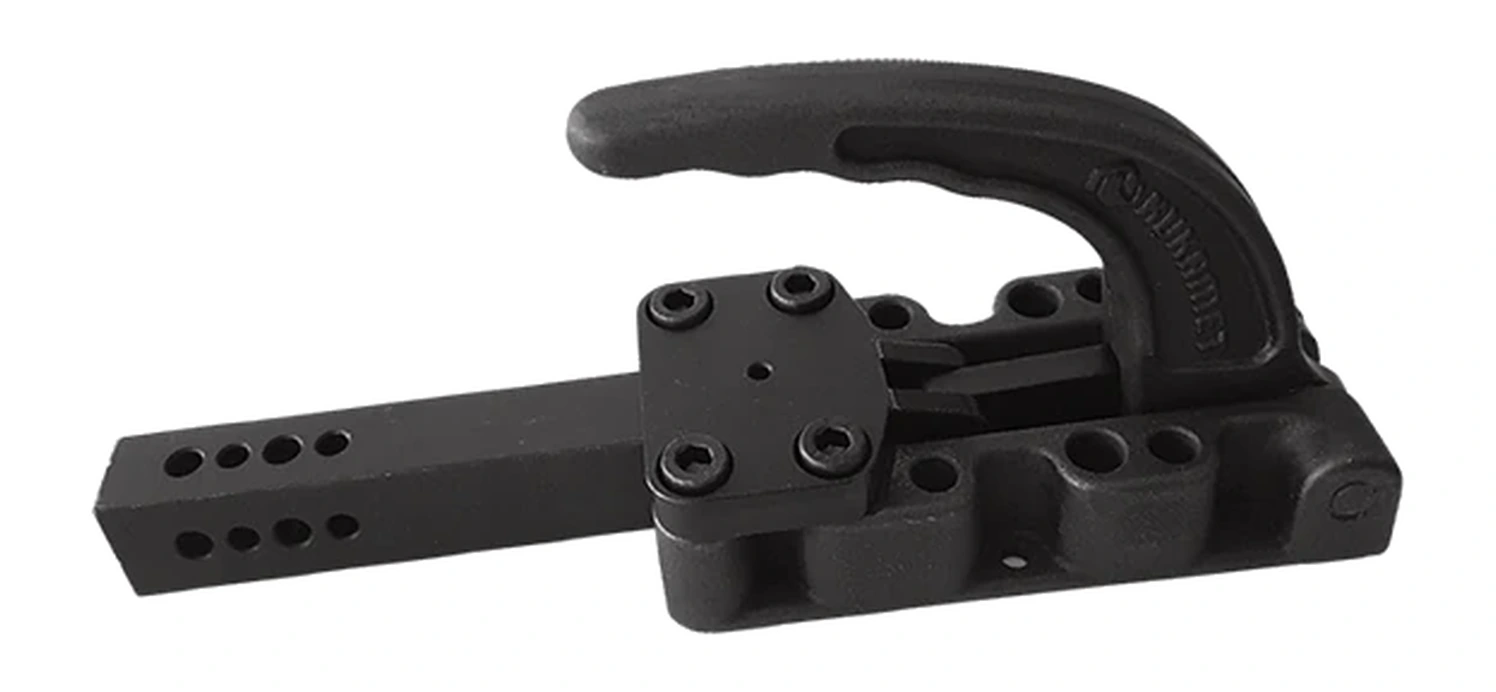

KUKAMET 534
Izvedba za velika opterećenja s pravokutnim radnim elementom za prilagođeni kontakt ili alat.
bočna kontrolna ručka

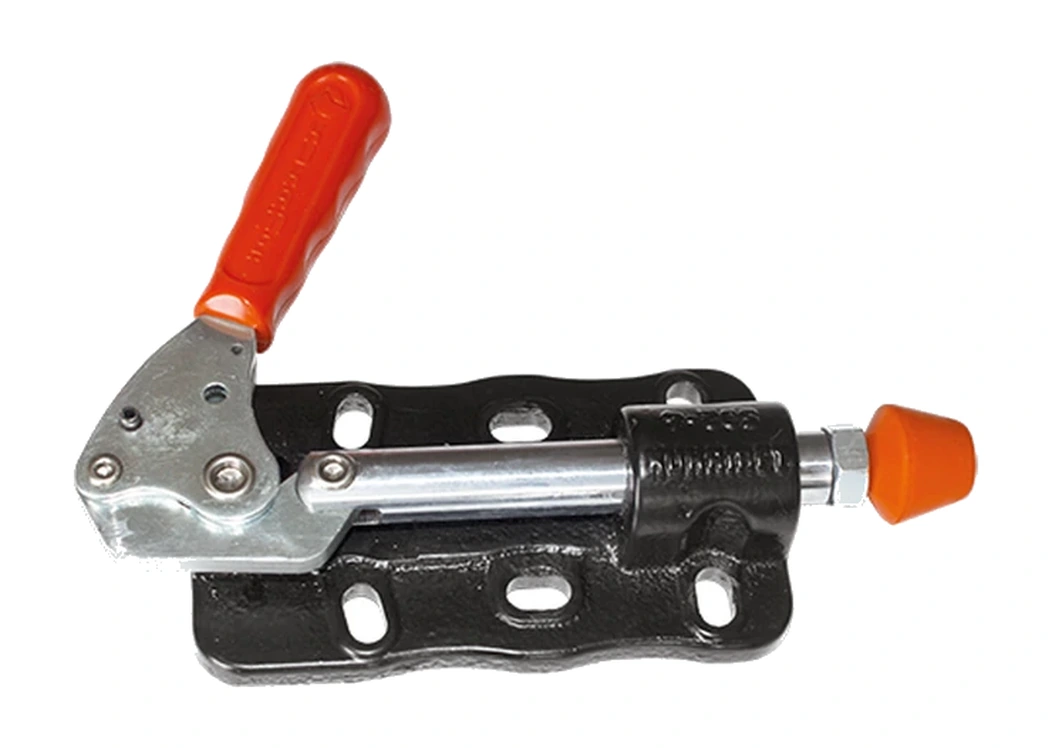

KUKAMET 535-R/L
Desna ili lijeva izvedba bočne ručke za prilagodbu pristupu operatera.
lijevano tijelo, ručka se otvara do 180°

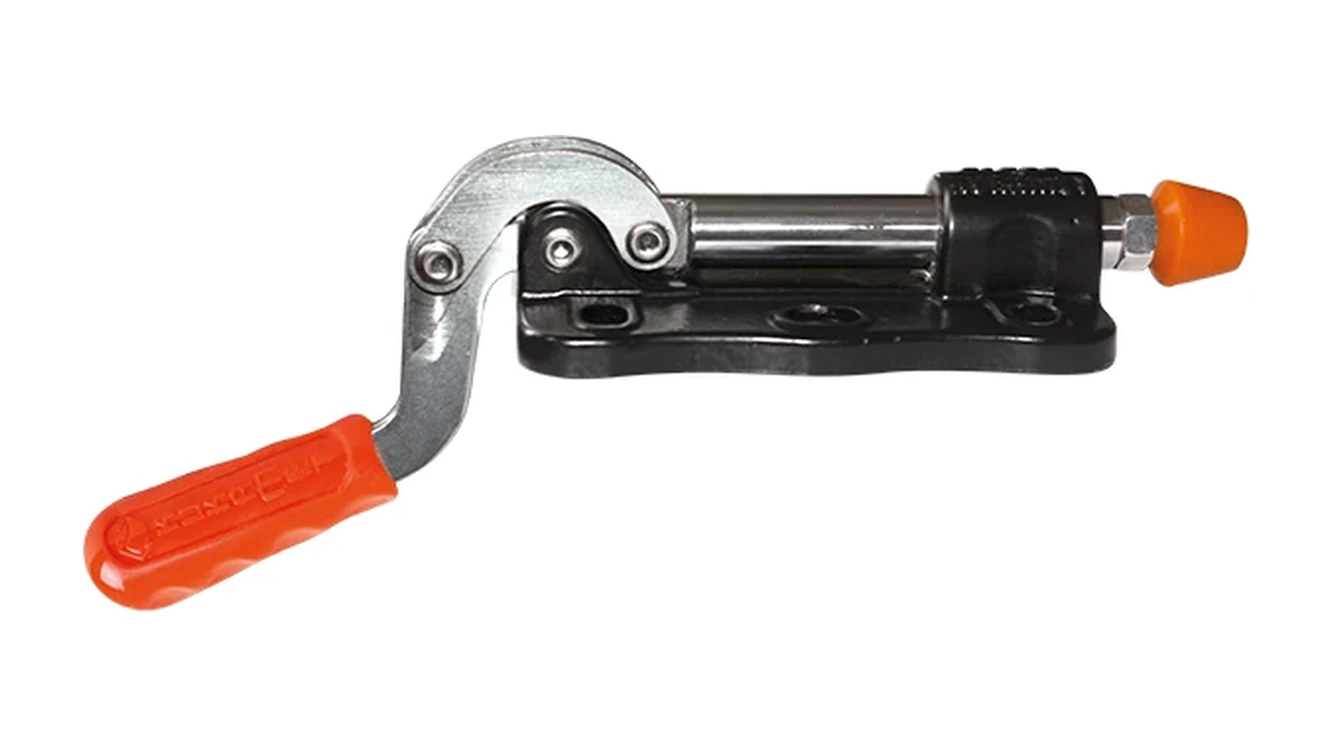

KUKAMET 536
Izvedba za velika opterećenja s hodom do 92 mm i velikim slobodnim prostorom uz radnu os.
automatsko podešavanje, niska baza

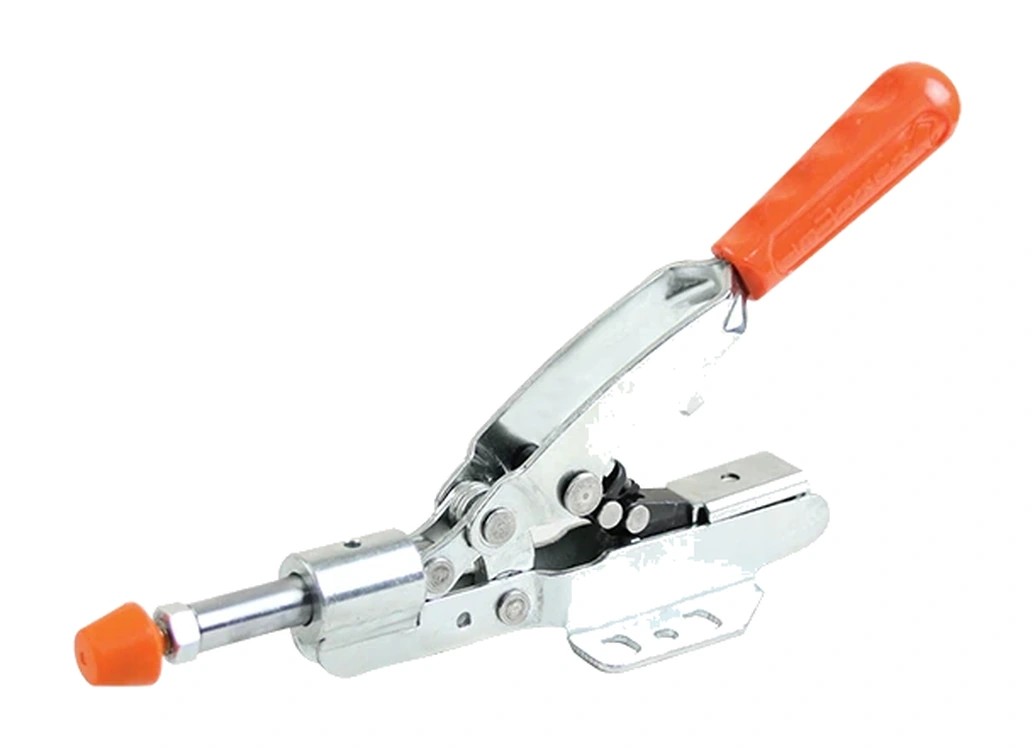

KUKAMET 551
Automatska kompenzacija do 16 mm uz nisku horizontalnu bazu.
automatsko podešavanje, visoka baza

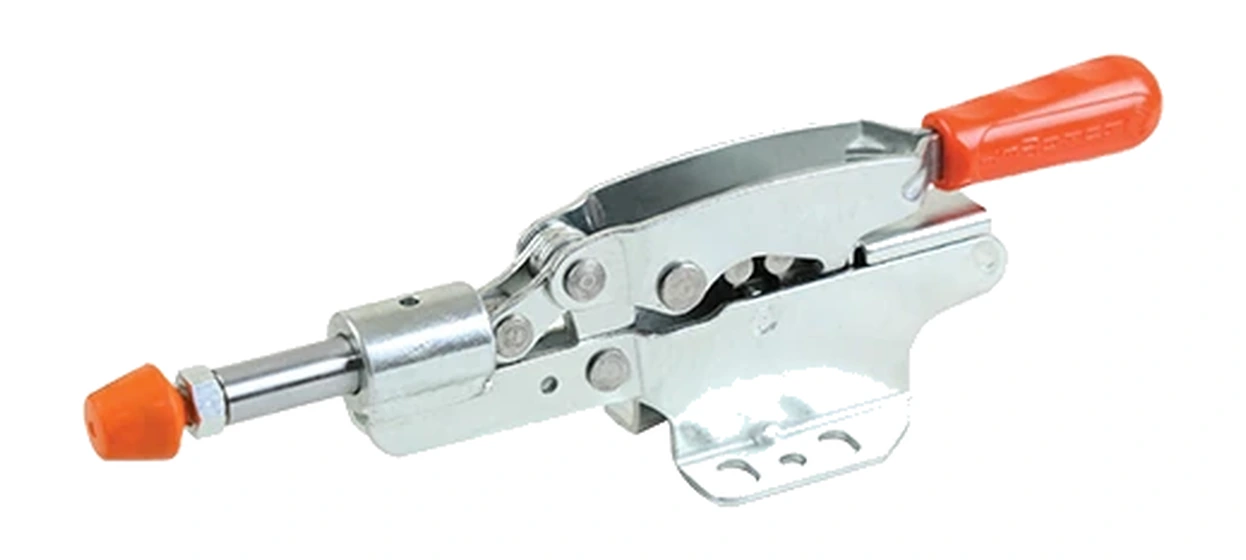

KUKAMET 552
Automatska kompenzacija do 16 mm uz visoku horizontalnu bazu.
Kako rade potisno-povlačne stege?
Kružni pokret ručke preko preklopnog mehanizma pomiče klizni element naprijed ili natrag. Na kraju hoda mehanizam prelazi preko mrtve točke i zaključava položaj, što omogućuje brzo ponavljajuće stezanje bez višestrukog zavrtanja vijka. Kod prikladno izvedenog priključka isti princip može se koristiti za potiskivanje ili povlačenje.
Hod nije isto što i doseg
Hod označava stvarno aksijalno pomicanje kliznog elementa. Položaj kontakta i početni razmak i dalje se moraju uskladiti s dimenzijama naprave.
Sila pritiska nije kapacitet držanja
Sila pritiska djeluje na obradak, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Ti se podaci ne smiju zamjenjivati.
Stega potiskuje prema lokatoru
Za precizan i ponovljiv položaj obradak treba imati zaseban čvrsti oslonac ili graničnik. Stega stvara silu, ali ne treba preuzeti ulogu preciznog lokatora.
Provjerite putanju ručke
Osim linearnog hoda potisnika, potrebno je ostaviti prostor za puni zakret ručke, ruku operatera i siguran pristup obratku.
Tipične primjene
Gdje se koriste pravocrtne preklopne stege?

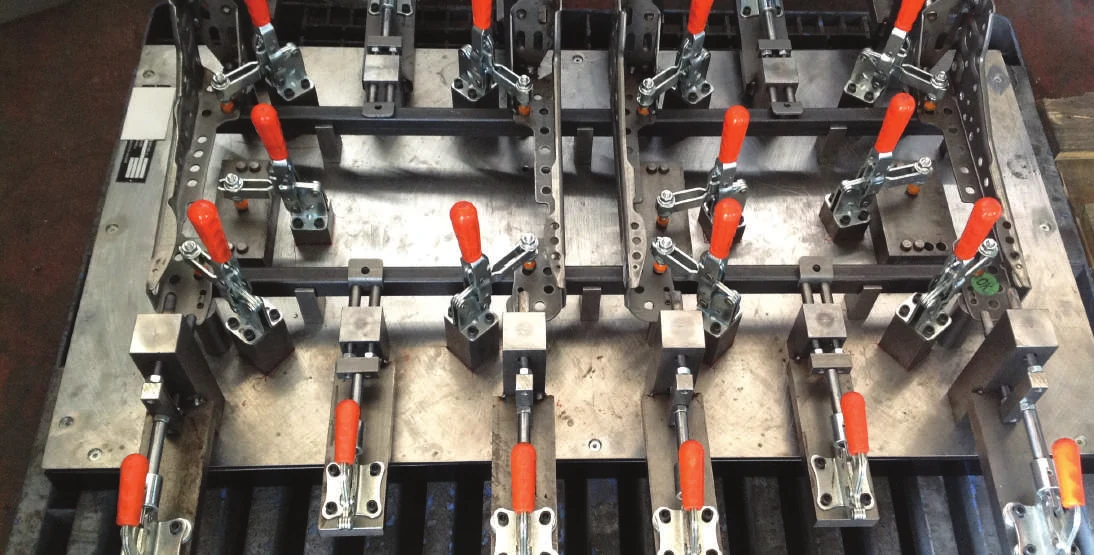

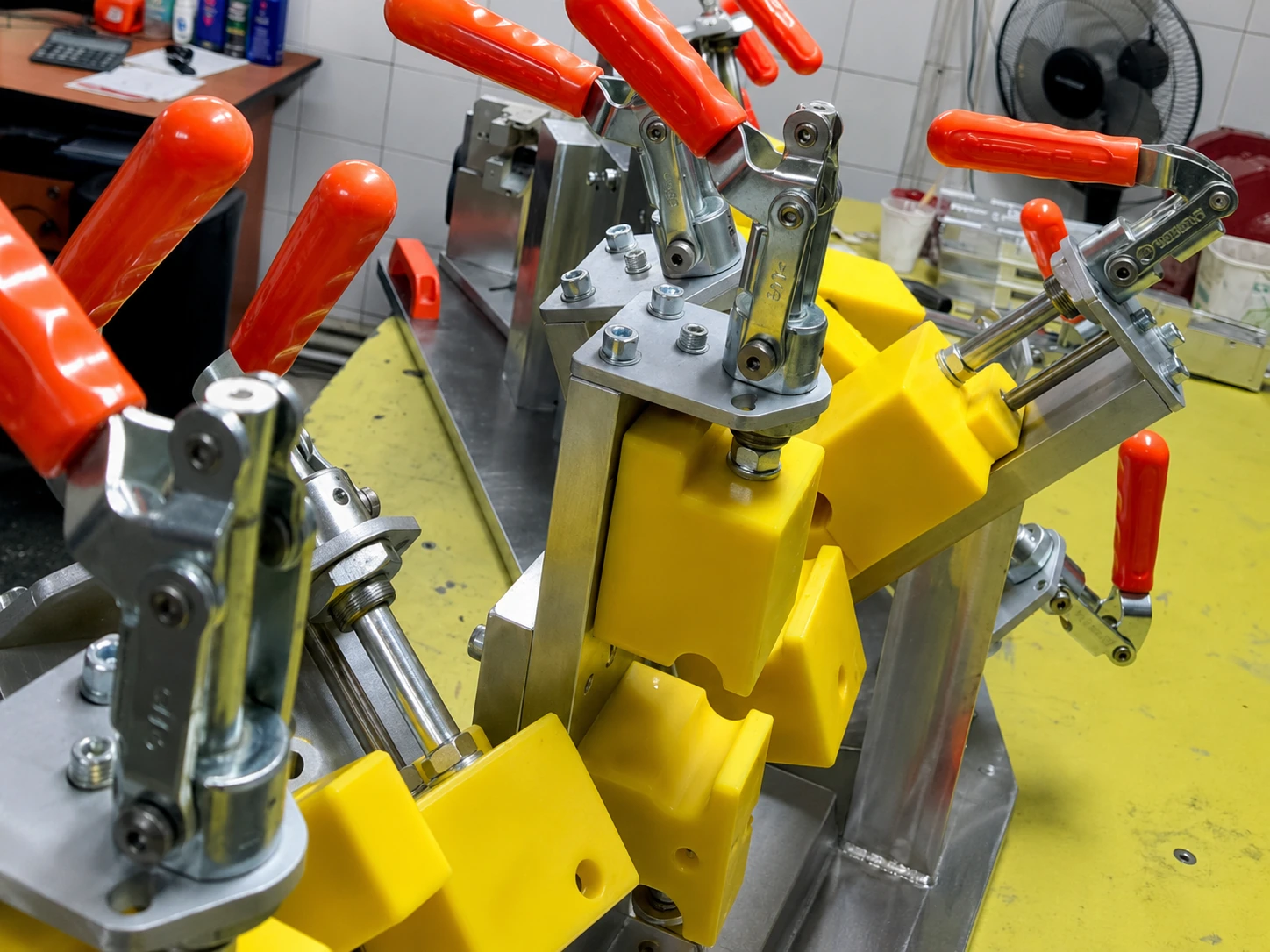

U industrijskoj praksi koriste se u montažnim i kontrolnim napravama, zavarivačkim šablonama, obradnim i bušaćim prihvatima, uređajima za ispitivanje, zateznim sklopovima, lijepljenju, brtvljenju i pomoćnim mehanizmima. Posebno su korisne kada sila treba djelovati s boka ili kraja obratka i kada visina iznad naprave mora ostati slobodna.
- potiskivanje obratka prema čvrstom graničniku
- pozicioniranje kliznih i umetnutih dijelova
- povlačenje ili zatezanje uz prikladan priključak
- ponavljajuće stezanje u serijskoj proizvodnji
- kontrolne, testne i mjerne naprave
Kako odabrati odgovarajući model?
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Prioritet u napravi | Preporučena serija | Razlog |
|---|---|---|
| standardna i svestrana izvedba | 511 | širok raspon veličina, hodova i dodatnih varijanti |

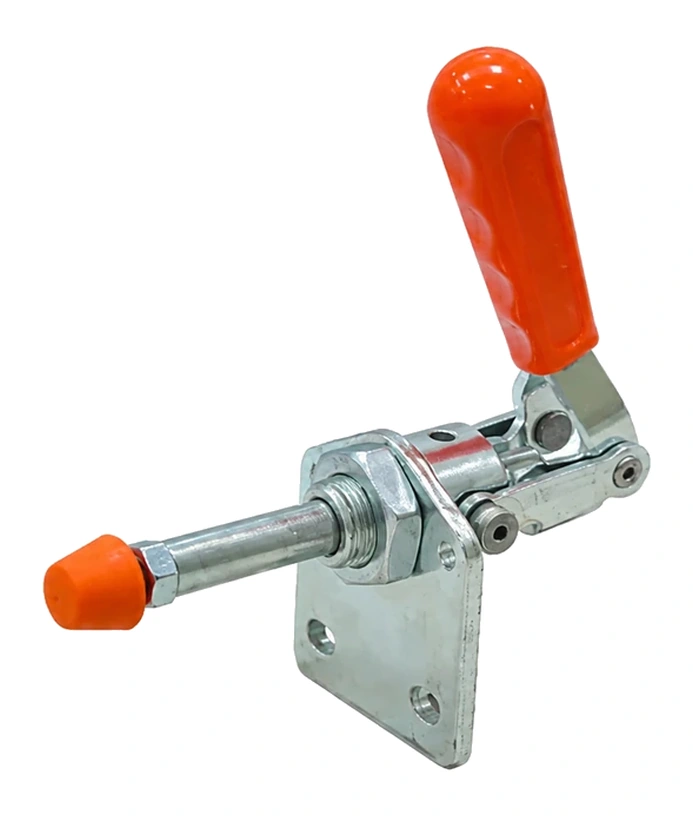

| vertikalna baza | 512 | drugačiji raspored montaže uz isti osnovni mehanizam |

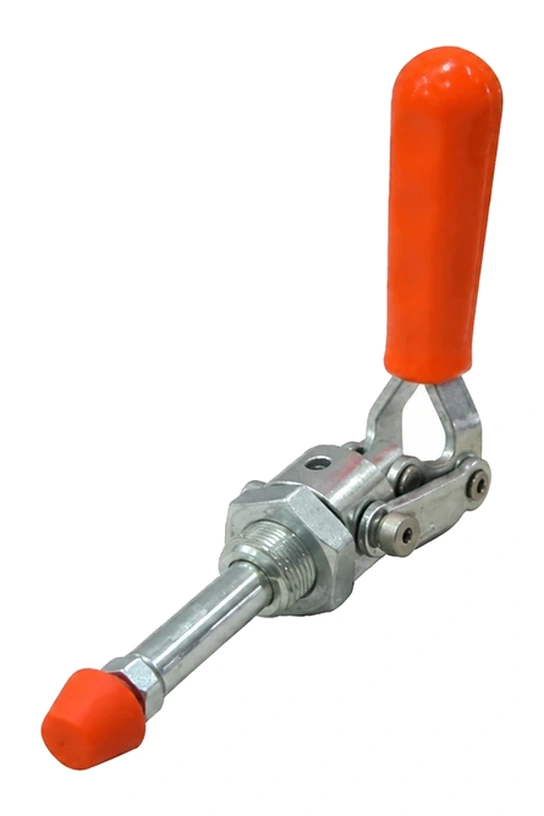

| integracija kroz otvor ili navoj | 513 | navojno tijelo bez zasebne baze |
| zavarena konstrukcija za velika opterećenja | 521 | robustna čelična baza za veća opterećenja |
| lijevano tijelo za velika opterećenja, hod 38–55 mm | 531 | kapacitet držanja do 18.450 N |
| lijevano tijelo za velika opterećenja, hod do 100 mm | 532 | model 532-5-Ø20 ima hod od 100 mm |
| vrlo visoke sile uz okrugli klizni element | 533 | kapacitet držanja do 29.000 N i podesivi pritisni vijak |
| vrlo visoke sile uz prilagođeni kontakt ili alat | 534 | pravokutni radni element za posebno izrađeni kontakt ili alat |
| bočna kontrolna ručka | 535-R/L | desna ili lijeva orijentacija ručke prema pristupu operatera |
| slobodan prostor uz os i veliki kut otvaranja ručke | 536 | lijevano tijelo za velika opterećenja i ručka koja se otvara do približno 180° |
| promjenjiva debljina obratka, niska baza | 551 | automatska kompenzacija do 16 mm uz nisku horizontalnu bazu |
| promjenjiva debljina obratka, visoka baza | 552 | automatska kompenzacija do 16 mm uz visoku horizontalnu bazu |
Tehnička dokumentacija
PDF katalozi i 2D/3D modeli
Stranice pojedinih modela sadrže PDF izvatke sa službenim dimenzijama, hodom, silama i rasporedom montažnih rupa. Službene KUKAMET stranice omogućuju pristup aktualnim podacima i dostupnim 3D modelima.
Zatražite ponudu za potisno-povlačne preklopne stege
Pošaljite nam željeni model i količinu ili podatke o potrebnom hodu, smjeru djelovanja, sili, načinu ugradnje i raspoloživom prostoru. Na temelju tih podataka možemo pomoći suziti izbor odgovarajuće serije.
