kompaktna horizontalna izvedba
111-0-M
Kompaktna horizontalna izvedba osnovnog modela 111 s kratkom neobloženom ručkom, namijenjena napravama u kojima je raspoloživi prostor za upravljanje ručkom posebno ograničen.

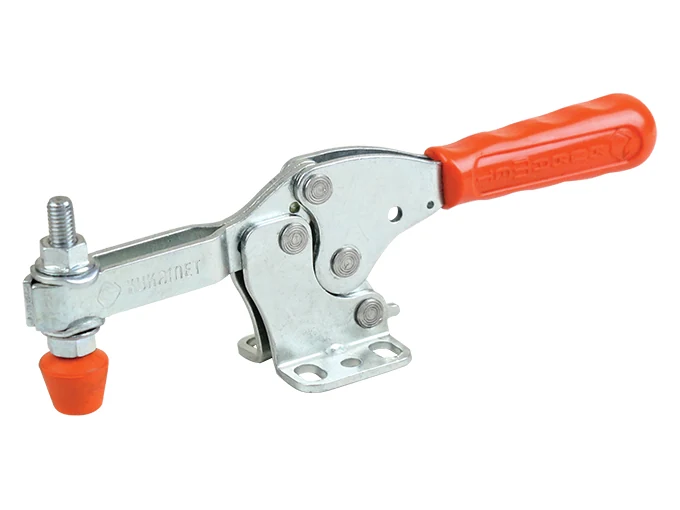

Brza stega za šablone KUKAMET 111
Standardni model ima pritisni vijak podesiv bočno i po visini te horizontalnu bazu za montažu na ravnu podlogu. Budući da se dimenzije i raspored montažnih rupa razlikuju prema veličini i izvedbi, prije projektiranja provjerite PDF izvadak i odgovarajući 2D/3D CAD model.
Gdje se najčešće koristi?

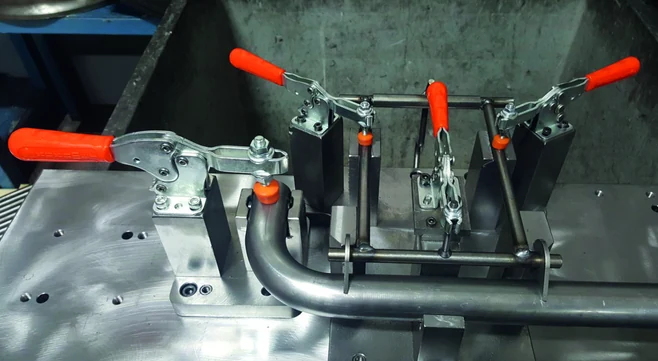

KUKAMET 111 posebno je prikladna za zavarivačke, montažne, kontrolne i bušaće šablone u kojima je važno da ručka u stegnutom položaju ostane nisko i ne zauzima prostor iznad obratka. Odabir veličine ovisi o potrebnoj sili, položaju pritisnog vijka, prostoru oko obratka i rasporedu montažnih otvora.
Osnovni modeli i sile KUKAMET 111
Detaljne dimenzije, rupe za montažu i ostale informacije nalaze se u PDF izvatku iz kataloga.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Pritisni vijak | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|---|
| 111-0-M | M4x25 | 450 / 300 | 520 / 350 |
| 111-0 | M4x25 | 450 / 300 | 520 / 350 |
| 111-1 | M5x35 | 850 / 650 | 1000 / 800 |
| 111-2 | M6x40 | 1000 / 750 | 1200 / 1000 |
| 111-3 | M8x50 | 2300 / 1250 | 2500 / 1350 |
| 111-4 | M10x70 | 3500 / 1800 | 3650 / 2000 |
| 111-5 | M12x80 | 4500 / 2000 | 5000 / 2125 |
Dimenzije i rupe za montažu
Za provjeru ukupne visine, baze, rupa za montažu, položaja ručke i položaja pritisnog vijka preuzmite izvadak iz PDF kataloga za modele 111.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
standardni krak + kočnica

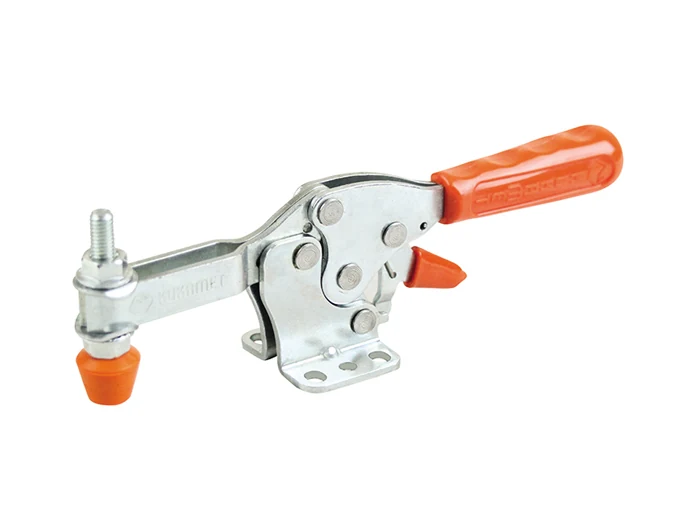

111-L
Oznaka "-L" označava izvedbu s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.
puni stezni krak

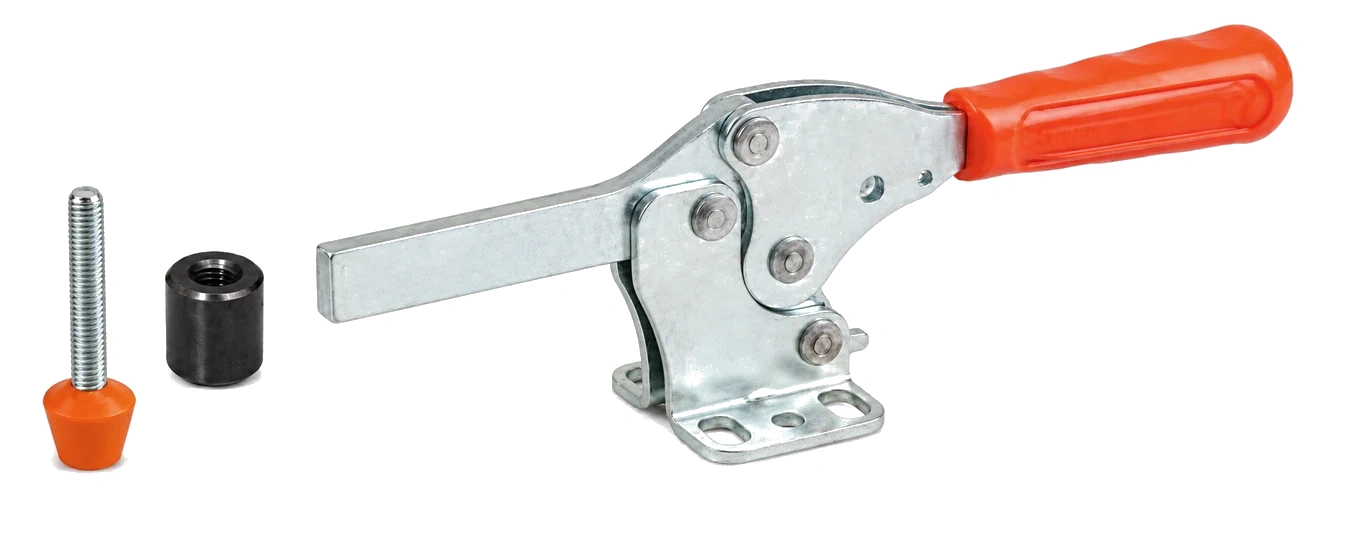

111-D
Oznaka "-D" označava izvedbu s punim steznim krakom. Sklop kontaktnog elementa može se zavariti na odabrano mjesto, pa se duljina kraka i oblik kontakta prilagođavaju napravi i obratku.
puni krak + kočnica

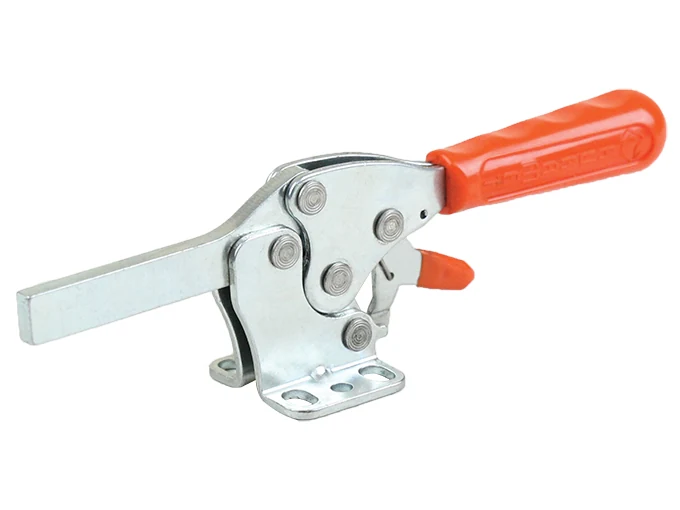

111-D-L
Oznaka "-D-L" kombinira puni stezni krak i blokadu ručke. Kontaktni element postavlja se zavarivanjem na željeno mjesto, a blokada smanjuje rizik nenamjernog otvaranja.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica proizvođača i 3D modeli
Za detaljnu provjeru dimenzija i montažnih rupa preuzmite PDF modela 111. Kod projektiranja nove šablone ili provjere prostora oko ručke i pritisnog vijka korisne su i poveznice službene KUKAMET stranice s 3D/CAD modelima za pojedine izvedbe.
Upit za KUKAMET 111
Za ponudu pošaljite oznaku modela i željenu količinu. Provjerit ćemo raspoloživost, rok isporuke i cijenu tražene izvedbe.
