Konstrukcija i način rada
KUKAMET 371 ima ručku koja se otvara u suprotnom smjeru od uobičajenih serija 311 i 331. Takav raspored olakšava pristup u napravi u kojoj bi standardna putanja ručke ometala susjedne elemente.
Gdje se najčešće koristi?

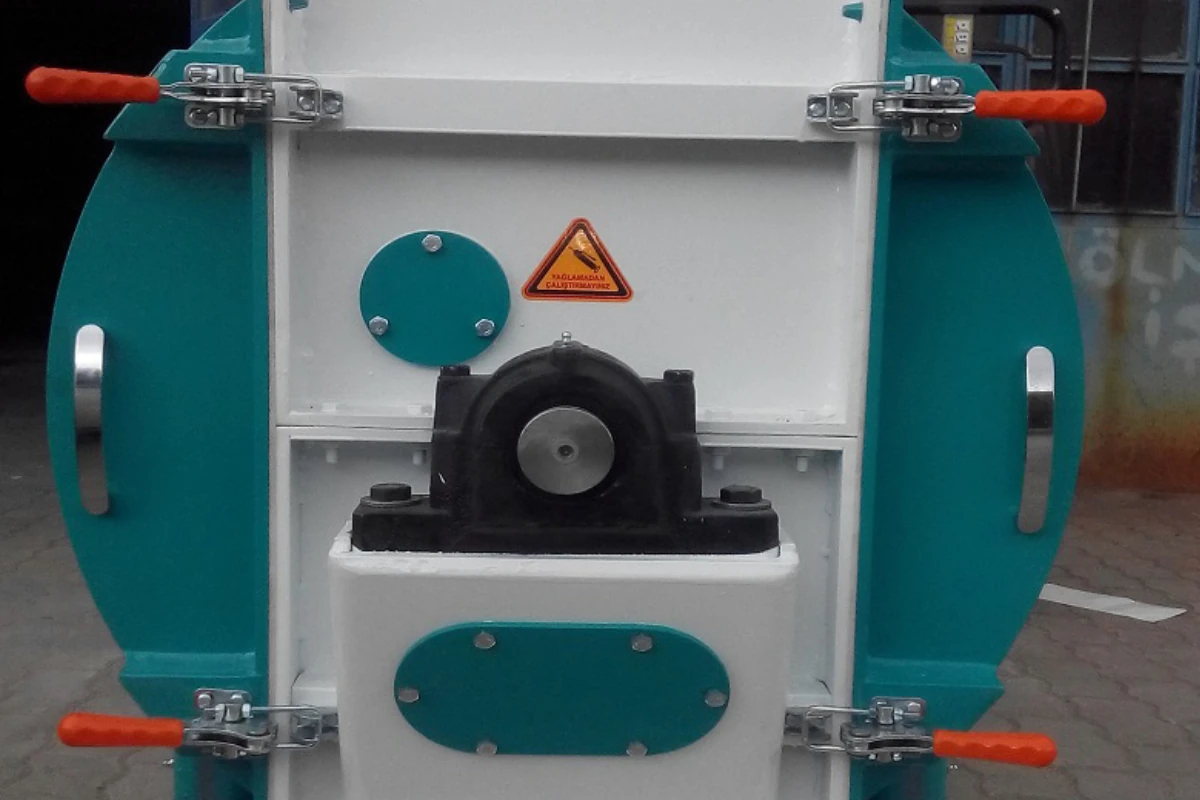

Model je namijenjen poklopcima, vratima, zaštitama i proizvodnim sklopovima s ograničenim prostorom za ručku. Prije ugradnje treba provjeriti cijeli luk otvaranja i pristup operatera.
Tehnički podaci 371
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila zatezanja F1 | Kapacitet držanja F3 | Duljina navoja | Masa |
|---|---|---|---|---|
| 371-4 | 7.000 N | 8.000 N | 65 mm | 815 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu navoja i raspon podešavanja kuke, položaj protukomada, montažne rupe te slobodan prostor za ručku. Duljina navoja opisuje područje početnog podešavanja; kod opružnih izvedbi radni hod opruge naveden je zasebno.
F1 je sila kojom stega pri zatvaranju privlači protukomad, a F3 kataloški kapacitet držanja zaključanog mehanizma. Te vrijednosti nisu međusobno zamjenjive niti predstavljaju sigurnosni faktor cijelog sklopa.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena sila zatezanja približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 310-K
U-kuka u odgovarajućem navoju i duljini.
KUKAMET 310-04
Protukomad za kompatibilne serije.
KUKAMET 921
Zamjenska poliuretanska ručka.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 371 preklopna stega s U kukom
Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajućeg modela i kompatibilne dodatne opreme.
