kompaktni modul
691-1
Najmanja veličina s klipom Ø25.
Konstrukcija i način rada
Model 691 nije klasična horizontalna ili vertikalna serija. Cilindar, vodilice i preklopni mehanizam tvore kompaktan modul s više smjerova djelovanja sile, što olakšava ugradnju u posebne naprave s ograničenim prostorom.
Primjena u proizvodnim napravama

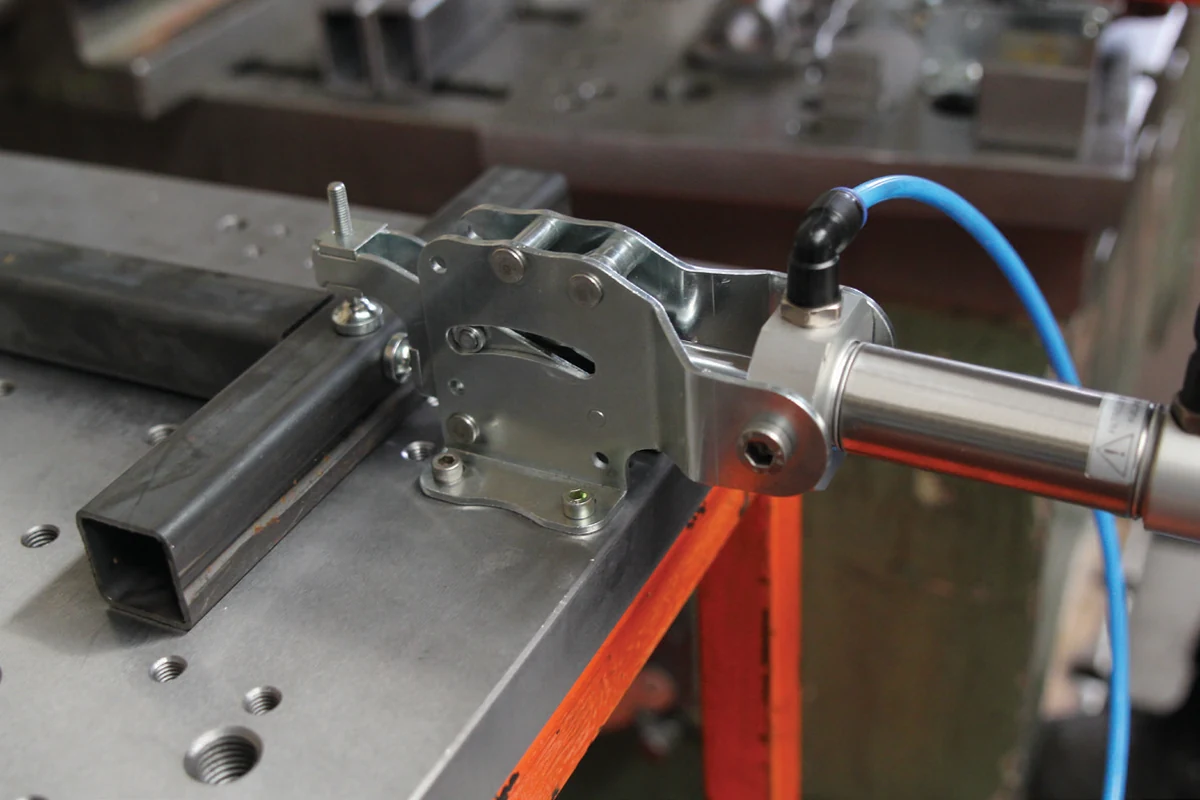

Koristi se kada se traži kratak i zatvoren pneumatski sklop za ponavljajuće pozicioniranje ili stezanje. Prije odabira treba analizirati stvarni smjer opterećenja i točku kontakta jer tablica navodi više komponenti sile F1–F4.
Tehnički podaci 691
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | F1 | F2 | F3 | F4 | Vn / dvostruki hod | Klip | Masa |
|---|---|---|---|---|---|---|---|
| 691-1 | 1.000 N | 1.000 N | 1.000 N | 1.000 N | 0,25 dm³ | Ø25 | 641 g |
| 691-2 | 2.000 N | 2.000 N | 2.000 N | 2.000 N | 0,51 dm³ | Ø32 | 1.173 g |
| 691-3 | 3.000 N | 3.000 N | 3.000 N | 3.000 N | 1,04 dm³ | Ø40 | 2.440 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Za model 691 posebno je važan tvornički crtež jer raspored sila nije intuitivan iz same fotografije. Ugradbena ploha mora ostati ravna, a dovod zraka i senzorika, ako se koriste, moraju biti dostupni bez demontaže cijele naprave.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 691 kombinirana pneumatska preklopna stega
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
