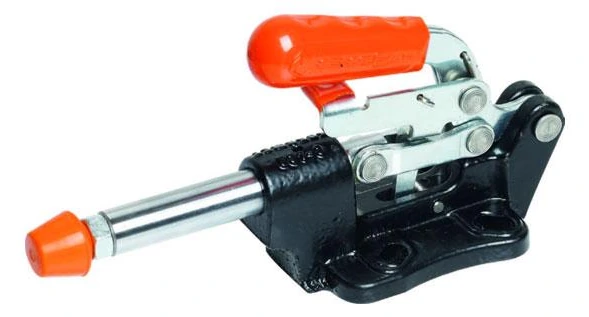

izvedba sa sigurnosnom kočnicom
531-L
Izvedba za velika opterećenja s dodatnom kočnicom za zaštitu od neželjenog otvaranja ručke.
Izvedba za velika opterećenja s lijevanim tijelom

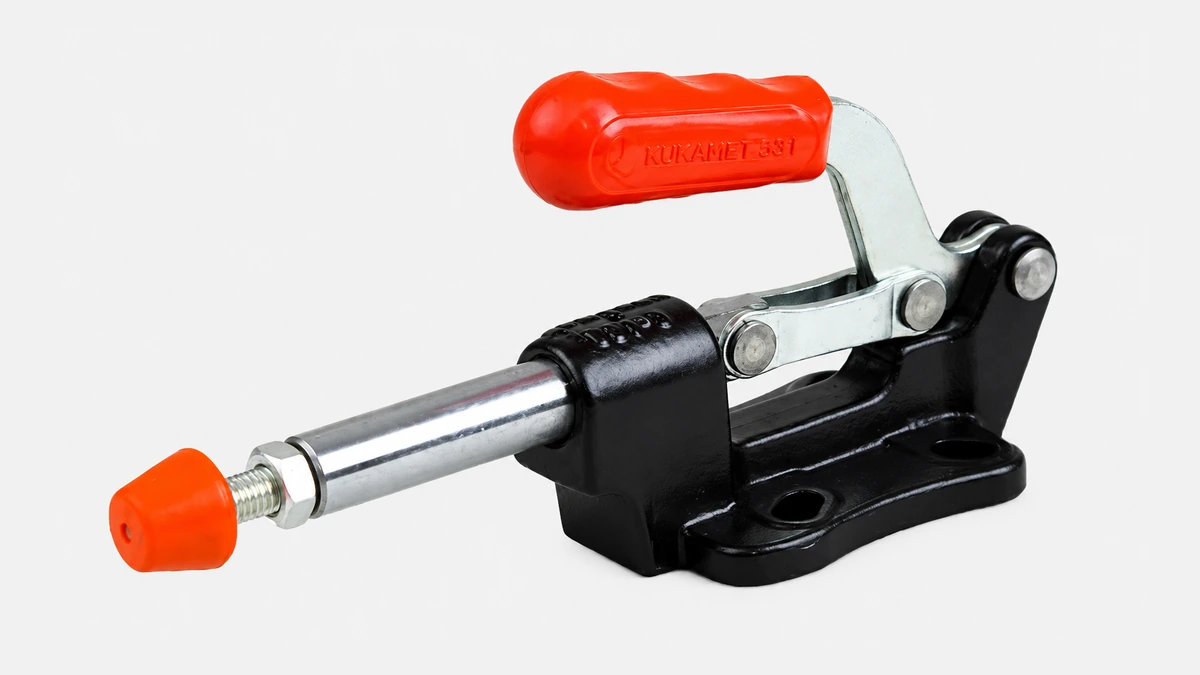

KUKAMET 531 ima horizontalnu montažnu bazu i tijelo izrađeno od lijevanog materijala GGG-60 s crnim elektrostatskim praškastim premazom. Klizni element izrađen je od tvrdo kromiranog čelika radi otpornosti na trošenje i koroziju, a dijelovi preklopnog mehanizma izrađeni su od čelika i pocinčani.
Gdje se najčešće koristi?

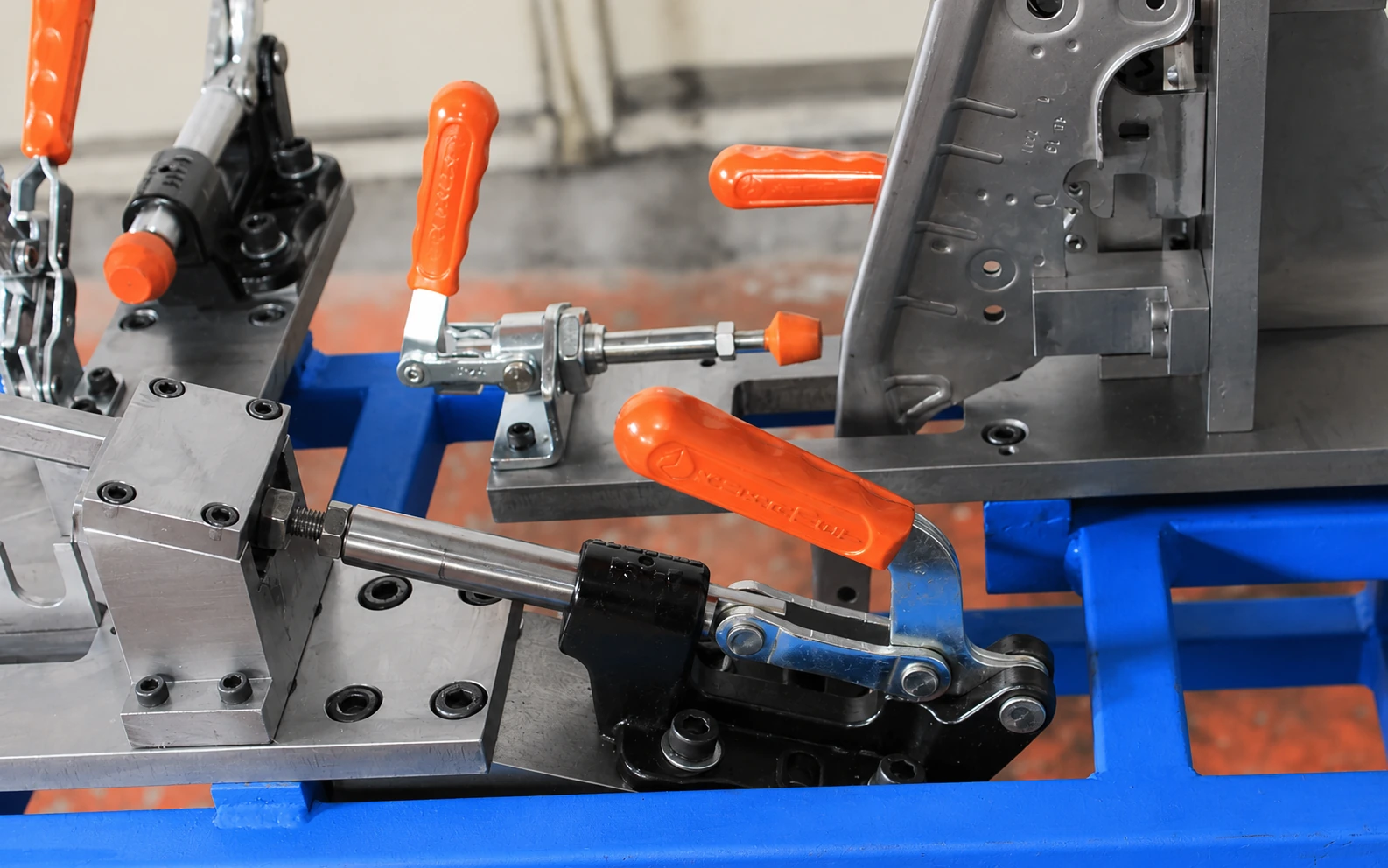

KUKAMET 531 koristi se u težim zavarivačkim, montažnim, obradnim i kontrolnim napravama kada je potreban pravocrtni potisak i veći kapacitet držanja. Klizni element može potiskivati obradak prema čvrstom graničniku ili, uz odgovarajući priključak, povlačiti i zatezati sklop.
Tehnički podaci KUKAMET 531
Modeli se razlikuju prema promjeru kliznog elementa, sili i hodu.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Klizni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|
| 531-3-Ø12 | Ø12 mm | 2.500 N | 3.700 N | 38 mm |
| 531-3-Ø14 | Ø14 mm | 2.500 N | 4.000 N | 38 mm |
| 531-4-Ø16 | Ø16 mm | 4.500 N | 8.100 N | 47 mm |
| 531-4-Ø18 | Ø18 mm | 4.500 N | 8.800 N | 47 mm |
| 531-5-Ø20 | Ø20 mm | 7.500 N | 18.450 N | 55 mm |
Dimenzije, hod i montažne rupe
Prije odabira provjerite promjer i duljinu kliznog elementa, položaj njegove osi, raspored montažnih rupa te puni radni luk ručke.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službenu tehničku tablicu, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Na službenoj KUKAMET stranici dostupni su aktualni podaci i 3D modeli pojedinih veličina.
Upit za KUKAMET 531
Za ponudu navedite model, promjer kliznog elementa i količinu. Za pomoć pri odabiru pošaljite potreban hod, očekivano opterećenje i skicu rasporeda montažnih rupa.
