Modularna konstrukcija s vertikalnom bazom
KUKAMET 242 pripada modularnoj seriji namijenjenoj zahtjevnijim proizvodnim napravama i velikom broju radnih ciklusa. Katalog za modularnu seriju navodi kovane čelične krakove, kaljene čahure i brušene svornjake. Osnovni 242 ima vertikalnu bazu, kompletan pritisni krak i veličine 242-2, 242-3, 242-4 i 242-6.
Gdje se najčešće koristi?

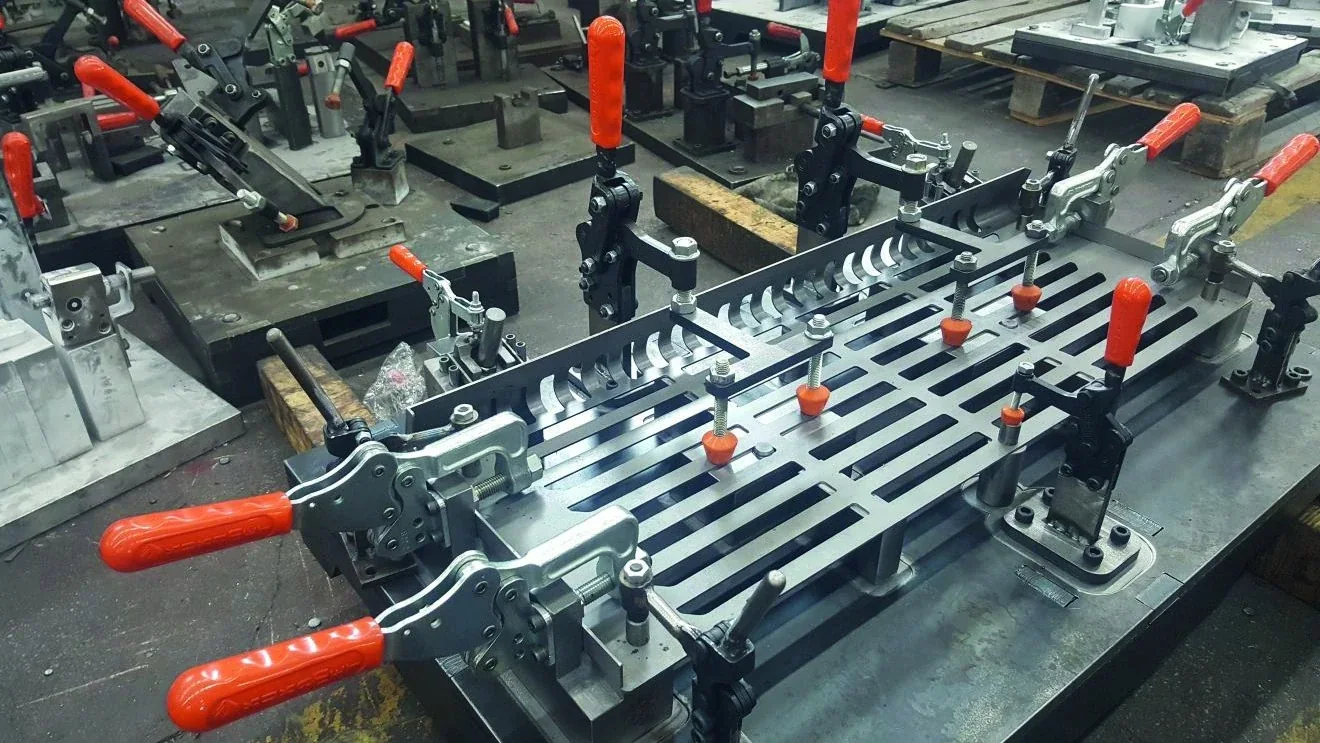

Model 242 prikladan je za veće zavarivačke i montažne naprave u kojima su važni robusna konstrukcija, ponavljajući ciklusi i vertikalna montažna baza. Otvaranje od 120° oslobađa širi prostor za umetanje obratka. Konačan odabir treba temeljiti na sili, prostoru i načinu oslanjanja obratka.
Osnovni modeli i sile KUKAMET 242
Detaljne dimenzije, montažne rupe i položaji mehanizma nalaze se u PDF izvatku iz službenog kataloga.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila pritiska F1 (N) | Kapacitet držanja F3 (N) | Kut otvaranja |
|---|---|---|---|
| 242-2 | 750 | 2.500 | 120° |
| 242-3 | 1.000 | 3.500 | 120° |
| 242-4 | 1.500 | 5.000 | 120° |
| 242-6 | 2.000 | 6.000 | 120° |
Dimenzije i montažne rupe
Prije izrade naprave provjerite dimenzije odabrane veličine, raspored rupa, prostor potreban za ručku i položaj kontaktnog elementa u PDF dokumentaciji.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže i raspored montažnih rupa. Za projektiranje nove naprave dostupne su i službena KUKAMET stranica te izravna CAD poveznica kada je potvrđena za ovaj model.
Upit za KUKAMET 242
Za ponudu pošaljite punu oznaku veličine i željenu količinu. Ako model još nije odabran, navedite način montaže baze, potreban položaj kontakta, raspoloživi prostor i potrebnu silu.
