Izvedba s lijevanim tijelom za velika opterećenja
KUKAMET 532 ima horizontalnu montažnu bazu i tijelo izrađeno od lijevanog materijala s crnim elektrostatskim praškastim premazom. Klizni element izrađen je od tvrdo kromiranog čelika radi otpornosti na trošenje i koroziju, a dijelovi preklopnog mehanizma izrađeni su od čelika i pocinčani. Najveća izvedba 532-5-Ø20 ima hod od 100 mm.
Gdje se najčešće koristi?

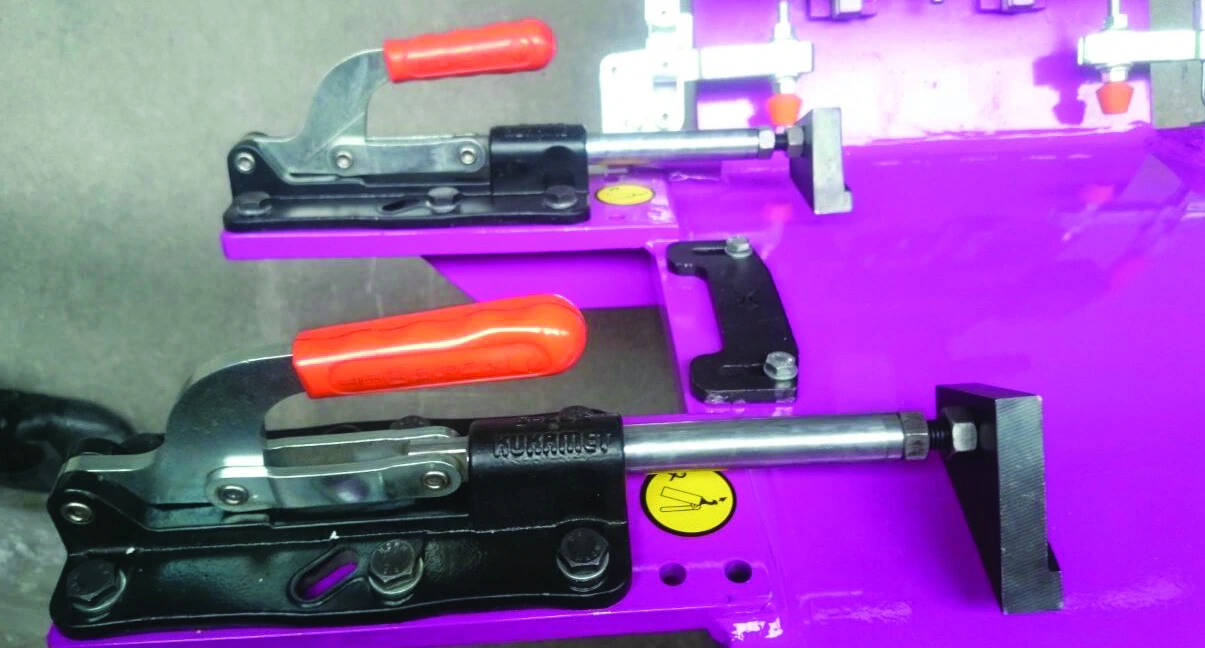

KUKAMET 532 koristi se u težim zavarivačkim, montažnim, obradnim i kontrolnim napravama kada je potreban pravocrtni potisak i veći kapacitet držanja. Model 532-5-Ø20 prikladan je za naprave u kojima radni ciklus zahtijeva hod kliznog elementa do 100 mm.
Tehnički podaci KUKAMET 532
Modeli se razlikuju prema promjeru kliznog elementa, sili i hodu.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Klizni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|
| 532-3-Ø12 | Ø12 mm | 2.500 N | 3.700 N | 38 mm |
| 532-3-Ø14 | Ø14 mm | 2.500 N | 4.000 N | 38 mm |
| 532-4-Ø16 | Ø16 mm | 4.500 N | 8.100 N | 47 mm |
| 532-4-Ø18 | Ø18 mm | 4.500 N | 8.800 N | 47 mm |
| 532-5-Ø20 | Ø20 mm | 7.500 N | 18.450 N | 100 mm |
Dimenzije, hod i montažne rupe
Prije odabira provjerite promjer i duljinu kliznog elementa, položaj njegove osi, raspored montažnih rupa te puni radni luk ručke. Model 532-5-Ø20 ima hod od 100 mm i veće ukupne dimenzije od ostalih veličina u seriji.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Srodna izvedba
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službenu tehničku tablicu, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Na službenoj KUKAMET stranici dostupni su aktualni podaci i 3D modeli pojedinih veličina.
Upit za KUKAMET 532
Za ponudu navedite model, promjer kliznog elementa i količinu. Za pomoć pri odabiru pošaljite potreban hod, očekivano opterećenje i skicu rasporeda montažnih rupa.
