mehanizam stege velikog momenta
6031-50
Osnovna pneumatska jedinica s deklariranim momentima pri 5 bar.
Konstrukcija i način rada
KUKAMET 6031-50 integrira pneumatski pogon i zatvoreni mehanizam velike nosivosti. Za razliku od drugih tablica u katalogu, performanse se ovdje izražavaju momentom u Nm. Stega koristi zasebnu pritisnu polugu 6030-1 i kompatibilan senzor položaja 150-690.
Primjena u proizvodnim napravama

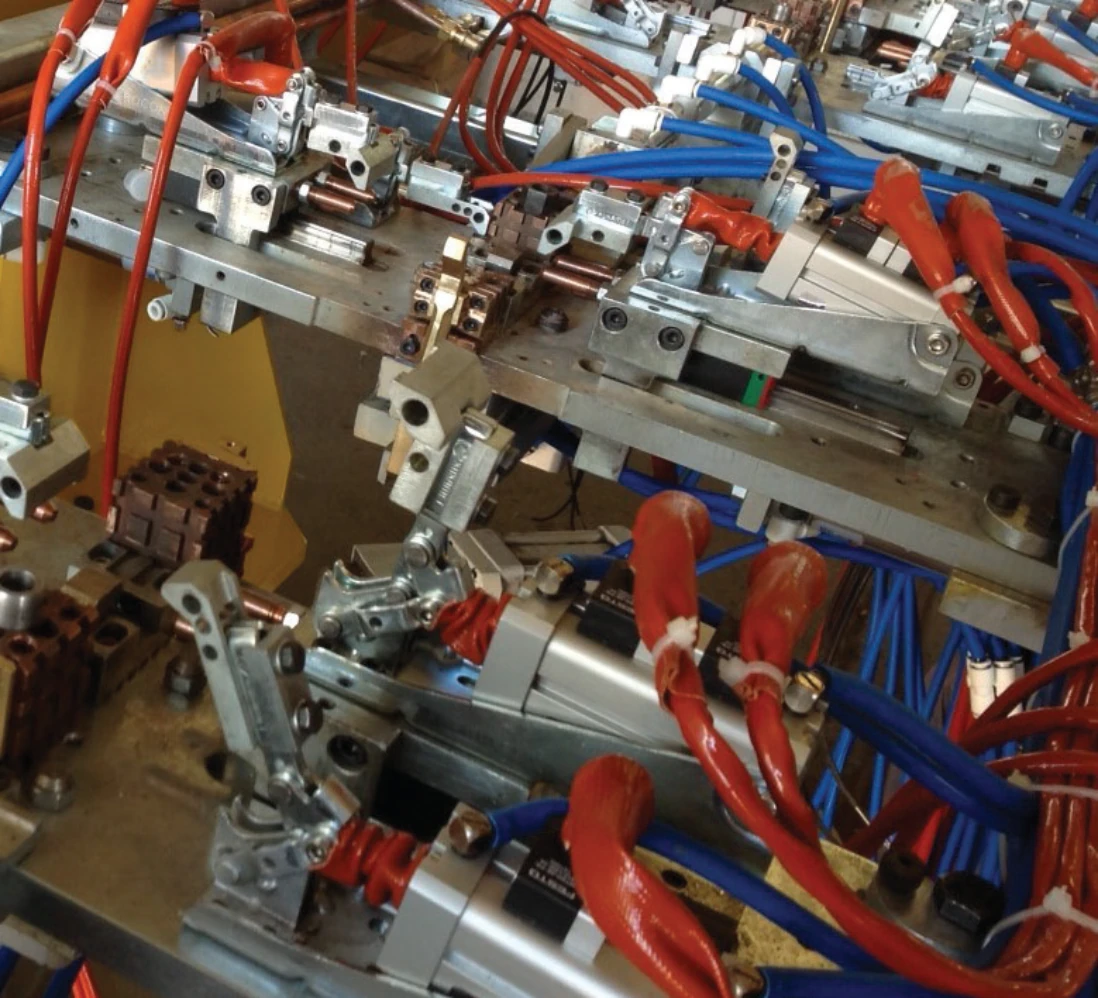

Stega velikog momenta koristi se u automatiziranim zavarivačkim linijama, karoserijskim napravama i velikim montažnim stanicama gdje su važni kompaktan tlocrt, ponovljiv kut poluge i visoki moment držanja. Polugu i kontaktni element treba projektirati prema stvarnoj udaljenosti od osi.
Tehnički podaci 6031
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Radni tlak | Moment stezanja | Moment držanja | Masa | Povezani elementi |
|---|---|---|---|---|---|
| 6031-50 | 5 bar | 160 Nm | 800 Nm | 3.500 g | 6030-1 poluga; 150-690 senzor |
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Oznaka | Uloga | Status na ovoj stranici |
|---|---|---|
| 6030-1 | pritisna poluga / čeljust za 6031 | potrebno odabrati prema sklopu |
| 150-690 | senzor položaja | naručuje se zasebno |
| 6030-2 | novija povezana poluga ili komponenta | podaci i dostupnost na upit |
| 6031-H | novija power-clamp izvedba | ne objavljujemo nepotpune specifikacije |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Moment stezanja i moment držanja ne smiju se prepisati kao sila u N. Za izračun približne sile na kontaktu moment se dijeli s efektivnim krakom poluge, uz dodatnu provjeru geometrije i sigurnosnog faktora. Senzor mora biti pravilno podešen na stvarne krajnje položaje.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 6031 pneumatsku stegu velikog momenta
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
