zavarena standardna serija
661
Pet konfiguracija od Q12 do Q20, radna sila do 7.500 N i kapacitet držanja do 15.000 N. Najširi standardni izbor u zavarenoj konstrukciji.
Konstrukcija i način rada
Serije 661 i 662 imaju zavarenu konstrukciju, dok 671, 672 i 673 koriste lijevano tijelo. 661 je standardna zavarena obitelj u pet konfiguracija, a 662 njezina senzorska alternativa u manjim Q12 i Q14 veličinama. Serija 671 pokriva usporediv raspon radnih sila u robusnijem lijevanom tijelu i postiže veći kapacitet držanja. Model 672 nije opća zamjena za 671, nego posebna Q20 long-stroke izvedba s hodom 95 mm. Model 673 je lijevana senzorska alternativa za Q12 i Q14, s kvadratnim klipom i utorom za detekciju položaja.

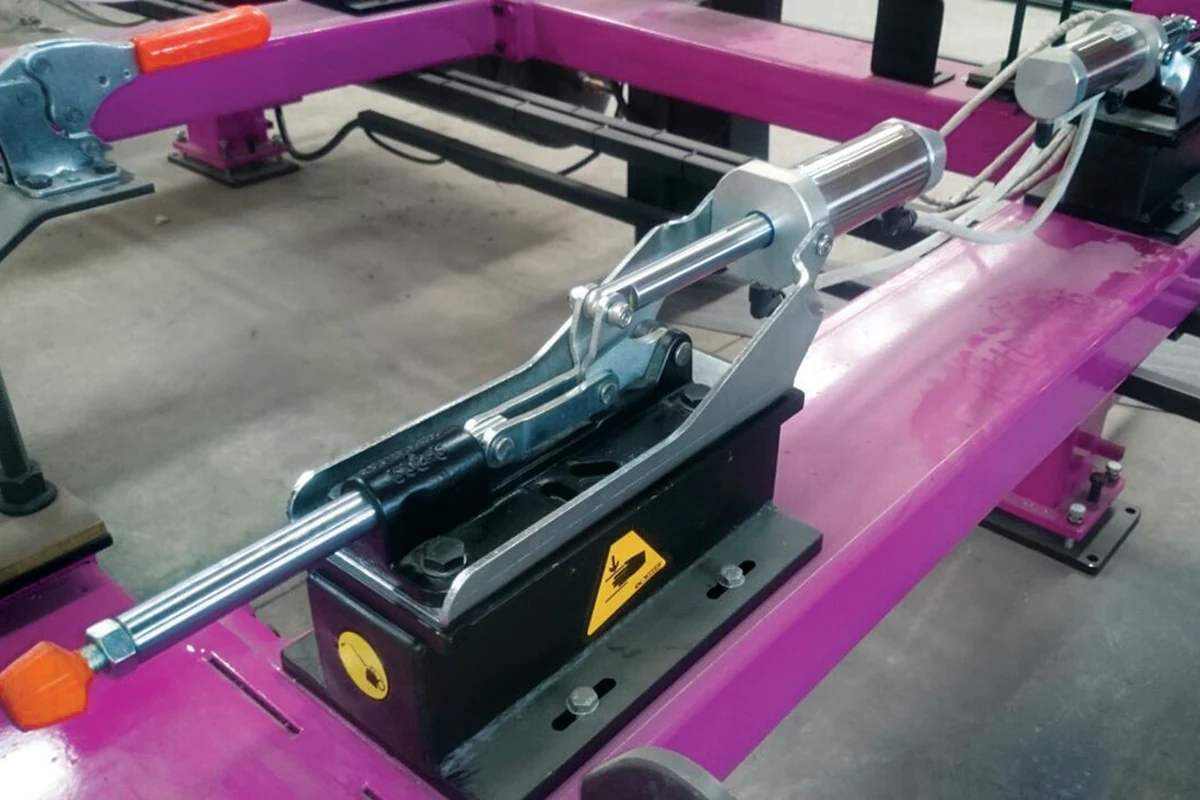

Primjena u proizvodnim napravama
Ove stege koriste se za aksijalno pozicioniranje, uvlačenje zatika, zatvaranje kliznih elemenata i automatsko pridržavanje u napravama gdje stražnji prostor nije dostupan. Pri odabiru treba usporediti hod, promjer klipnjače, položaj priključaka i potrebnu detekciju položaja.
Tehnički podaci 661, 662, 671, 672 i 673
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Konstrukcija | F1 radna sila | F3 kapacitet držanja | Vn / dvostruki hod | Hod | Masa |
|---|---|---|---|---|---|---|
| 661-3-Q12 | zavarena | 1.500 N | 2.960 N | 0,25 dm³ | 23 mm | 880 g |
| 661-3-Q14 | zavarena | 2.500 N | 3.200 N | 0,51 dm³ | 23 mm | 1.026 g |
| 661-4-Q16 | zavarena | 4.500 N | 6.650 N | 1,04 dm³ | 33 mm | 1.816 g |
| 661-4-Q18 | zavarena | 4.500 N | 7.200 N | 1,04 dm³ | 33 mm | 1.836 g |
| 661-5-Q20 | zavarena | 7.500 N | 15.000 N | 2,00 dm³ | 42 mm | 3.278 g |
| 662-3-Q12 | zavarena, kvadratni klip | 1.500 N | 2.960 N | 0,25 dm³ | 23 mm | 880 g |
| 662-3-Q14 | zavarena, kvadratni klip | 2.500 N | 3.200 N | 0,51 dm³ | 23 mm | 1.026 g |
| 671-3-Q12 | lijevana | 1.500 N | 3.700 N | 0,25 dm³ | 23 mm | 1.090 g |
| 671-3-Q14 | lijevana | 2.500 N | 4.000 N | 0,51 dm³ | 23 mm | 1.250 g |
| 671-4-Q16 | lijevana | 4.500 N | 8.100 N | 1,04 dm³ | 33 mm | 2.130 g |
| 671-4-Q18 | lijevana | 4.500 N | 8.800 N | 1,04 dm³ | 33 mm | 2.140 g |
| 671-5-Q20 | lijevana | 7.500 N | 18.450 N | 2,00 dm³ | 42 mm | 3.640 g |
| 672-5-Q20 | velika lijevana | 7.500 N | 18.450 N | 2,00 dm³ | 95 mm | 5.260 g |
| 673-3-Q12 | lijevana, kvadratni klip | 1.500 N | 3.700 N | 0,25 dm³ | 23 mm | 1.090 g |
| 673-3-Q14 | lijevana, kvadratni klip | 2.500 N | 4.000 N | 0,51 dm³ | 23 mm | 1.250 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Kako odabrati između zavarenih i lijevanih izvedbi
Za standardnu zavarenu izvedbu i najmanju masu polazi se od serije 661. Kada je potreban veći kapacitet držanja u usporedivoj klasi radne sile, prednost ima lijevana serija 671. Senzorski parovi su 662 i 673, dok se 672 bira samo kada je potreban znatno dulji hod od standardnih 23–42 mm.
Pneumatska integracija i upravljanje
Kod 662 i 673 magnetski senzor nije nužno uključen; utor i kvadratni klip samo omogućuju kontroliranu ugradnju odgovarajućeg senzora. Kod 672 treba posebno provjeriti bočno vođenje, raspoloživ prostor i stabilnost pomičnog elementa zbog hoda 95 mm. U svim izvedbama priključci, prigušnice i crijeva moraju ostati zaštićeni od prskanja zavarivanja i mehaničkog udara.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 661, 662, 671, 672 i 673 pneumatske stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
