Konstrukcija i način rada
C-kuka zahvaća odgovarajući protukomad ili rub i prikladna je kada podesiva U-kuka nije potrebna. Serije 411, 412 i 413 imaju usporedive radne podatke, a razlikuju se prema izvedbi montažne baze; serija 421 koristi posebnu petljastu C-kuku.
Gdje se najčešće koristi?

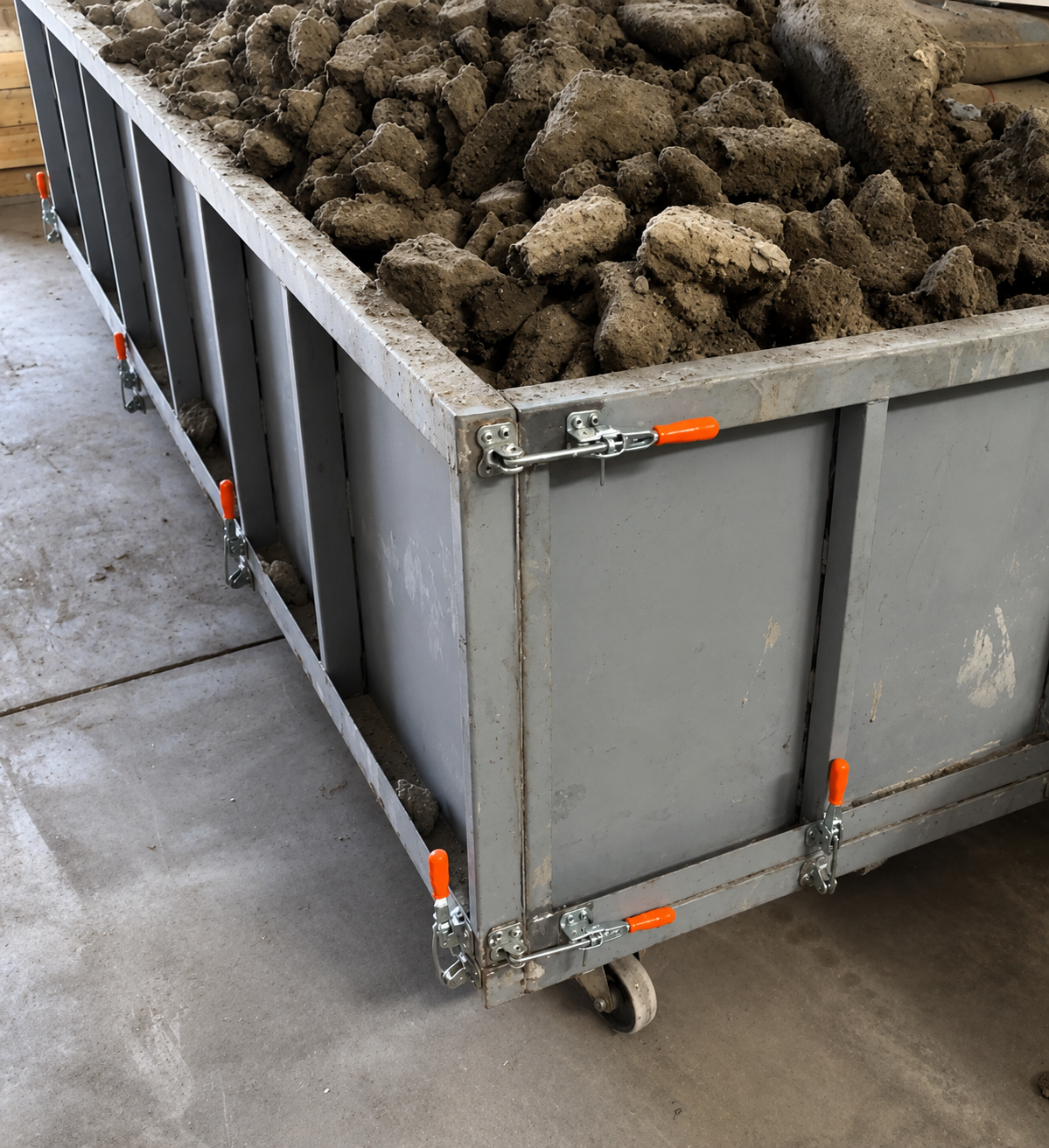

Ove kopče za zaključavanje koriste se na poklopcima spremnika, kolicima i transportnim sanducima, vratima kućišta, servisnim panelima i opremi koja se mora često otvarati, a zatim brzo i ponovljivo zategnuti.
Tehnički podaci 411/412/413/421
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Baza | Sila zatezanja F1 | Kapacitet držanja F3 | Duljina navoja | Masa |
|---|---|---|---|---|---|
| 411-2 / 412-2 | horizontalna / vertikalna | 1.500 N | 1.800 N | 50 mm | 210 g |
| 411-3 / 412-3 | horizontalna / vertikalna | 2.000 N | 2.500 N | 41 mm | 325 g |
| 411-4 / 412-4 | horizontalna / vertikalna | 3.500 N | 4.000 N | 55 mm | 860 g |
| 413-3 | U-oblikovana | 2.000 N | 2.500 N | 41 mm | 285 g |
| 421-3 | horizontalna, posebna kuka | 2.000 N | 2.500 N | 41 mm | 320 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu navoja i raspon podešavanja kuke, položaj protukomada, montažne rupe te slobodan prostor za ručku. Duljina navoja opisuje područje početnog podešavanja; kod opružnih izvedbi radni hod opruge naveden je zasebno.
F1 je sila kojom stega pri zatvaranju privlači protukomad, a F3 kataloški kapacitet držanja zaključanog mehanizma. Te vrijednosti nisu međusobno zamjenjive niti predstavljaju sigurnosni faktor cijelog sklopa.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena sila zatezanja približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 410-K
C-kuka za serije 411, 412 i 413.
KUKAMET 421-K
Posebna kuka za seriju 421.
KUKAMET 961/962/963
Protukomadi za serije 411, 412 i 413.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 411, 412, 413 i 421 stege s C kukom
Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajućeg modela i kompatibilne dodatne opreme.
