okruglo tijelo
6013
Ugradnja kroz otvor s maticom ili odgovarajućom prirubnicom.
Konstrukcija i način rada
Serije 6013, 6014 i 6016 dijele princip zakretanja i stezanja, ali su optimirane za različite montažne otvore. Okrugli 6013 učvršćuje se maticom ili prirubnicom, 6014 ima uspravno tijelo s bočnim priključcima, a 6016 prirubničko tijelo koje se može ugraditi s gornje ili donje strane ploče.

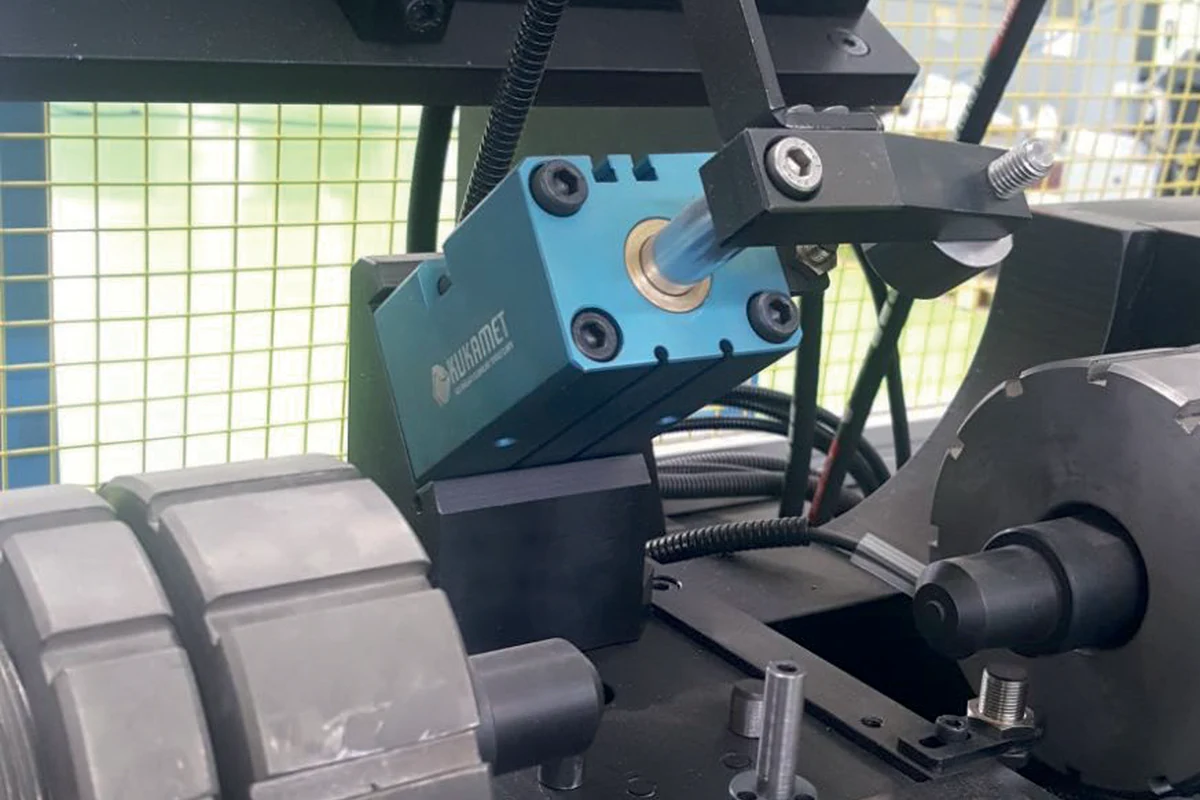

Primjena u proizvodnim napravama
Odabir se najčešće temelji na raspoloživoj debljini ploče, pristupu vijcima, smjeru dovoda zraka i mogućnosti zamjene stege bez rastavljanja naprave. Sve izvedbe oslobađaju prostor iznad obratka prije završnog stezanja.
Tehnički podaci 6013/6014/6016
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Veličina | 6013 sila / Vn / masa | 6014 sila / Vn / masa | 6016 sila / Vn / masa | Y hod |
|---|---|---|---|---|
| 25 | 170 N / 0,14 dm³ / 300 g | 170 N / 0,15 dm³ / 400 g | 170 N / 0,15 dm³ / 430 g | 28 mm |
| 32 | 270 N / 0,28 dm³ / 480 g | 270 N / 0,28 dm³ / 710 g | 270 N / 0,28 dm³ / 750 g | 30 mm |
| 40 | 450 N / 0,47 dm³ / 560 g | 450 N / 0,47 dm³ / 785 g | 450 N / 0,47 dm³ / 840 g | 30 mm |
| 50 | 700 N / 0,88 dm³ / 1.000 g | 700 N / 0,88 dm³ / 1.160 g | 700 N / 0,88 dm³ / 1.270 g | 36 mm |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Prirubnice, matice i poluge moraju odgovarati veličini tijela; ne postoji jedan univerzalni pribor za sve promjere. Ugradbeni otvor i ravnost ploče treba izraditi prema tvorničkom crtežu kako ne bi došlo do deformacije kućišta i propuštanja.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 6013, 6014 i 6016 pneumatske zakretne stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
