Zavarena čelična konstrukcija za veća opterećenja

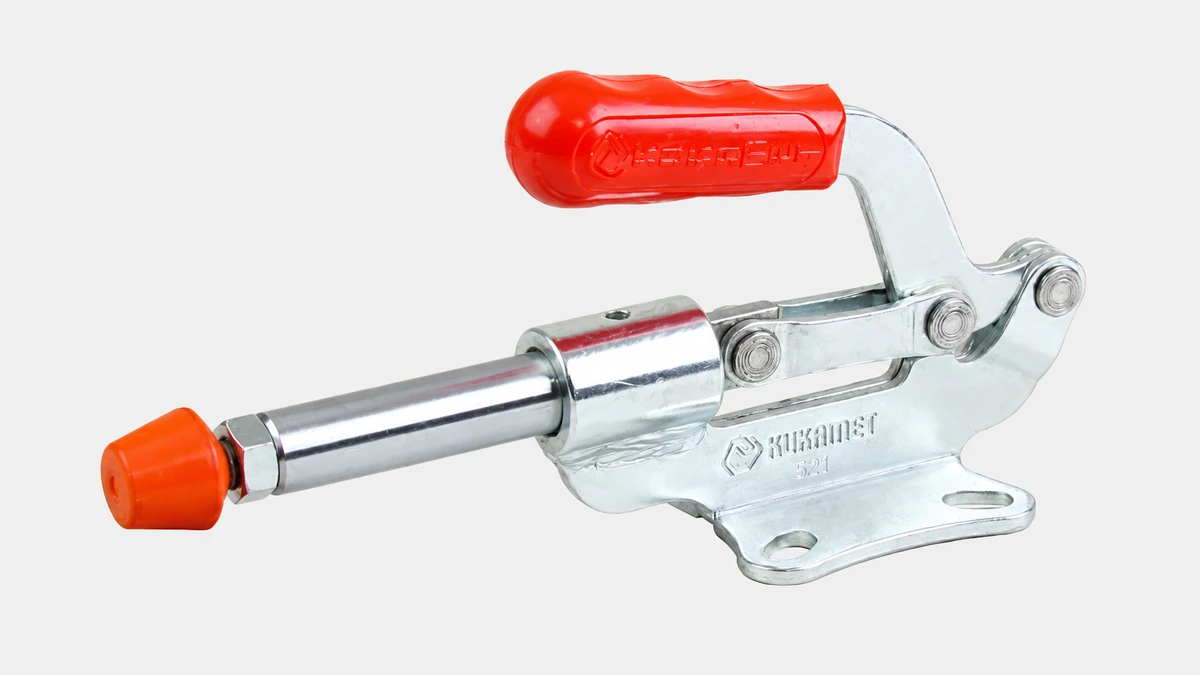

KUKAMET 521 koristi zavarenu čeličnu bazu i snažan klizni element. U odnosu na standardnu seriju 511, konstrukcija je namijenjena zahtjevnijim napravama, većim kontaktnim silama i višem kapacitetu držanja. Različiti promjeri kliznog elementa omogućuju odabir prema očekivanom opterećenju i načinu spajanja kontaktnog elementa.
Gdje se najčešće koristi?

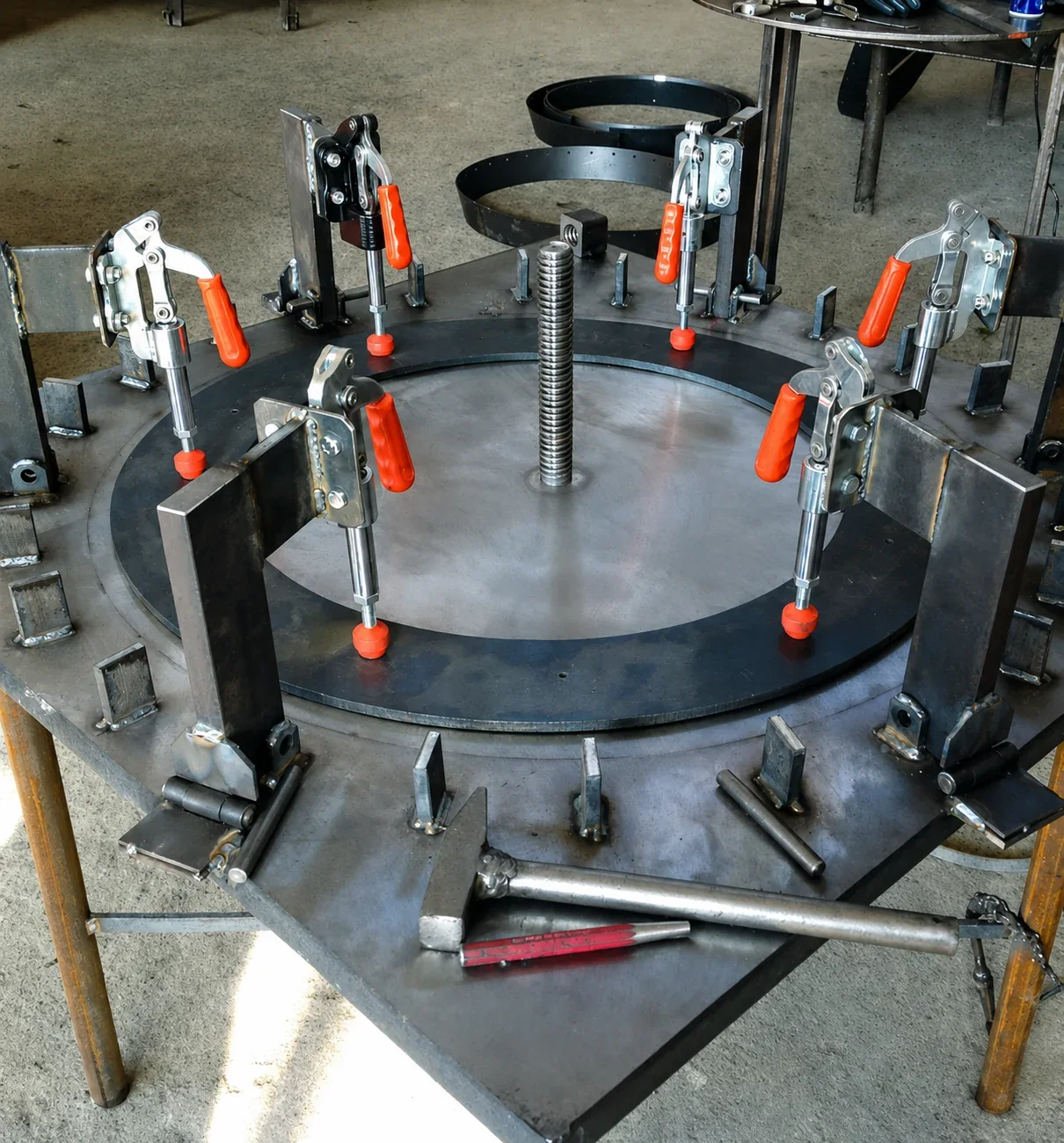

Prikladna je za zavarivačke i montažne naprave, teže obradne prihvate, pozicioniranje većih profila i konstrukcije u kojima pravocrtni potisnik mora pouzdano prenijeti veću silu prema čvrstom osloncu. Zavarena baza može biti dobar izbor kada je prioritet robusnost, a ne minimalna masa ili najkompaktnije dimenzije.
Osnovni modeli i sile KUKAMET 521
Modeli se razlikuju prema promjeru kliznog elementa, sili i hodu.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Klizni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|
| 521-3-Ø12 | Ø12 mm | 2.500 N | 2.960 N | 38 mm |
| 521-3-Ø14 | Ø14 mm | 2.500 N | 3.200 N | 38 mm |
| 521-4-Ø16 | Ø16 mm | 4.500 N | 6.650 N | 47 mm |
| 521-4-Ø18 | Ø18 mm | 4.500 N | 7.200 N | 47 mm |
| 521-5-Ø20 | Ø20 mm | 7.500 N | 15.000 N | 55 mm |
Dimenzije, hod i montažne rupe
Provjerite promjer i duljinu kliznog elementa, hod, položaj ručke te raspored rupa zavarene baze. Odabrani kontaktni element mora odgovarati načinu oslanjanja obratka.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 521
Za ponudu navedite punu oznaku s promjerom kliznog elementa, potrebnu količinu i podatke o očekivanom opterećenju. Za novu napravu korisni su potrebni hod i položaj kontakta.
