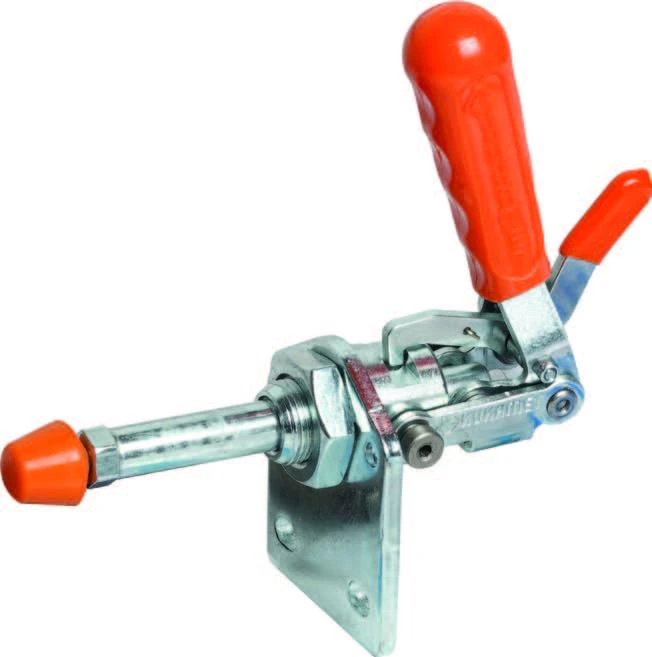

izvedba sa sigurnosnom kočnicom
512-L
Zaključana izvedba za primjene u kojima je poželjna dodatna zaštita od neželjenog otvaranja ručke.
Pravocrtni hod s vertikalnom bazom

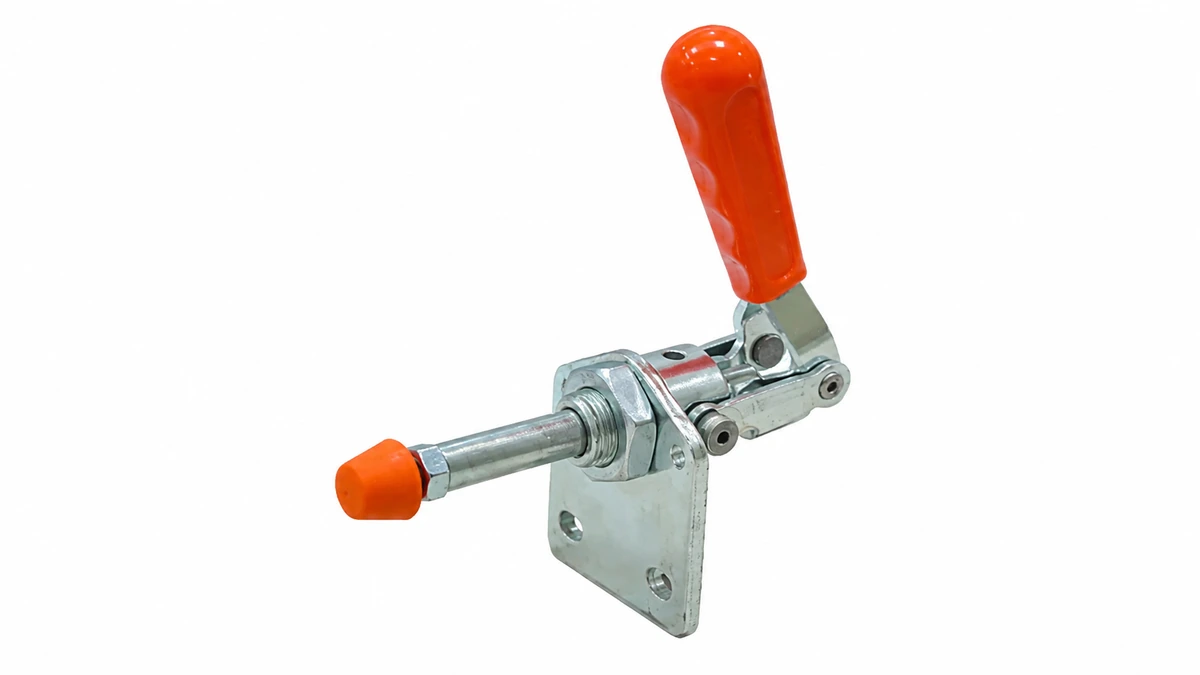

KUKAMET 512 koristi klizni potisnik koji se pomiče duž osi i zaključava preklopnim mehanizmom, dok vertikalno oblikovana baza omogućuje drugačiju integraciju u konstrukciju naprave. Ovaj je model koristan kada geometrija standardne horizontalne baze ne odgovara raspoloživom prostoru ili željenoj visini osi potisnika.
Gdje se najčešće koristi?
Primjenjuje se u montažnim, kontrolnim, zavarivačkim i obradnim napravama u kojima je potrebno bočno ili čeono djelovanje kliznog elementa, ali raspored konstrukcije pogoduje vertikalnoj bazi. Tipične zadaće uključuju potiskivanje obratka prema graničniku, zatvaranje kliznog prihvata, pridržavanje profila ili aktiviranje pomoćnog elementa naprave.
Osnovni modeli i hod KUKAMET 512
Modeli se razlikuju prema sili, hodu i veličini pritisnog vijka.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila pritiska F1 | Kapacitet držanja F3 | Hod | Pritisni vijak |
|---|---|---|---|---|
| 512-1 | 800 N | 970 N | 22 mm | M5 × 35 |
| 512-2 | 1.500 N | 1.700 N | 27 mm | M6 × 40 |
| 512-3 | 2.500 N | 2.640 N | 38 mm | M8 × 50 |
| 512-5 | 3.500 N | 3.700 N | 53 mm | M10 × 70 |
| 512-6 | 4.500 N | 4.650 N | 53 mm | M12 × 80 |
| 512-7 | 4.500 N | 5.400 N | 51 mm | M12 × 80 |
Dimenzije, hod i montažne rupe
Posebno provjerite visinu osi kliznog elementa i raspored rupa vertikalne baze, jer oni određuju uklapanje stege u konstrukciju naprave.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 512
Za ponudu navedite punu oznaku modela i količinu. Za provjeru uklapanja pošaljite podatke o potrebnoj visini osi potisnika, hodu, raspoloživom prostoru i željenoj sili.
