kvadratno tijelo
6011
Anodizirano aluminijsko tijelo, tvrdo kromirana klipnjača i senzorski kanali.
Konstrukcija i način rada
Model 6011 ima kvadratno anodizirano aluminijsko tijelo, a 6012 blok-tijelo s drukčijim montažnim rasporedom. Obje serije imaju magnetski klip i kanale za senzore. Oznake R i L određuju smjer zakreta poluge gledano prema tvorničkom crtežu. Stezanje se ostvaruje samo tijekom završnog vertikalnog Y hoda, ne tijekom zakretanja.

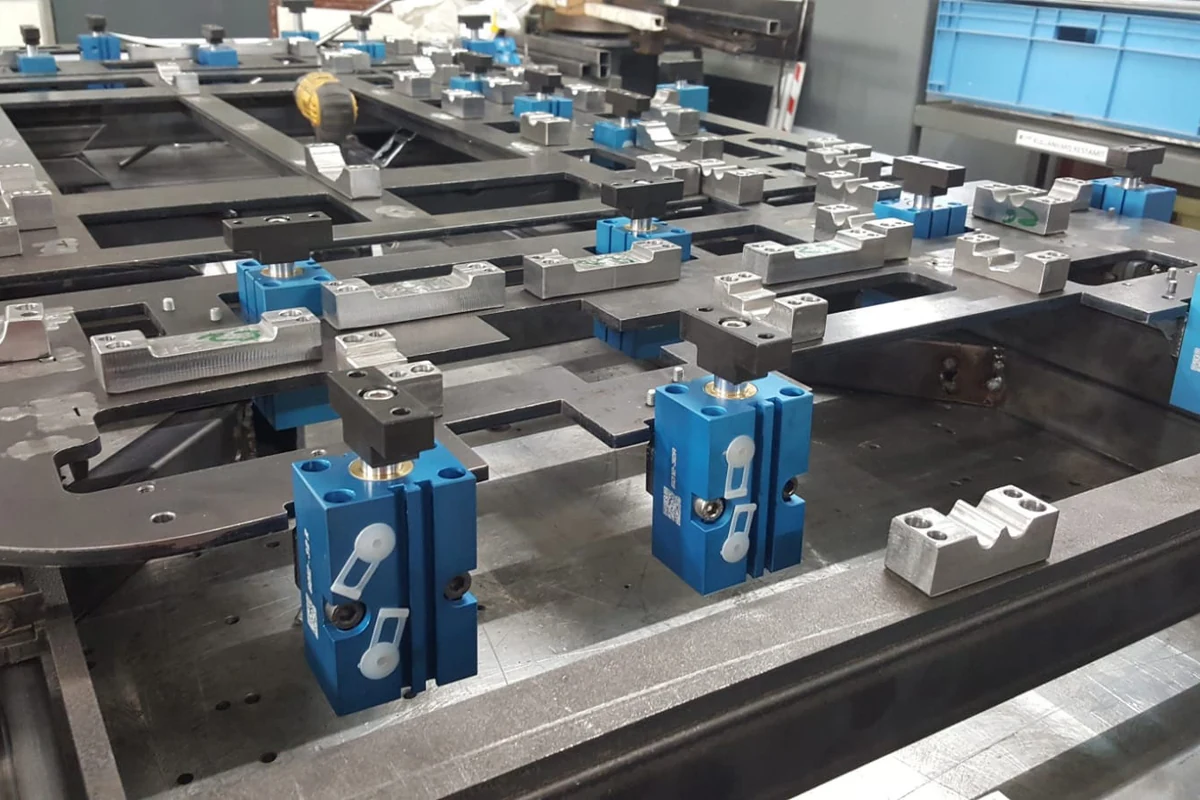

Primjena u proizvodnim napravama
Zakretne stege oslobađaju prostor iznad obratka pri ulaganju i vađenju. Primjenjuju se u automatiziranim zavarivačkim i montažnim napravama, na obradnim centrima i u kontrolnim stanicama gdje bi trajno postavljena poluga ometala manipulaciju.
Tehnički podaci 6011/6012
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Tijelo / smjer | F1 sila stezanja | Vn / dvostruki hod | Y hod | Masa |
|---|---|---|---|---|---|
| 6011-25-R/L | kvadratno, desno/lijevo | 200 N | 0,10 dm³ | 28 mm | 360 g |
| 6011-32-R/L | kvadratno, desno/lijevo | 300 N | 0,23 dm³ | 26 mm | 600 g |
| 6011-40-R/L | kvadratno, desno/lijevo | 600 N | 0,40 dm³ | 26 mm | 780 g |
| 6011-50-R/L | kvadratno, desno/lijevo | 900 N | 0,96 dm³ | 38 mm | 1.430 g |
| 6012-25-R/L | blok, desno/lijevo | 170 N | 0,15 dm³ | 28 mm | 400 g |
| 6012-32-R/L | blok, desno/lijevo | 270 N | 0,28 dm³ | 30 mm | 670 g |
| 6012-40-R/L | blok, desno/lijevo | 450 N | 0,47 dm³ | 30 mm | 950 g |
| 6012-50-R/L | blok, desno/lijevo | 700 N | 0,88 dm³ | 36 mm | 1.600 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
KUKAMET katalog za zakretne serije navodi filtrirani i podmazani zrak. Zaštitni adapter klipnjače 6010-5 i odgovarajuća poluga 6010-6 posebno su korisni u okolini zavarivanja. Poluga ne smije dodirnuti obradak prije završetka zakreta jer bi nastalo bočno opterećenje klipnjače.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 6011 i 6012 pneumatske zakretne stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
