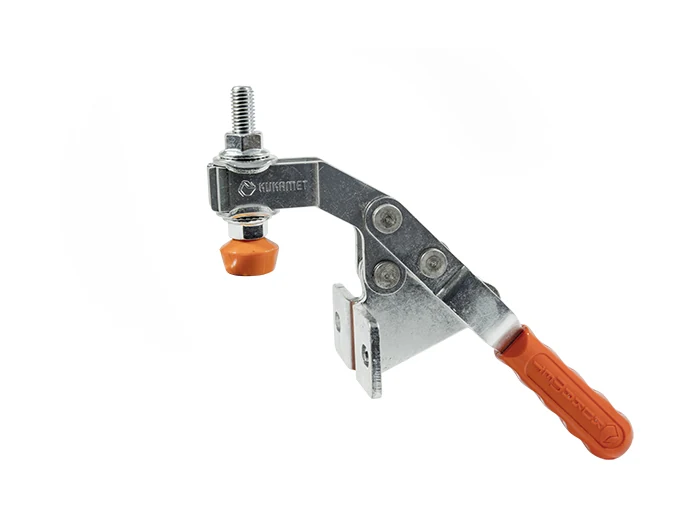

KUKAMET 133 – kompaktna bočna stega do 5.000 N kapaciteta držanja
KUKAMET 133 ima bočnu montažnu bazu i horizontalan položaj ručke u stegnutom stanju. Za razliku od serije 113 s više veličina, serija 133 obuhvaća snažniji model 133-5 sa silom pritiska 4.500 N i kapacitetom držanja 5.000 N.
Konstrukcija je prikladna kada raspoloživi prostor i zahtjev za silom ne odgovaraju standardnoj seriji 113. Precizne dimenzije, kut otvaranja i raspored rupa dostupni su u zasebnom PDF-u modela 133.
bočna baza4.500 N pritisne sile5.000 N kapaciteta držanja
Gdje se najčešće koristi?

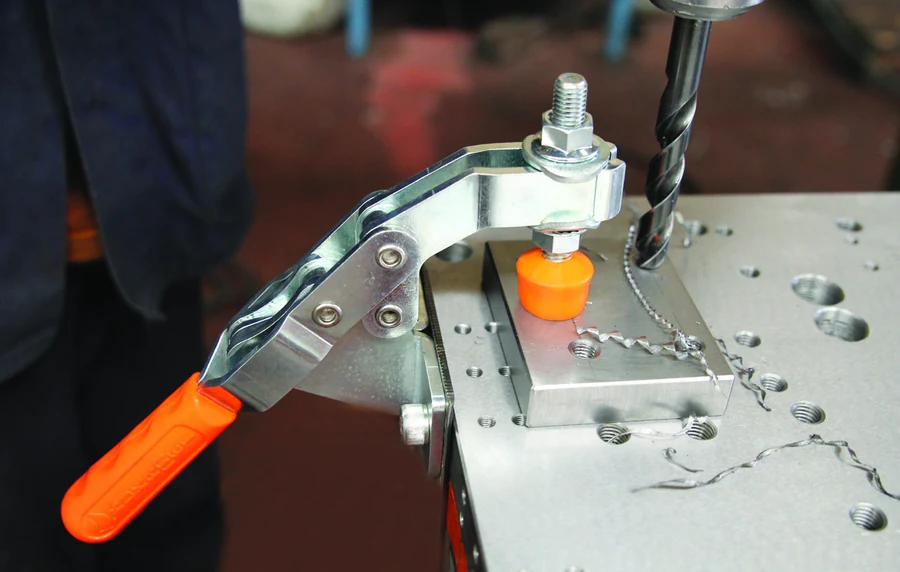

Model 133 može se koristiti u bušaćim, montažnim i zavarivačkim napravama gdje obradak treba snažno pritisnuti uz referentnu plohu. Jedna definirana veličina pojednostavljuje odabir kada tražena sila odgovara njegovu rasponu.
Osnovni modeli i sile KUKAMET 133
Sažetak služi za početni odabir. Dimenzije, rupe za montažu, kut otvaranja i sve sile koje ovise o položaju provjerite u tvorničkom PDF-u.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Pritisni vijak | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|---|
| 133-5 | M12x80 | 4500 / 3250 | 5000 / 3500 |
Dimenzije i montažni podaci
Preuzmite službeni PDF modela prije izrade nosača ili šablone. Kod izvedbi s punim krakom sila ovisi o stvarnom položaju kontaktne točke.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i CAD modeli
Za projektiranje naprave koristite PDF modela i odgovarajući TraceParts 2D/3D model. TraceParts može tražiti besplatnu registraciju i prijavu prije preuzimanja datoteke.
Upit za KUKAMET 133
Pošaljite punu oznaku veličine, željenu količinu i po mogućnosti fotografiju ili nacrt naprave. Provjerit ćemo odgovara li tražena izvedba, aktualnu raspoloživost i rok isporuke.
