izvedba s posebnom ručkom
533-H

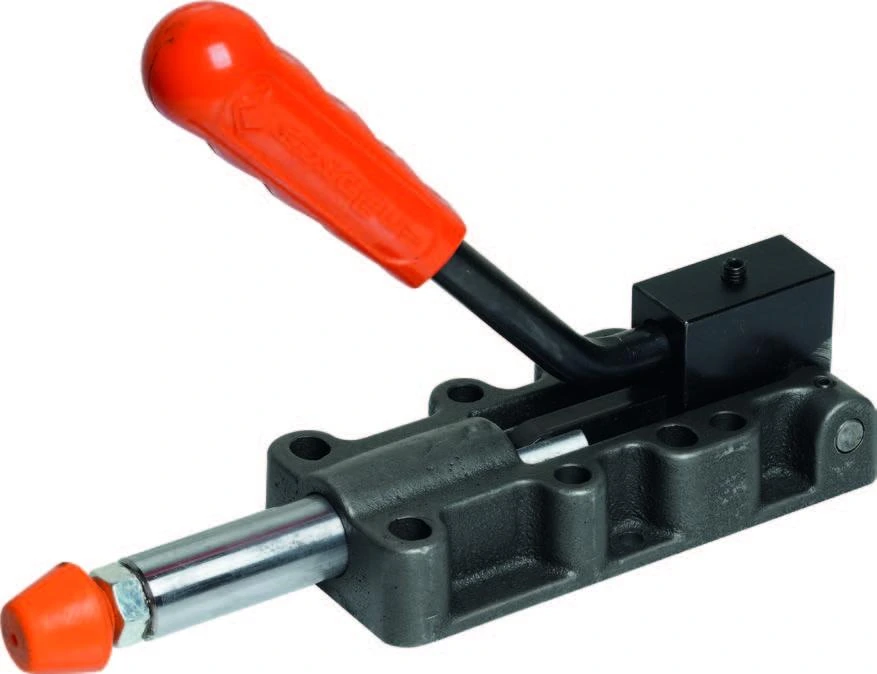

533-H zadržava iste sile i hod kao model 533, uz drugačiju izvedbu upravljačke ručke.
Stega za velika opterećenja s okruglim kliznim elementom

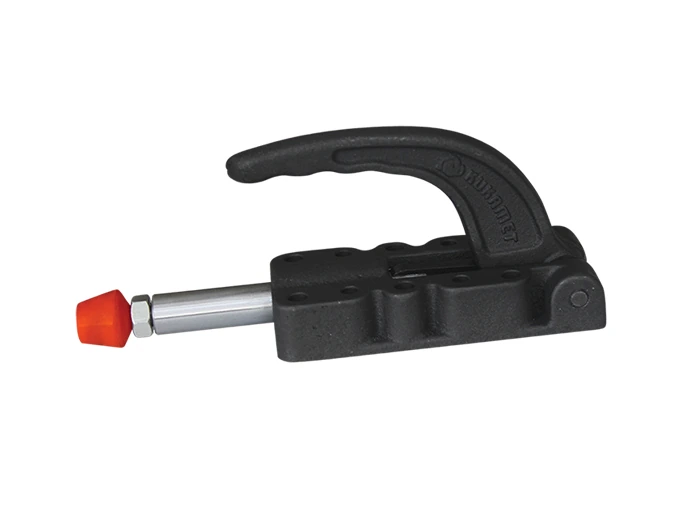

KUKAMET 533 koristi lijevano tijelo i okrugli tvrdo kromirani klizni element s podesivim pritisnim vijkom. Dvije veličine pokrivaju sile pritiska do 12.000 N i kapacitet držanja do 29.000 N.
Gdje se najčešće koristi?
Namijenjena je velikim zavarivačkim i montažnim napravama, teškim pozicionirnim sklopovima, obradnim prihvatima i posebnim strojevima u kojima je potrebna visoka pravocrtna sila uz klasičan okrugli klizni element i podesivi kontakt.
Tehnički podaci KUKAMET 533
Modeli se razlikuju prema promjeru kliznog elementa, hodu i nazivnim silama.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Radni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|
| 533-4 | okrugli Ø14 mm | 7.000 N | 11.000 N | 38 mm |
| 533-5 | okrugli Ø20 mm | 12.000 N | 29.000 N | 50 mm |
Dimenzije, hod i montažne rupe
Kod ovih sila posebno je važno provjeriti krutost cijele naprave, oslonce obratka, presjek nosača i način spajanja kontaktnog elementa. Nazivni kapacitet stege ne može nadoknaditi savijanje konstrukcije.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 533
Za ponudu navedite veličinu modela 533 i količinu. Kod novih naprava pošaljite podatke o potrebnoj sili, hodu, osloncima obratka i položaju kontakta.
