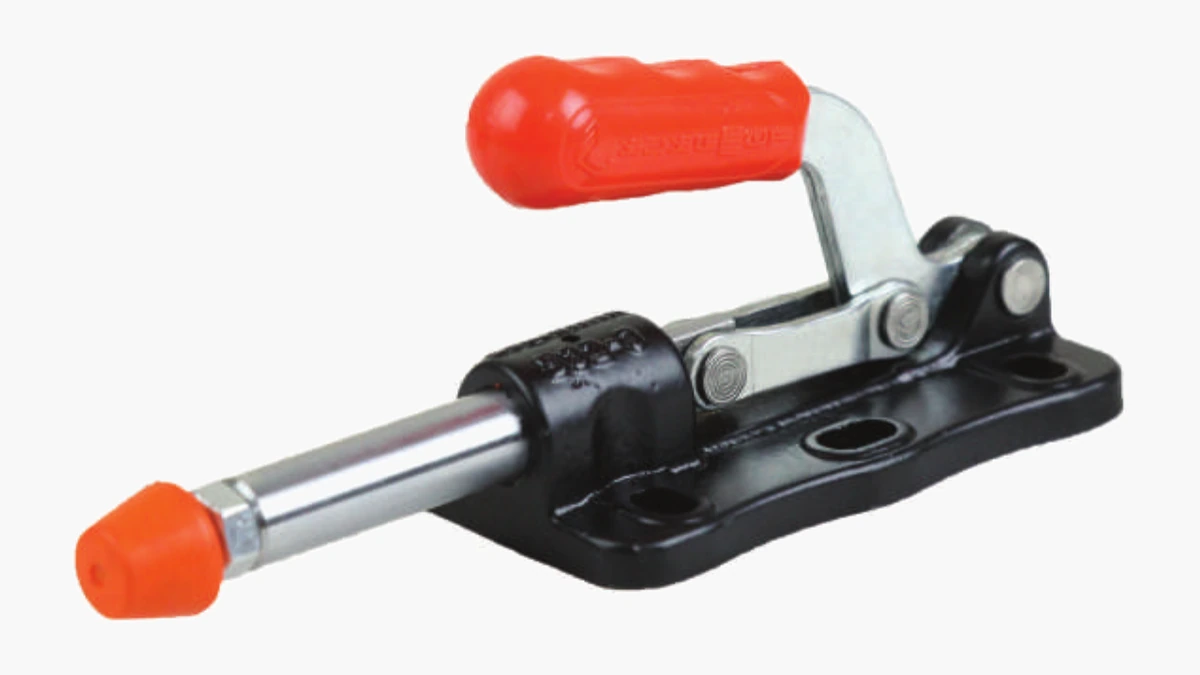

532
Lijevano tijelo za velika opterećenja s horizontalnom bazom; najveća izvedba ima hod od 100 mm.
Izvedba za velika opterećenja s ručkom koja se otvara do 180°

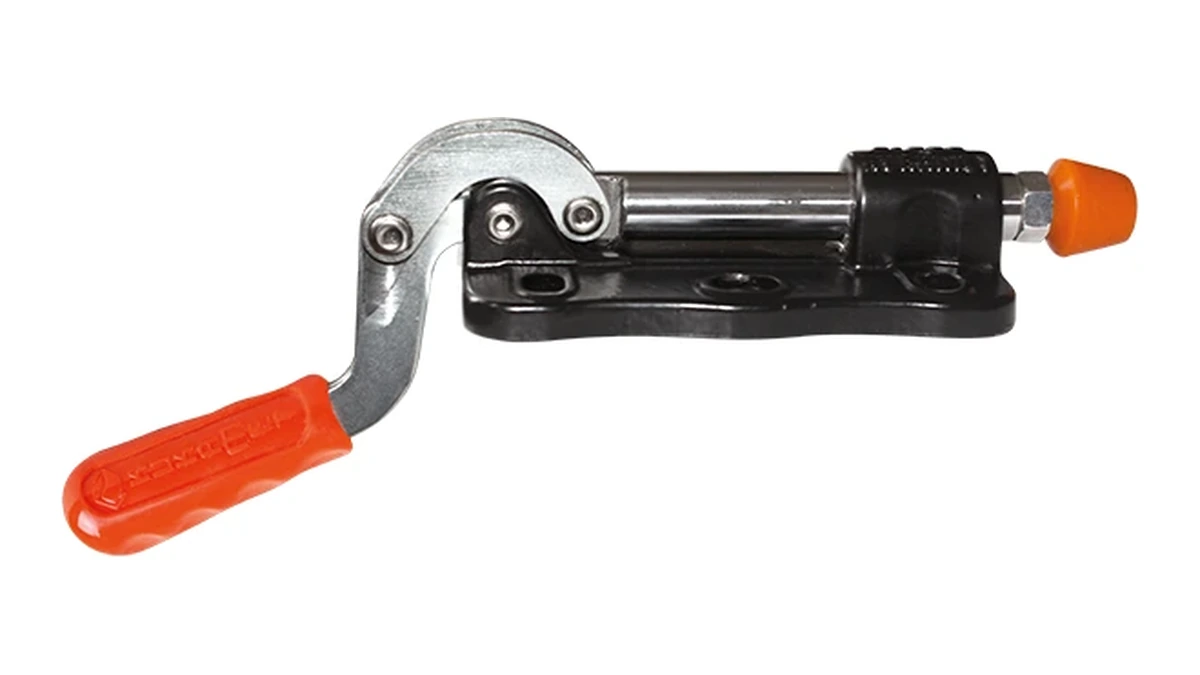

KUKAMET 536 ima horizontalnu montažnu bazu i lijevano tijelo s crnim elektrostatskim praškastim premazom. Klizni element izrađen je od tvrdo kromiranog čelika radi otpornosti na trošenje i koroziju, dok su čelični dijelovi preklopnog mehanizma pocinčani. Glavna razlika u odnosu na srodne modele za velika opterećenja jest ručka koja se pri otvaranju zakreće do približno 180° i oslobađa prostor uz os kliznog elementa.
Gdje se najčešće koristi?

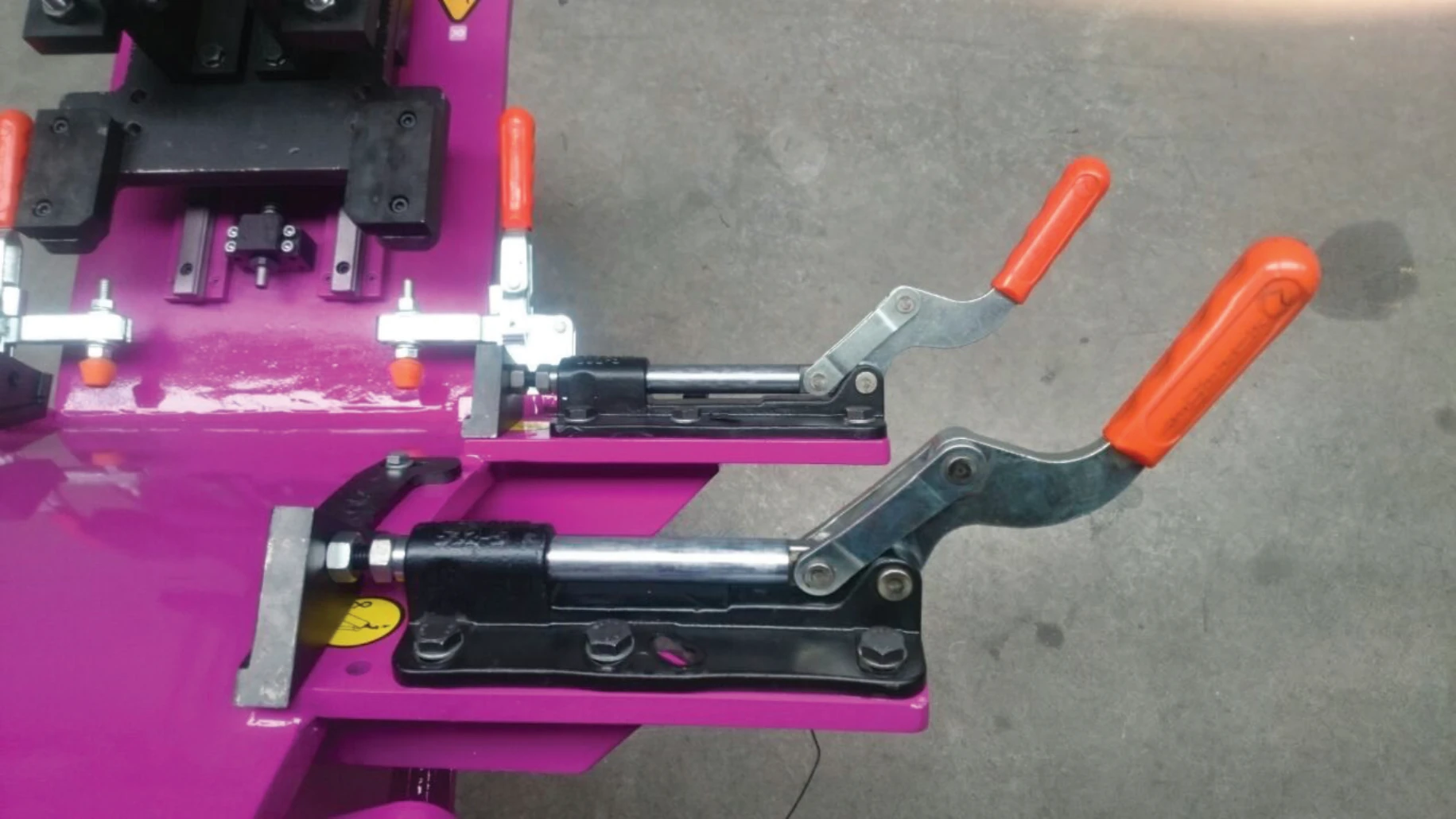

Model 536 prikladan je za robusne montažne, obradne, kontrolne i zavarivačke naprave u kojima pravocrtni potisak mora ostati u osi obratka, a otvorena ručka ne smije ograničavati pristup radnom području. Veliki kut otvaranja posebno je koristan kada operator, alat ili susjedni elementi naprave trebaju slobodan prostor neposredno uz stegu.
Tehnički podaci KUKAMET 536
Serija obuhvaća pet izvedbi s kliznim elementima promjera od 12 do 20 mm. Najveći model 536-5-Ø20 ima hod od 92 mm, silu pritiska 7.500 N i kapacitet držanja 18.450 N.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Klizni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod | Pritisni vijak | Masa |
|---|---|---|---|---|---|---|
| 536-3-Ø12 | Ø12 mm | 2.500 N | 3.700 N | 38 mm | M8 × 50 | 600 g |
| 536-3-Ø14 | Ø14 mm | 2.500 N | 4.000 N | 38 mm | M8 × 50 | 610 g |
| 536-4-Ø16 | Ø16 mm | 4.500 N | 8.100 N | 47 mm | M10 × 70 | 1.030 g |
| 536-4-Ø18 | Ø18 mm | 4.500 N | 8.800 N | 47 mm | M10 × 70 | 1.060 g |
| 536-5-Ø20 | Ø20 mm | 7.500 N | 18.450 N | 92 mm | M12 × 80 | 2.900 g |
Provjera prostora za ručku
Prije ugradnje provjerite puni luk ručke od približno 180°, raspoloživi prostor iza stege, položaj osi kliznog elementa i pristup pritisnom vijku. Otvorena ručka ne smije ulaziti u područje alata, obratka ili susjedne stege.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Srodne izvedbe za velika opterećenja
bočna ručka u desnoj ili lijevoj izvedbi

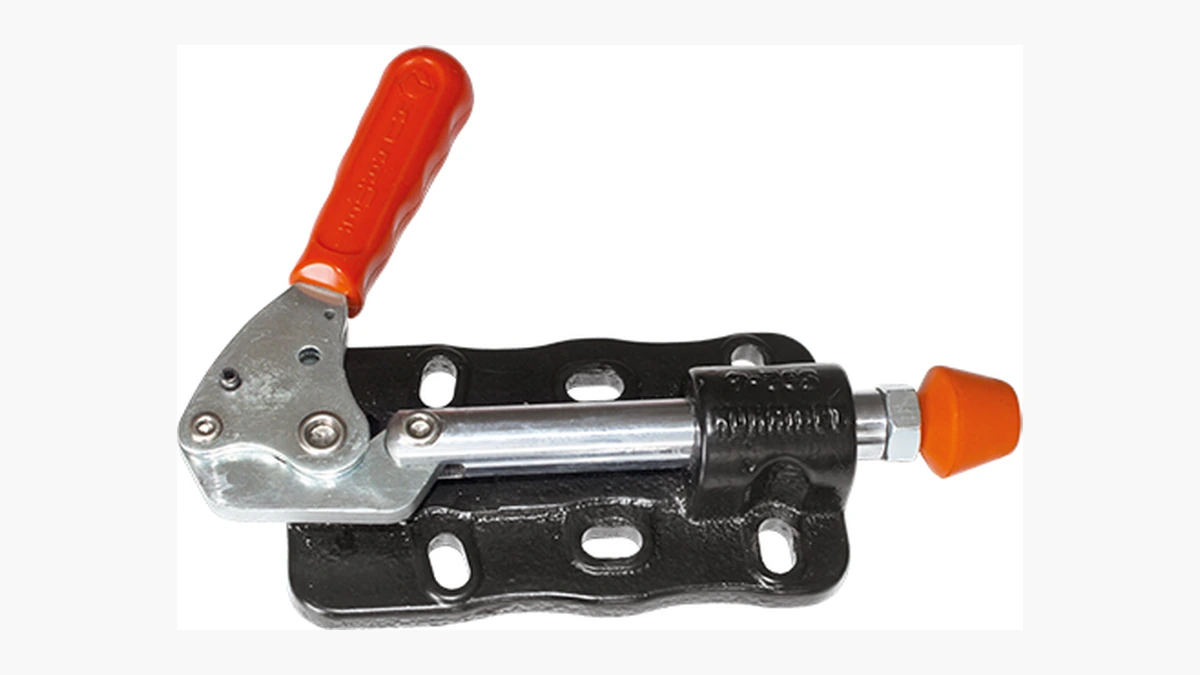

535-R/L
Izvedba za naprave u kojima se ručki mora pristupati s određene bočne strane.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službenu tehničku tablicu, dimenzijske crteže, hod kliznog elementa, sile i raspored montažnih rupa. Na službenoj KUKAMET stranici dostupni su aktualni podaci i 3D modeli pojedinih veličina.
Upit za KUKAMET 536
Pošaljite nam željenu veličinu ili podatke o potrebnom hodu, promjeru kliznog elementa, sili, raspoloživom prostoru i položaju ručke. Na temelju toga možemo pomoći odabrati odgovarajuću izvedbu.
