zavarena konstrukcija
621
Lakše zavarene izvedbe za standardne aksijalne zadatke.
Konstrukcija i način rada
Serije 621 i 641 stvaraju pravocrtno aksijalno gibanje bez zakretanja pritisne poluge. Pneumatski priključak i cilindar nalaze se iza mehanizma. Model 621 ima zavarenu čeličnu konstrukciju, dok 641 koristi lijevano tijelo i veći kapacitet držanja pri usporedivoj radnoj sili.

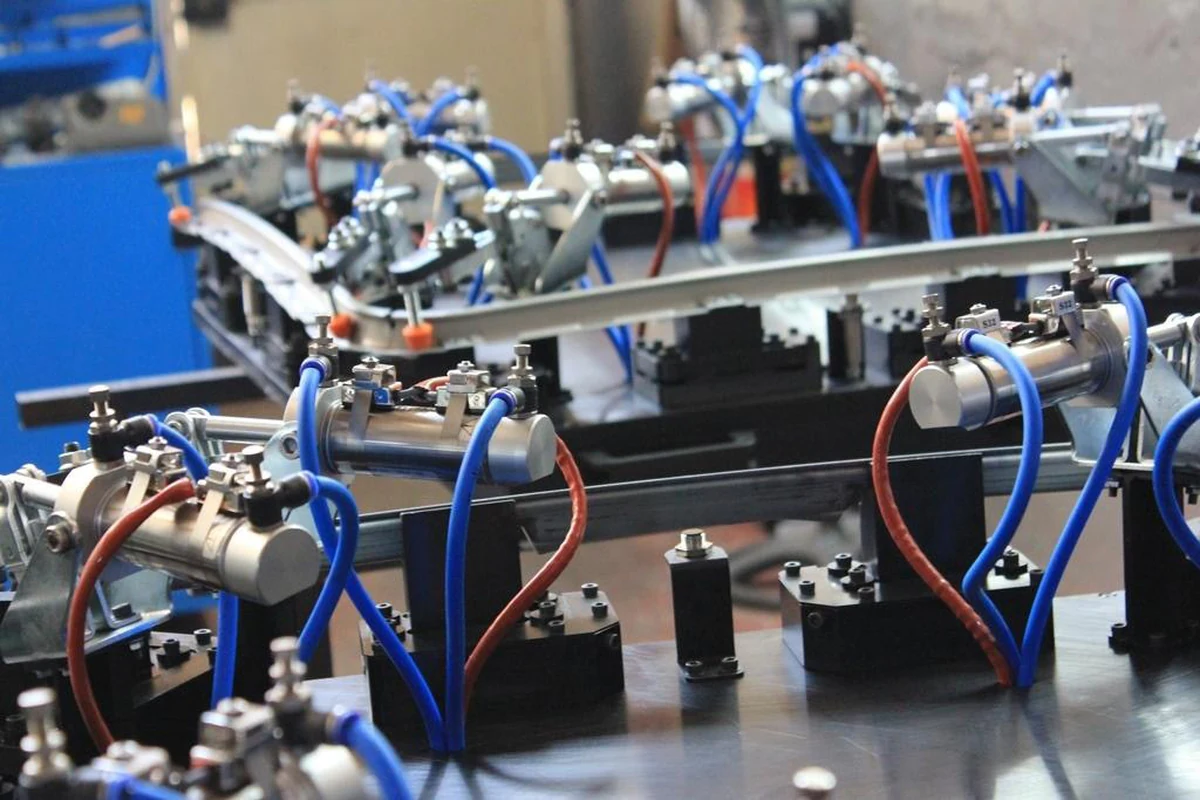

Primjena u proizvodnim napravama
Primjenjuju se za guranje, povlačenje, pozicioniranje zatika, zatvaranje kliznih elemenata i aksijalno pridržavanje dijelova. Stražnji prostor mora biti dovoljan za cilindar, priključke i servis, a klipnjača se mora voditi bez bočnog opterećenja.
Tehnički podaci 621/641
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Tijelo / klipnjača | F1 radna sila | F3 kapacitet držanja | Vn / dvostruki hod | Hod | Masa |
|---|---|---|---|---|---|---|
| 621-3-Q12 | zavarena, Ø12 | 1.500 N | 2.960 N | 0,25 dm³ | 23 mm | 1.140 g |
| 621-3-Q14 | zavarena, Ø14 | 2.500 N | 3.200 N | 0,51 dm³ | 23 mm | 1.310 g |
| 621-4-Q16 | zavarena, Ø16 | 4.500 N | 6.650 N | 1,04 dm³ | 33 mm | 2.230 g |
| 621-4-Q18 | zavarena, Ø18 | 4.500 N | 7.200 N | 1,04 dm³ | 33 mm | 2.260 g |
| 621-5-Q20 | zavarena, Ø20 | 7.500 N | 15.000 N | 2,00 dm³ | 42 mm | 3.860 g |
| 641-3-Q12 | lijevana, Ø12 | 1.500 N | 3.700 N | 0,25 dm³ | 23 mm | 1.370 g |
| 641-3-Q14 | lijevana, Ø14 | 2.500 N | 4.000 N | 0,51 dm³ | 23 mm | 1.550 g |
| 641-4-Q16 | lijevana, Ø16 | 4.500 N | 8.100 N | 1,04 dm³ | 33 mm | 2.560 g |
| 641-4-Q18 | lijevana, Ø18 | 4.500 N | 8.800 N | 1,04 dm³ | 33 mm | 2.570 g |
| 641-5-Q20 | lijevana, Ø20 | 7.500 N | 18.450 N | 2,00 dm³ | 42 mm | 4.280 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Klipnjača ne smije preuzimati bočno opterećenje ili služiti kao vodilica teškog sklopa. Za ekscentrične sile treba predvidjeti zasebno linearno vođenje. Brzina rada podešava se prigušnicama, a krajnji položaj ne bi se smio zaustavljati nekontroliranim udarom.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 621 i 641 pneumatske potisno-povlačne stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
