kompaktna · vertikalna baza · kočnica

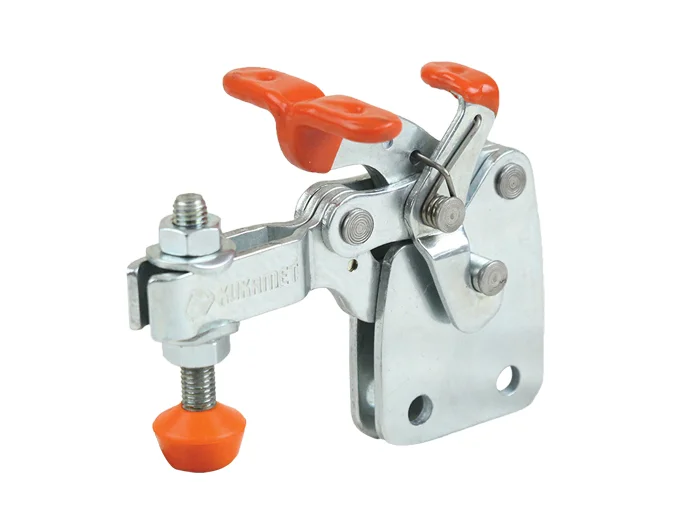

252-L
Oznaka "-L" označava izvedbu s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.

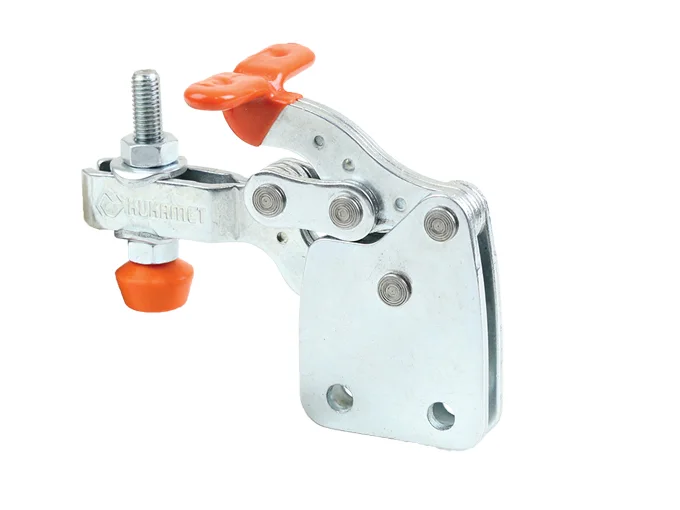

Kompaktna konstrukcija s vertikalnom bazom
KUKAMET 252 koristi kompaktnu konstrukciju i vertikalnu bazu za montažu.

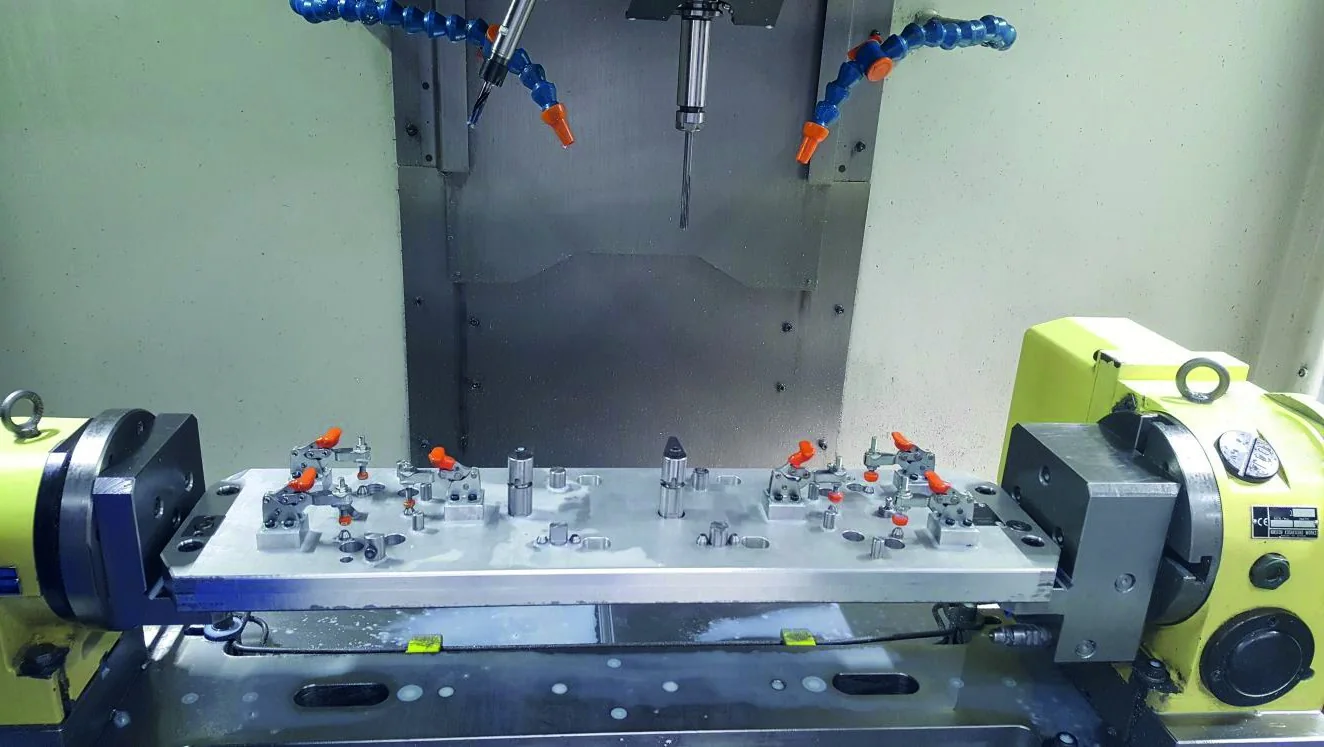

Gdje se najčešće koristi?
Vrlo kompaktna stega kojom se upravlja unutar njenih tlocrtnih dimenzija, prikladna za naprave ograničene prostorom, kod primjena u kojima je prihvatljiva nešto niža vršna stezna sila.
Osnovni modeli i sile KUKAMET 252
Detaljne dimenzije, montažne rupe i položaji mehanizma nalaze se u PDF izvatku iz službenog kataloga.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|
| 252-2 | 470 / 380 | 700 / 560 |
| 252-3 | 1.400 / 1.030 | 1.625 / 1.200 |
| 252-4 | 2.000 / 1.370 | 3.370 / 2.445 |
Dimenzije i montažni podaci
Prije izrade nosača ili naprave provjerite dimenzije odabrane veličine, raspored rupa, kut otvaranja i položaj kontaktnog elementa u službenom PDF-u.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže i raspored montažnih rupa. Za projektiranje naprave dostupne su i službena KUKAMET stranica te izravna CAD poveznica za ovaj model.
Upit za KUKAMET 252
Za ponudu pošaljite punu oznaku veličine i željenu količinu. Ako model još nije odabran, navedite montažnu plohu, oblik kraka, raspoloživi prostor i potrebnu silu.
