bočna baza + kočnica

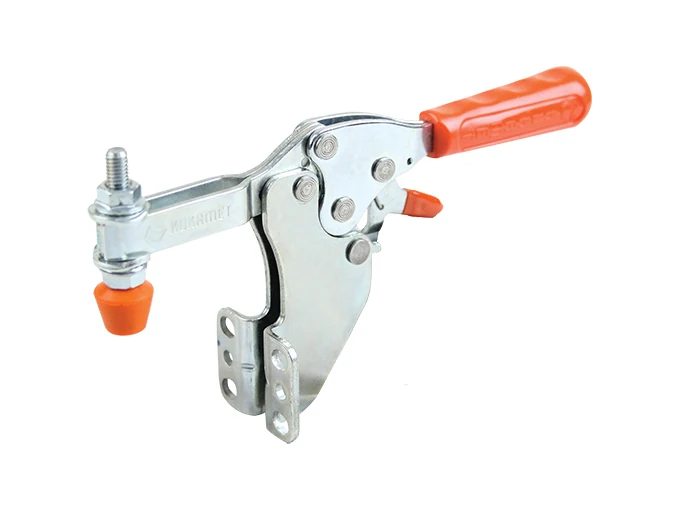

113-L
Oznaka "-L" označava izvedbu s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.

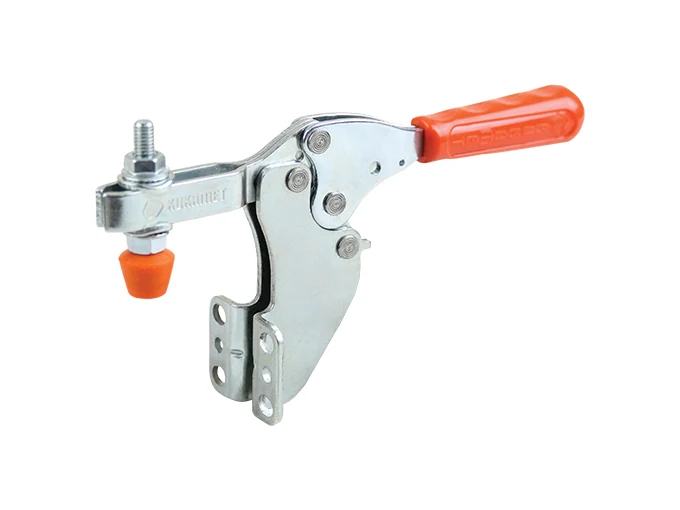

KUKAMET 113 – horizontalna ručka s bočnom montažnom bazom
KUKAMET 113 koristi horizontalni preklopni mehanizam i podesivi pritisni vijak, ali je baza oblikovana drugačije od serija 111 i 112.
Smjer pritiska i konačni položaj kontaktnog vijka određuju se prema geometriji naprave, a raspored rupa i dimenzije pojedine veličine dostupni su u PDF-u modela.
bočna bazahorizontalna ručkapodesivi pritisni vijak
Gdje se najčešće koristi?

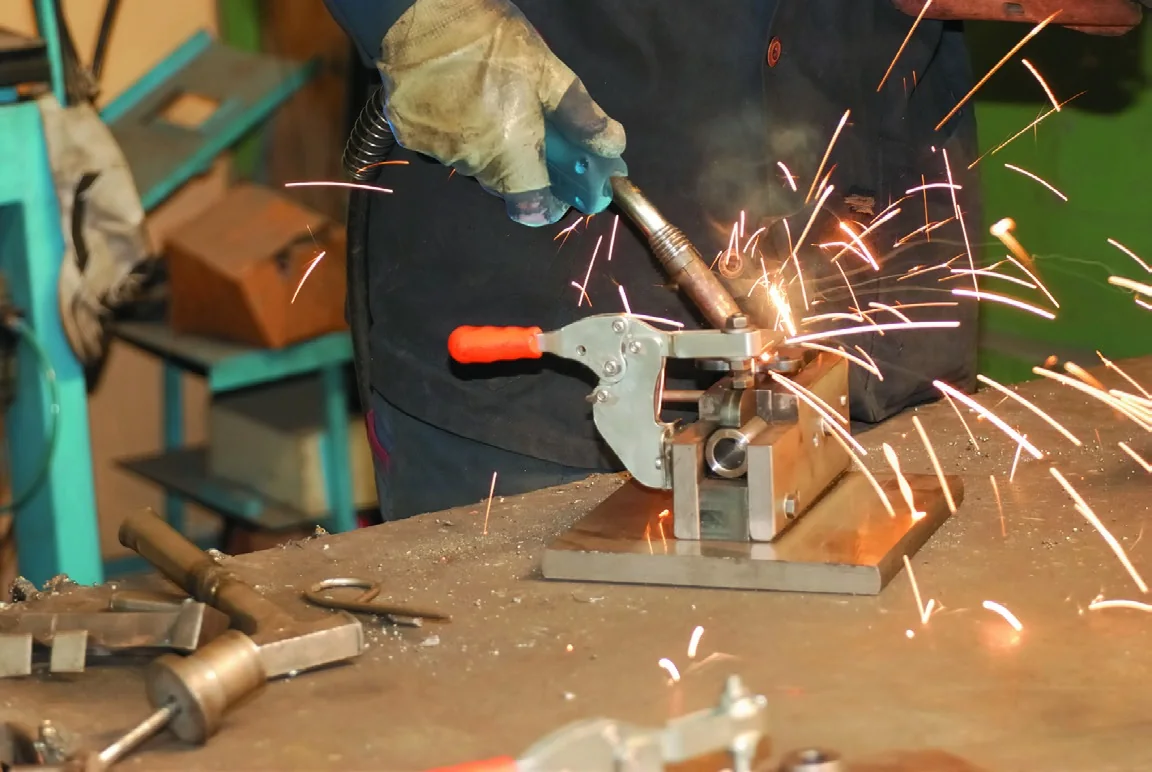

Prikladna je za zavarivačke, montažne, kontrolne i bušaće naprave u kojima raspoloživi prostor ili geometrija zahtijevaju ovu izvedbu prihvatne baze. Odabir veličine ovisi o potrebnoj sili, položaju pritisnog vijka i rasporedu montažnih otvora.
Osnovni modeli i sile KUKAMET 113
Sažetak služi za početni odabir. Dimenzije, rupe za montažu, kut otvaranja i sve sile koje ovise o položaju provjerite u tvorničkom PDF-u.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Pritisni vijak | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|---|
| 113-1 | M5x35 | 850 / 650 | 1000 / 800 |
| 113-2 | M6x40 | 1000 / 750 | 1200 / 1000 |
| 113-3 | M8x50 | 2300 / 1250 | 2500 / 1350 |
| 113-4 | M10x70 | 3500 / 1800 | 3650 / 2000 |
| 113-5 | M12x80 | 4500 / 2000 | 5000 / 2125 |
Dimenzije i montažni podaci
Preuzmite službeni PDF modela prije izrade nosača ili šablone. Kod izvedbi s punim krakom sila ovisi o stvarnom položaju kontaktne točke.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i CAD modeli
Za projektiranje naprave koristite PDF modela i odgovarajući TraceParts 2D/3D model. TraceParts može tražiti besplatnu registraciju i prijavu prije preuzimanja datoteke.
Upit za KUKAMET 113
Pošaljite punu oznaku veličine, željenu količinu i po mogućnosti fotografiju ili nacrt naprave. Provjerit ćemo odgovara li tražena izvedba, aktualnu raspoloživost i rok isporuke.
