bočna baza · kočnica ručke
213-L
Oznaka "-L" označava izvedbu s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.
KUKAMET 213 – vertikalna ručka s bočnom montažnom bazom
KUKAMET 213 koristi vertikalni preklopni mehanizam i podesivi pritisni vijak, ali je baza oblikovana drugačije od serija 211 i 212.
Gdje se najčešće koristi?

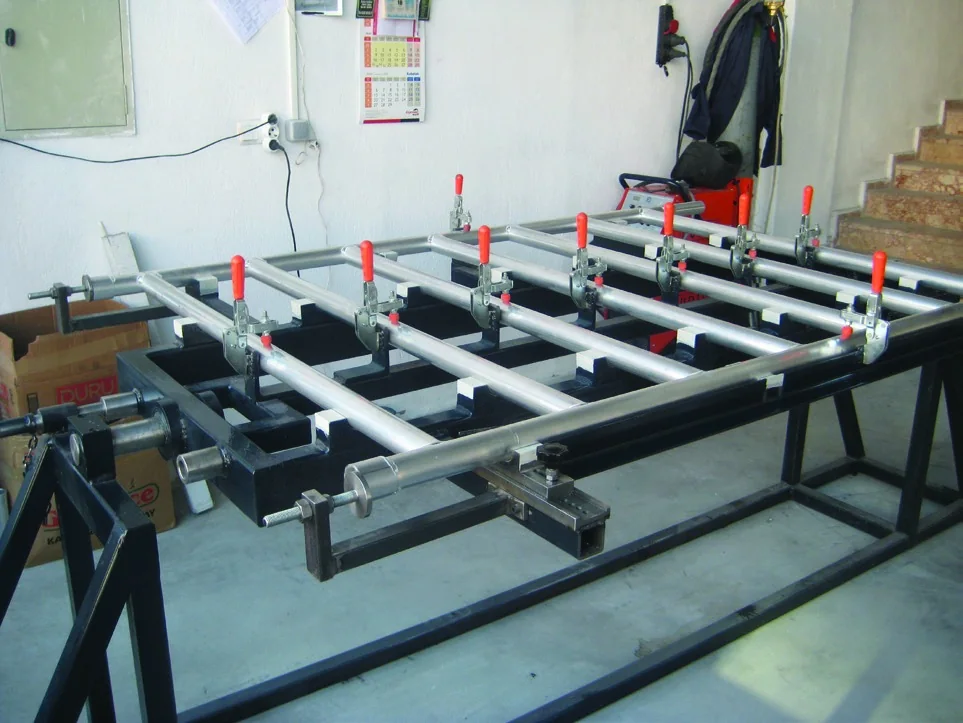

Prikladna je za zavarivačke, montažne, kontrolne i bušaće naprave u kojima raspoloživi prostor ili geometrija zahtijevaju ovu izvedbu prihvatne baze. Odabir veličine i položaja mora pratiti smjer sile u stvarnoj napravi.
Osnovni modeli i sile KUKAMET 213
Detaljne dimenzije, montažne rupe i položaji mehanizma nalaze se u PDF izvatku iz službenog kataloga.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Pritisni vijak | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|---|
| 213-1 | M5x35 | 750 / 500 | 1.000 / 680 |
| 213-2 | M6x40 | 1.200 / 700 | 1.400 / 925 |
| 213-3 | M8x50 | 2.000 / 1.400 | 2.500 / 1.560 |
| 213-4 | M10x70 | 3.000 / 2.000 | 3.300 / 2.200 |
| 213-5 | M12x80 | 4.500 / 2.500 | 5.000 / 3.000 |
Dimenzije i montažne rupe
Prije izrade naprave provjerite dimenzije odabrane veličine, raspored rupa, prostor potreban za ručku i položaj kontaktnog elementa u PDF dokumentaciji.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
bočna baza · puni krak
213-D
Oznaka "-D" označava izvedbu s punim steznim krakom. Sklop kontaktnog elementa može se zavariti na odabrano mjesto, pa se duljina kraka i oblik kontakta prilagođavaju napravi i obratku.
bočna baza · puni krak · kočnica
213-D-L
Oznaka "-D-L" kombinira puni stezni krak i blokadu ručke. Kontaktni element postavlja se zavarivanjem na željeno mjesto, a blokada smanjuje rizik nenamjernog otvaranja.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže i raspored montažnih rupa. Za projektiranje nove naprave dostupne su i službena KUKAMET stranica te izravna CAD poveznica kada je potvrđena za ovaj model.
Upit za KUKAMET 213
Za ponudu pošaljite punu oznaku veličine i željenu količinu. Ako model još nije odabran, navedite način montaže baze, potreban položaj kontakta, raspoloživi prostor i potrebnu silu.
