Konstrukcija i način rada
Serije 361, 362 i 363 imaju kraće tijelo, manju masu i odvojene oblikovane kuke. Modeli 361-K koriste drugu geometriju kuke, 361-T ima nazubljeni ili oblikovani zahvat, dok su 362 i 363 još kompaktnije izvedbe.
Gdje se najčešće koristi?

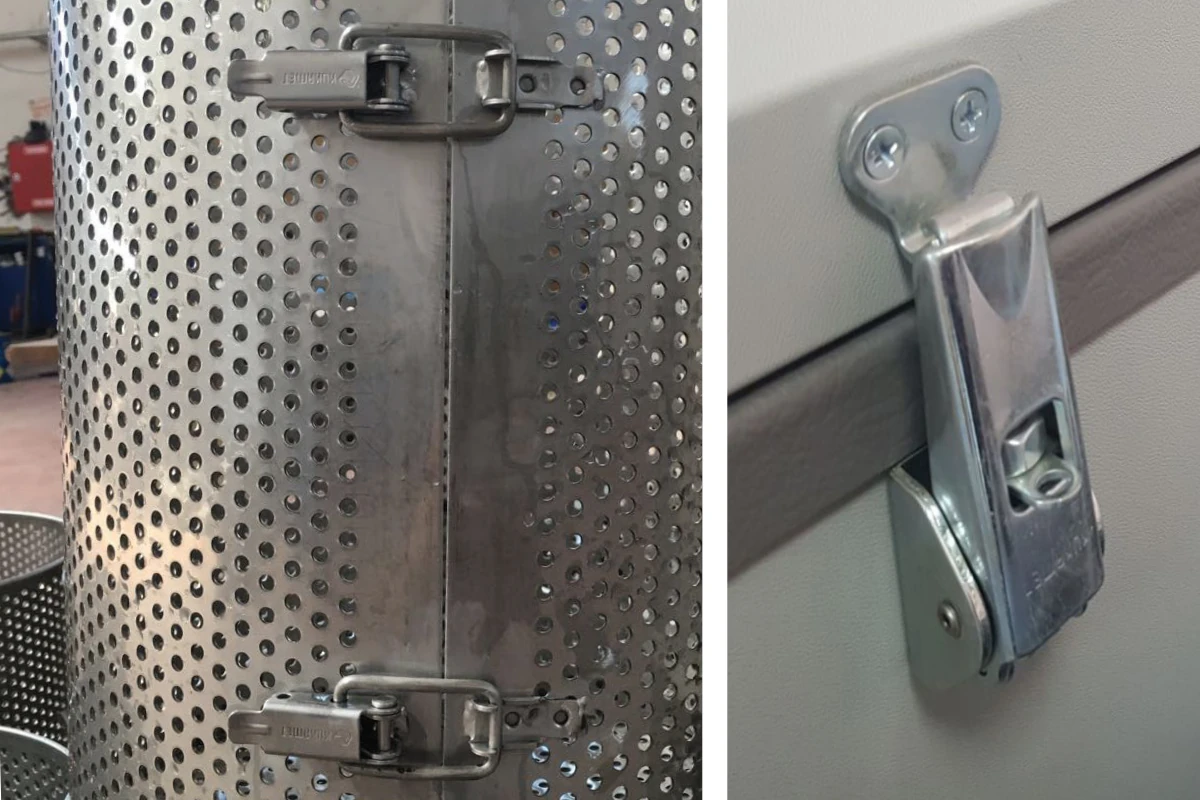

Koriste se na manjim poklopcima i vratima, limenim kutijama, kućištima elektronike, filtrima, manjim spremnicima i proizvodima kod kojih bi standardna serija 311 bila nepotrebno velika.
Tehnički podaci 361/362/363
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila zatezanja F1 | Kapacitet držanja F3 | Hod | Masa |
|---|---|---|---|---|
| 361-1 | 1.000 N | 1.200 N | 23 mm | 55 g |
| 361-2 / 361-2-K | 1.500 N | 1.725 N | 50 mm | 100 g |
| 361-3 | 2.000 N | 2.500 N | 40 mm | 250 g |
| 361-3-K | 2.000 N | 2.500 N | 40 mm | 240 g |
| 361-2-T | 1.400 N | 1.650 N | 25 mm | 85 g |
| 361-3-T | 1.600 N | 1.800 N | 25 mm | 205 g |
| 362-1 | 1.400 N | 1.650 N | 25 mm | 140 g |
| 362-2 | 1.600 N | 1.800 N | 25 mm | 160 g |
| 363-2 | 1.500 N | 1.725 N | - | 50 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu ili hod kuke, položaj protukomada, montažne rupe i slobodan prostor za ručku. Duljina navoja nije isto što i radni hod mehanizma.
F1 opisuje silu kojom stega zateže sklop, dok F3 opisuje opterećenje koje zaključani mehanizam može zadržati. Navedene vrijednosti nisu sigurnosni faktor za cijelu konstrukciju.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena vlačna nosivost približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 361-K
Kuka za odabrane modele 361.
KUKAMET 362-K
Kuka za seriju 362.
KUKAMET 363-K
Kuka za seriju 363.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 361, 362 i 363 lake stege s U kukom
Za ponudu navedite model, veličinu, količinu i željenu izvedbu. Za pomoć pri odabiru pošaljite razmak između stege i protukomada, potreban raspon podešavanja, očekivano opterećenje te skicu montažnih rupa.
