horizontalna baza · standardni krak
KUKAMET 211
Horizontalna montažna baza i standardni podesivi pritisni vijak.
Sila pritiska 550–4.500 N
Vertikalni KUKAMET program
Glavne serije prema konstrukciji i načinu ugradnje
Serije se razlikuju prema geometriji montažne baze, konstrukciji kraka i raspoloživom prostoru u napravi. Varijante L, D, D-L i D-A prikazane su na stranicama pripadajućih serija.

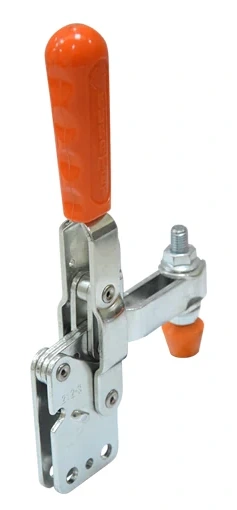

vertikalna baza · standardni krak
KUKAMET 212
Vertikalna montažna baza i standardni podesivi pritisni vijak.
Sila pritiska 550–4.500 N

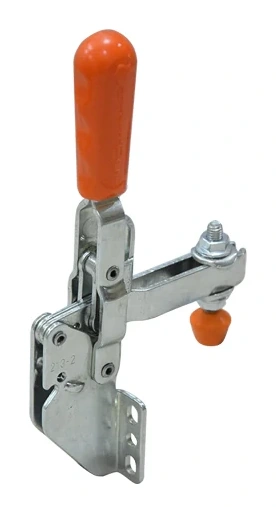

bočna baza · standardni krak
KUKAMET 213
Bočna montažna baza za naprave u kojima pristup s donje strane nije praktičan.
Sila pritiska 750–4.500 N

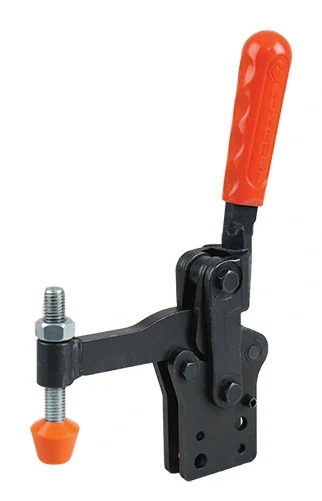

vertikalna baza · modularna konstrukcija
KUKAMET 242
Robusnija modularna obitelj s punim krakom, kutom otvaranja 120° i više izvedbi.
750–2.000 N pritisna / 2.500–6.000 N držna

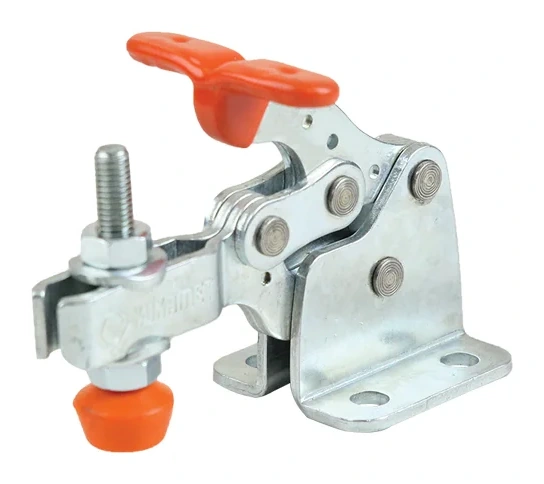

kompaktna · horizontalna baza
KUKAMET 251
Kompaktna vertikalna stega s horizontalnom bazom za ograničen prostor.
Sila pritiska 470–2.000 N

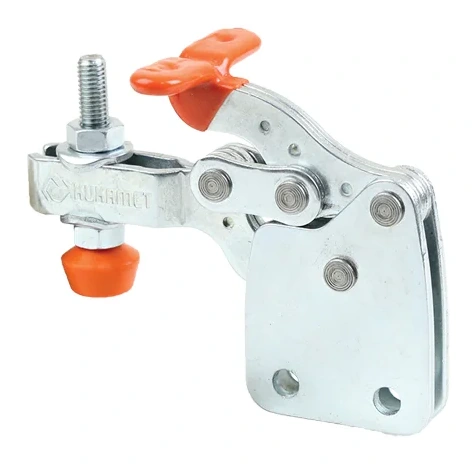

kompaktna · vertikalna baza
KUKAMET 252
Kompaktna vertikalna stega s vertikalno oblikovanom montažnom bazom.
Sila pritiska 470–2.000 N
Brza usporedba
Koji model odgovara geometriji naprave?
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Serija | Baza | Osnovni krak | Dostupne varijante | Veličine | Sila pritiska | Kapacitet držanja |
|---|---|---|---|---|---|---|
| 211 | horizontalna | standardni | 211-L, 211-D, 211-D-L | 0-M, 0, 1–5 | 550–4.500 N | 700–5.000 N |
| 212 | vertikalna | standardni | 212-L, 212-D, 212-D-L, 212-D-A | 0-M, 0, 1–5 | 550–4.500 N | 700–5.000 N |
| 213 | bočna | standardni | 213-L, 213-D, 213-D-L | 1–5 | 750–4.500 N | 1.000–5.000 N |
| 251 | horizontalna | kompaktni standardni | 251-L | 2–4 | 470–2.000 N | 700–3.370 N |
| 252 | vertikalna | kompaktni standardni | 252-L | 2–4 | 470–2.000 N | 700–3.370 N |
| 242 | vertikalna | modularni | 242-L, 242-D, 242-D-L, 242-S, 242-S-L, 242-OCL | 2, 3, 4, 6 | 750–2.000 N | 2.500–6.000 N |
Kod punog i kutnog kraka sila ovisi o položaju kontaktnog elementa. Varijante i pripadajući PDF dokumenti prikazani su na stranici matične serije.
Odabir modela
Šest podataka koji određuju izvedbu
- Geometrija baze: horizontalna, vertikalna ili bočna.
- Položaj ručke: provjerite prostor u stegnutom i otvorenom stanju.
- Oblik kraka: standardni pritisni vijak ili puni krak s prilagođenom kontaktnom točkom.
- Kočnica: potrebna samo kada otvoreni i zatvoreni položaj treba dodatno zadržati.
- Sila: razlikujte silu pritiska od kapaciteta držanja.
- Radni ciklus: za ograničen prostor razmotrite kompaktne serije 251/252, a za zahtjevnije naprave modularnu seriju 242.
Tipične primjene

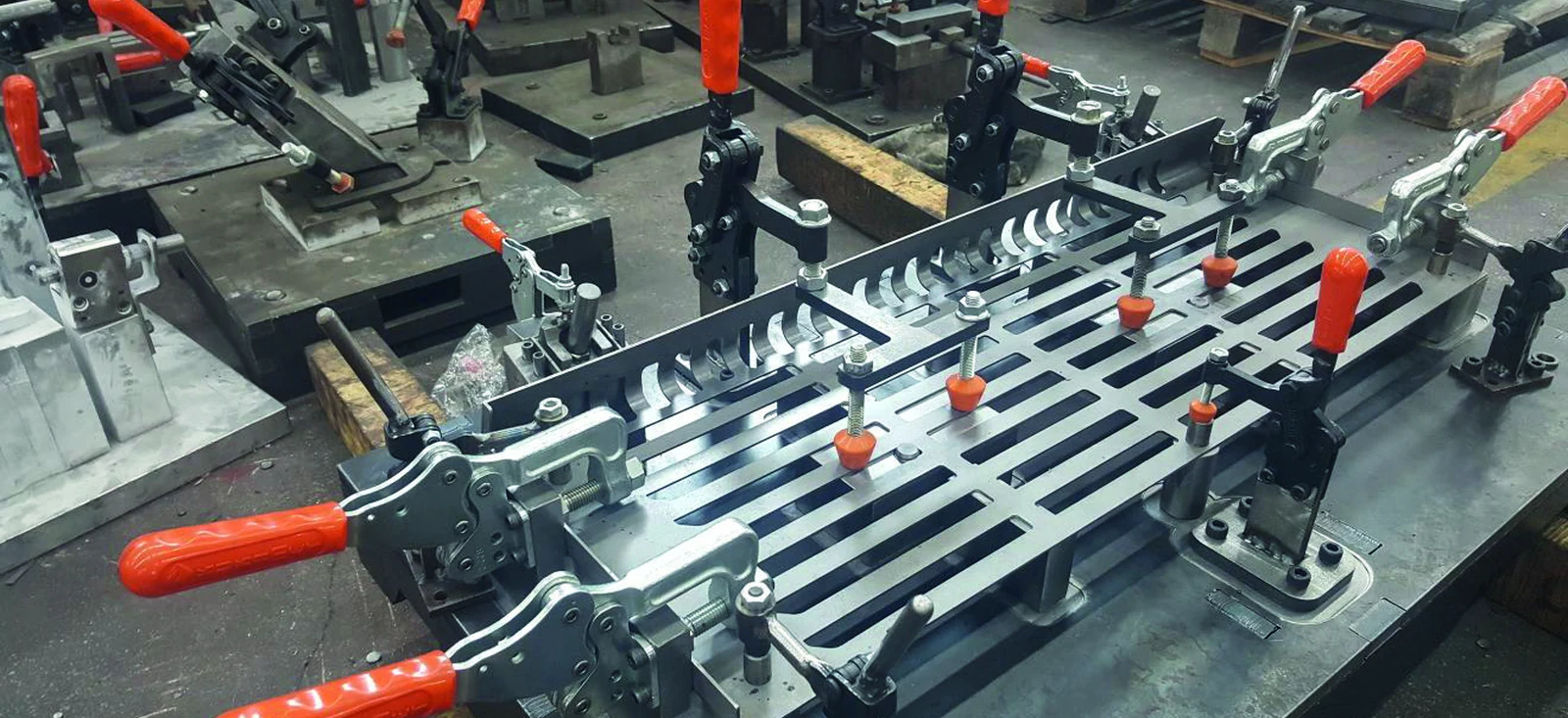

Vertikalne stege u proizvodnim napravama

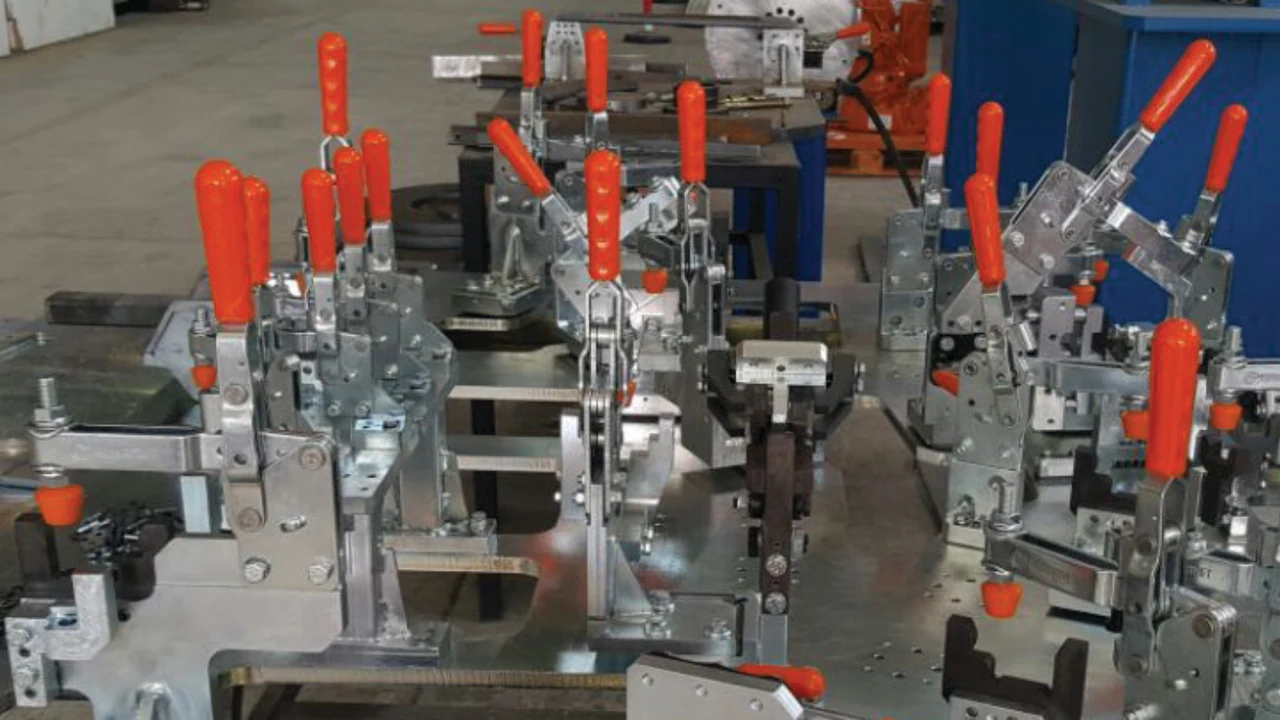

Vertikalne preklopne stege koriste se za brzo ponavljajuće stezanje u zavarivačkim, montažnim, bušaćim i kontrolnim napravama. Prikladne su kada je uspravna ručka lako dostupna i ne ometa obradak, alat ili postupak.
Tehnička dokumentacija
PDF katalozi i 2D/3D modeli
Svaka objavljena stranica modela sadrži pripadajući PDF izvadak, službenu KUKAMET stranicu i izravnu TraceParts poveznicu kada je potvrđena za taj model. Kompletan katalog ostaje izvor za sve dimenzije i izvedbe koje još nemaju zasebnu stranicu.
Zatražite ponudu za vertikalne preklopne stege
Pošaljite oznaku modela i potrebnu količinu. Kada model još nije odabran, opišite montažnu plohu, raspoloživi prostor, položaj kontakta i potrebnu silu.
