standardni prednji priključak
611
Najširi raspon veličina od Ø16 do Ø50 i do 4.500 N radne sile.
Konstrukcija i način rada
Serije 611, 612 i 631 prenose gibanje pneumatskog cilindra kroz preklopni mehanizam i zatvaraju pritisnu polugu približno pod kutom od 95°. Model 611 ima prednji priključak standardnog cilindra, 612 koristi kvadratni klip koji sprječava zakretanje i omogućuje ugradnju senzora, dok 631 dovodi zrak sa stražnje strane radi drukčijeg rasporeda crijeva i ventila.
Primjena u proizvodnim napravama

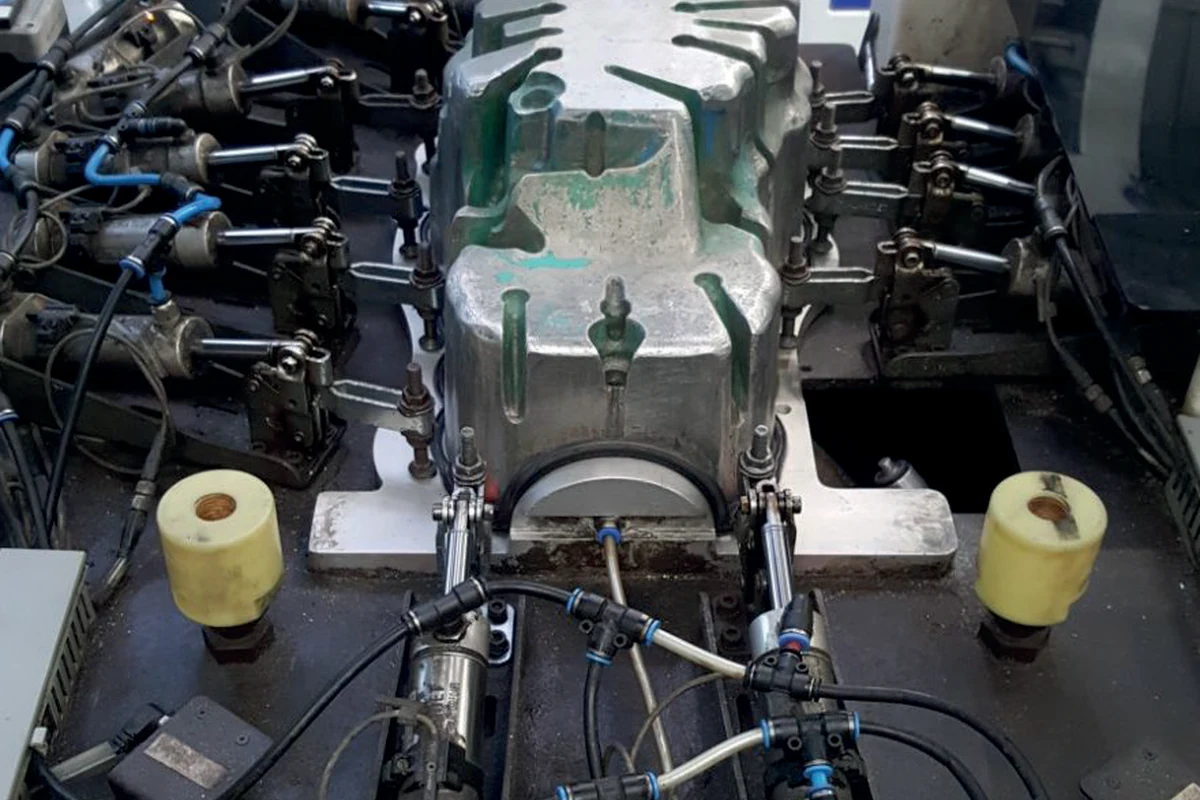

Najčešće se ugrađuju u zavarivačke, montažne, bušaće i kontrolne naprave u kojima treba ponavljati isti ciklus bez ručnog zakretanja ručke. Položaj priključaka i slobodan prostor za cilindar treba uskladiti s nosačem, obratkom i pristupom održavanju.
Tehnički podaci 611/612/631
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Priključak / konstrukcija | F1 radna sila | F3 kapacitet držanja | Vn / dvostruki hod | Kut | Masa |
|---|---|---|---|---|---|---|
| 611-1-Q16 | prednji, klip Ø16 | 600 N | 1.000 N | 0,09 dm³ | 95° | 275 g |
| 611-1-Q20 | prednji, klip Ø20 | 750 N | 1.000 N | 0,14 dm³ | 95° | 360 g |
| 611-2 | prednji, klip Ø25 | 1.200 N | 1.400 N | 0,25 dm³ | 95° | 535 g |
| 611-3 | prednji, klip Ø32 | 2.000 N | 2.500 N | 0,51 dm³ | 95° | 860 g |
| 611-4 | prednji, klip Ø40 | 3.000 N | 3.300 N | 1,04 dm³ | 95° | 1.690 g |
| 611-5 | prednji, klip Ø50 | 4.500 N | 5.000 N | 2,00 dm³ | 95° | 3.090 g |
| 612-2 | kvadratni klip Ø25, senzor | 1.200 N | 1.400 N | 0,25 dm³ | 95° | 535 g |
| 612-3 | kvadratni klip Ø32, senzor | 2.000 N | 2.500 N | 0,51 dm³ | 95° | 860 g |
| 631-1 | stražnji priključak, Ø20 | 750 N | 1.000 N | 0,14 dm³ | 95° | 470 g |
| 631-2 | stražnji priključak, Ø25 | 1.200 N | 1.400 N | 0,25 dm³ | 95° | 765 g |
| 631-3 | stražnji priključak, Ø32 | 2.000 N | 2.500 N | 0,51 dm³ | 95° | 1.100 g |
| 631-4 | stražnji priključak, Ø40 | 3.000 N | 3.300 N | 1,04 dm³ | 95° | 2.020 g |
| 631-5 | stražnji priključak, Ø50 | 4.500 N | 5.000 N | 2,00 dm³ | 95° | 3.610 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Kod 612 treba zasebno odabrati kompatibilan senzor; senzorski utor ne znači da je senzor uključen. Za sve tri serije treba provjeriti promjer crijeva, navoj priključka, brzinu cilindra i mogućnost kontroliranog prigušenja završnog položaja.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 611, 612 i 631 pneumatske horizontalne stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
