kompaktna pojedinačna veličina
321

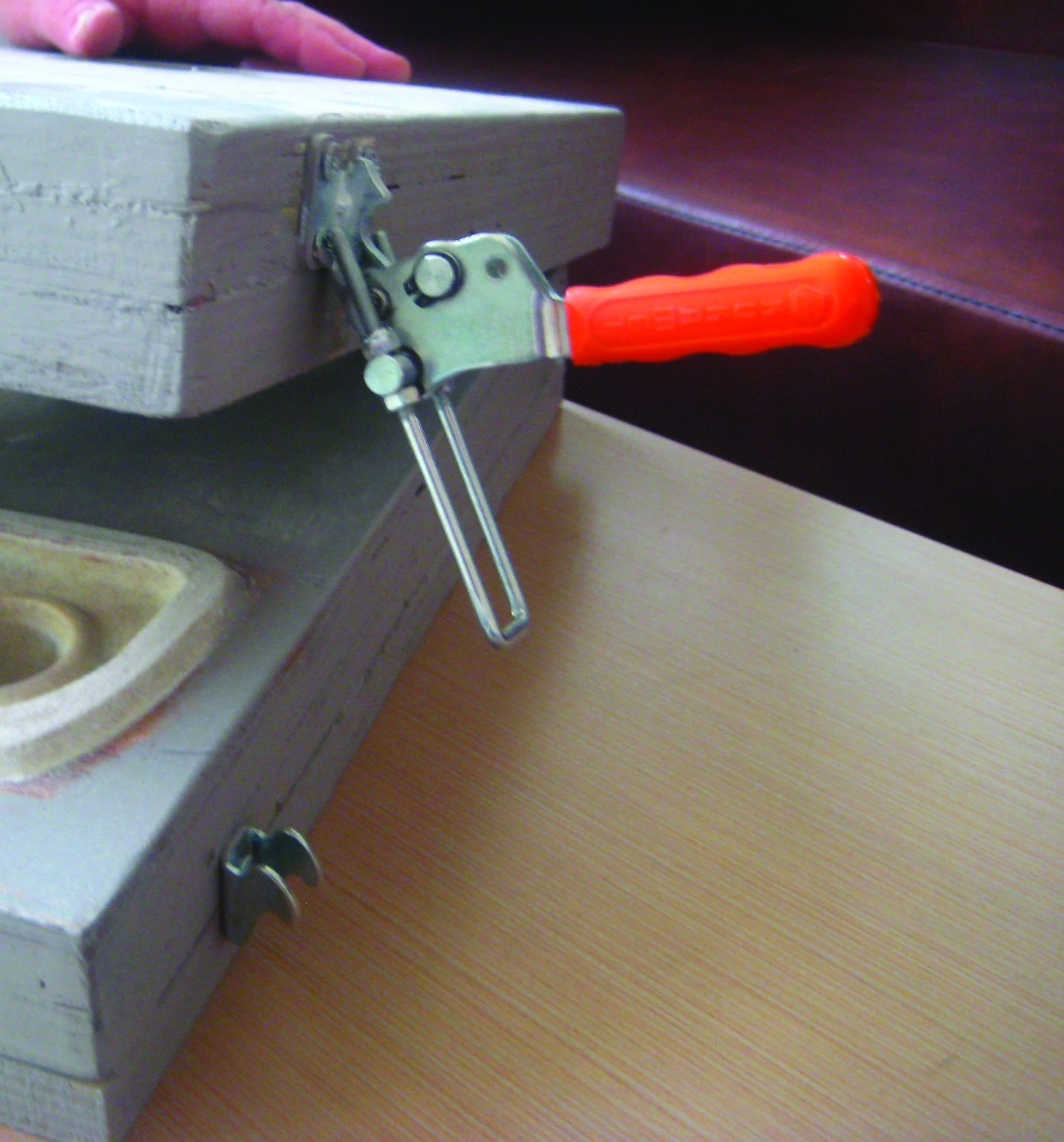

Najmanja samostalna izvedba za lakše poklopce i vratašca.
Konstrukcija i način rada
Serije 321, 331 i 332 namijenjene su lakšim sklopovima u kojima su važni mala masa i jednostavna ugradnja. Model 321 dostupan je u jednoj kompaktnoj veličini s horizontalnom bazom, dok 331 i 332 nude po pet veličina s jednakim silama zatezanja i držanja, ali različitom orijentacijom montažne baze.
Gdje se najčešće koristi?
Prikladne su za manje poklopce, kutije, vratašca, transportne sanduke, drvene i limene sklopove te lake proizvodne naprave. Serija 331 montira se na vodoravnu, a 332 na okomitu plohu.
Tehnički podaci 321/331/332
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Baza | Sila zatezanja F1 | Kapacitet držanja F3 | Duljina navoja | Masa |
|---|---|---|---|---|---|
| 321-1 | horizontalna | 1.000 N | 1.500 N | 45 mm | 115 g |
| 331-1 / 332-1 | horizontalna / vertikalna | 1.000 N | 1.500 N | 45 mm | 95 g |
| 331-2 / 332-2 | horizontalna / vertikalna | 1.500 N | 2.000 N | 45 mm | 160 g |
| 331-3 / 332-3 | horizontalna / vertikalna | 2.200 N | 3.200 N | 75 mm | 310 g |
| 331-4 / 332-4 | horizontalna / vertikalna | 7.000 N | 8.000 N | 95 mm | 720 g |
| 331-5 / 332-5 | horizontalna / vertikalna | 10.000 N | 11.000 N | 110 mm | 860 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu navoja i raspon podešavanja kuke, položaj protukomada, montažne rupe te slobodan prostor za ručku. Duljina navoja opisuje područje početnog podešavanja; kod opružnih izvedbi radni hod opruge naveden je zasebno.
F1 je sila kojom stega pri zatvaranju privlači protukomad, a F3 kataloški kapacitet držanja zaključanog mehanizma. Te vrijednosti nisu međusobno zamjenjive niti predstavljaju sigurnosni faktor cijelog sklopa.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena sila zatezanja približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 310-K
U-kuka u odgovarajućem navoju i duljini.
KUKAMET 310-04
Protukomad za kompatibilne serije.
KUKAMET 921
Zamjenska poliuretanska ručka.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 321, 331 i 332 stege s U kukom
Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajućeg modela i kompatibilne dodatne opreme.
