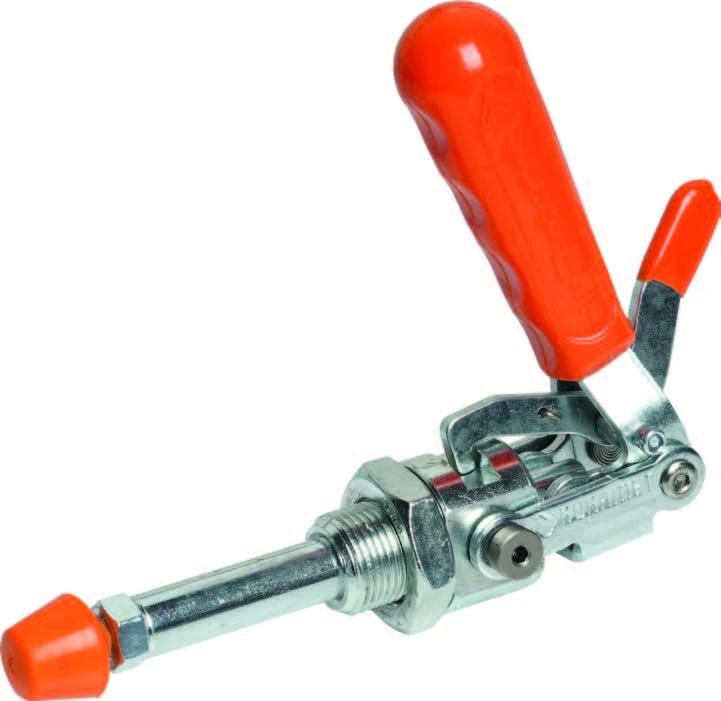

izvedba sa sigurnosnom kočnicom
513-L
Navojna izvedba bez baze s dodatnim mehanizmom kočnice za povećanu zaštitu od neželjenog otvaranja.
Navojno tijelo za integriranu ugradnju

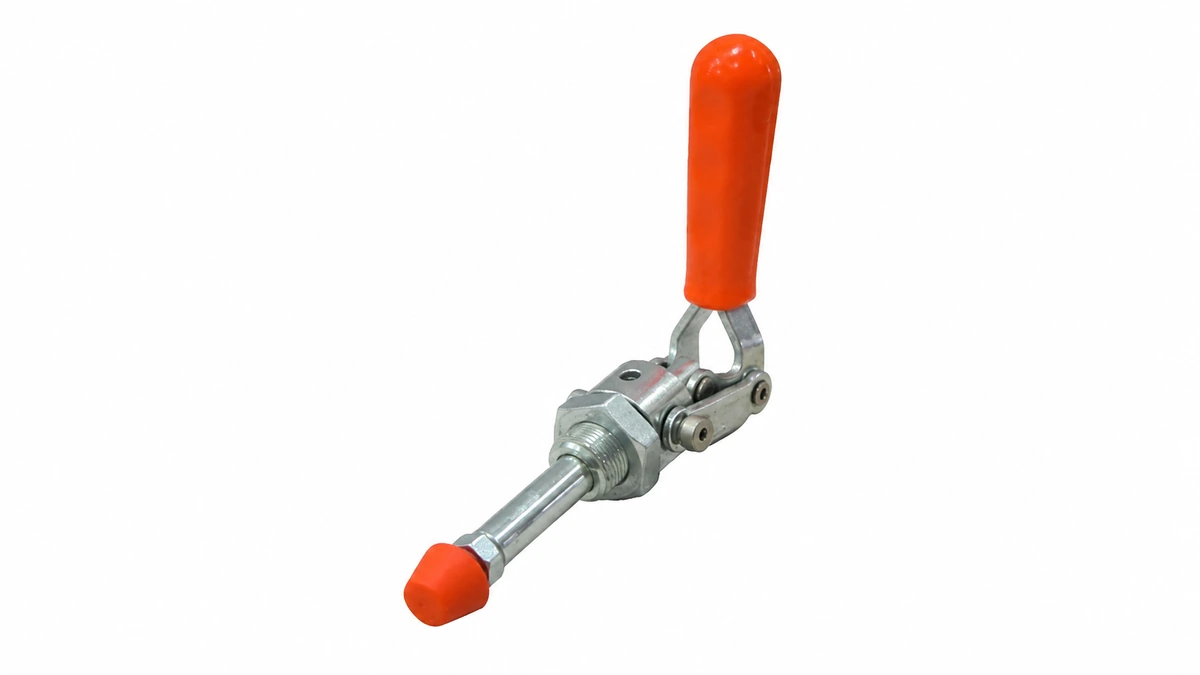

KUKAMET 513 zadržava pravocrtni hod standardne potisno-povlačne stege, ali umjesto prirubničke baze koristi navojno cilindrično tijelo. Takva konstrukcija projektantu daje veću slobodu pri ugradnji kroz ploču, nosač ili posebno izrađeni prihvat, a os kliznog elementa može se precizno postaviti u odnosu na graničnike i obradak.
Gdje se najčešće koristi?

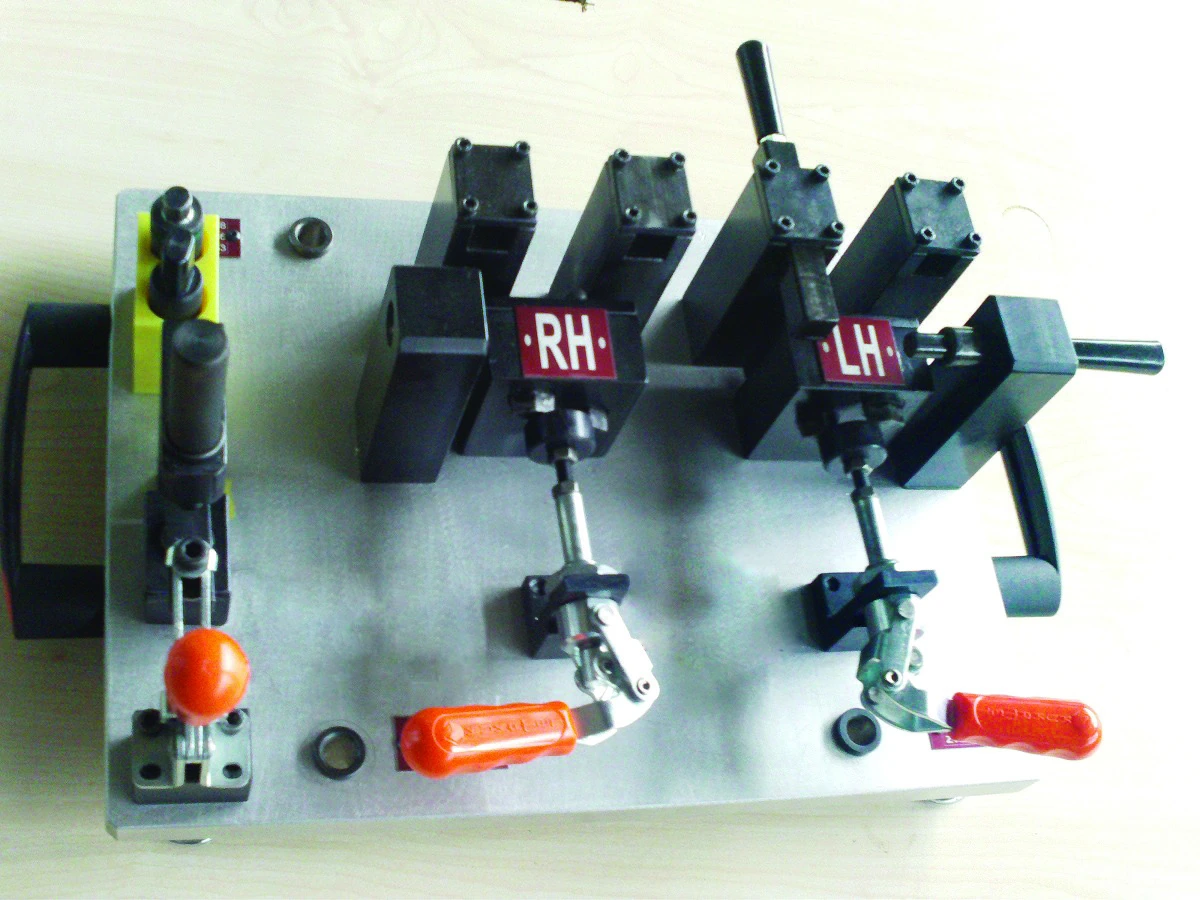

Najčešće se bira za kompaktne montažne i kontrolne naprave, zatvorene konstrukcije, uređaje za ispitivanje i pomoćne mehanizme u kojima nema mjesta za klasičnu bazu. Može služiti kao potisnik, uvlačni graničnik ili element za povlačenje, uz uvjet da je navojno tijelo pravilno oslonjeno i učvršćeno u konstrukciji.
Osnovni modeli i hod KUKAMET 513
Navojno tijelo i raspon kapaciteta držanja omogućuju primjenu u manjim i snažnijim napravama.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila pritiska F1 | Kapacitet držanja F3 | Hod | Pritisni vijak |
|---|---|---|---|---|
| 513-1 | 800 N | 1.500 N | 22 mm | M5 × 35 |
| 513-2 | 1.500 N | 3.500 N | 27 mm | M6 × 40 |
| 513-3 | 2.500 N | 5.500 N | 38 mm | M8 × 50 |
| 513-5 | 3.500 N | 7.500 N | 53 mm | M10 × 70 |
| 513-6 | 4.500 N | 8.500 N | 53 mm | M12 × 80 |
| 513-7 | 4.500 N | 8.500 N | 51 mm | M12 × 80 |
Dimenzije, hod i montažne rupe
Pri projektiranju provjerite promjer i korak navoja tijela, potrebnu debljinu nosača, pristup matici ili navojnom prihvatu te položaj osi potisnika.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 513
Za ponudu navedite model, količinu i treba li izvedba s kočnicom. Za tehničku provjeru korisni su debljina nosača, navojni prihvat, potrebni hod i položaj osi kliznog elementa.
