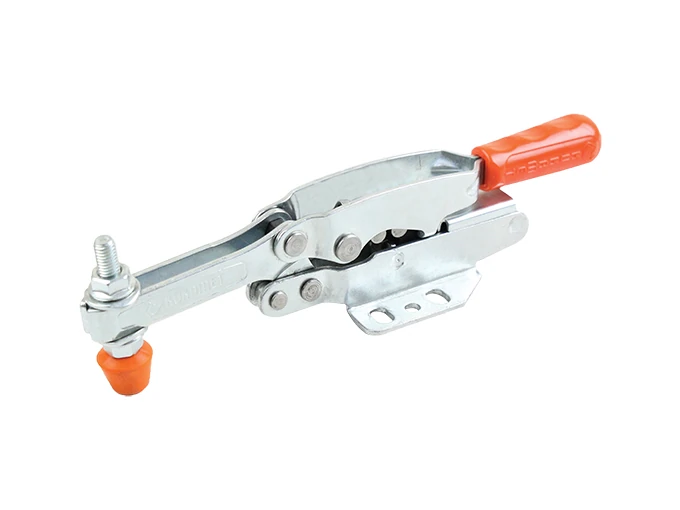

niska horizontalna baza
121
Automatski podesiva izvedba s nižom bazom i kontinuiranom kompenzacijom promjene visine obratka do 40 mm.
Automatsko prilagođavanje visini obratka
Serije 121 i 122 koriste mehanizam koji automatski i kontinuirano prilagođava položaj kraka promjeni visine obratka, bez ponovnog namještanja pritisnog vijka pri svakoj izmjeni. Model 121 kompenzira visinsku razliku do 40 mm i koristi nižu horizontalnu bazu, dok model 122 kompenzira razliku do 55 mm i koristi povišenu horizontalnu bazu. Željena sila pritiska podešava se vijakom na mehanizmu.

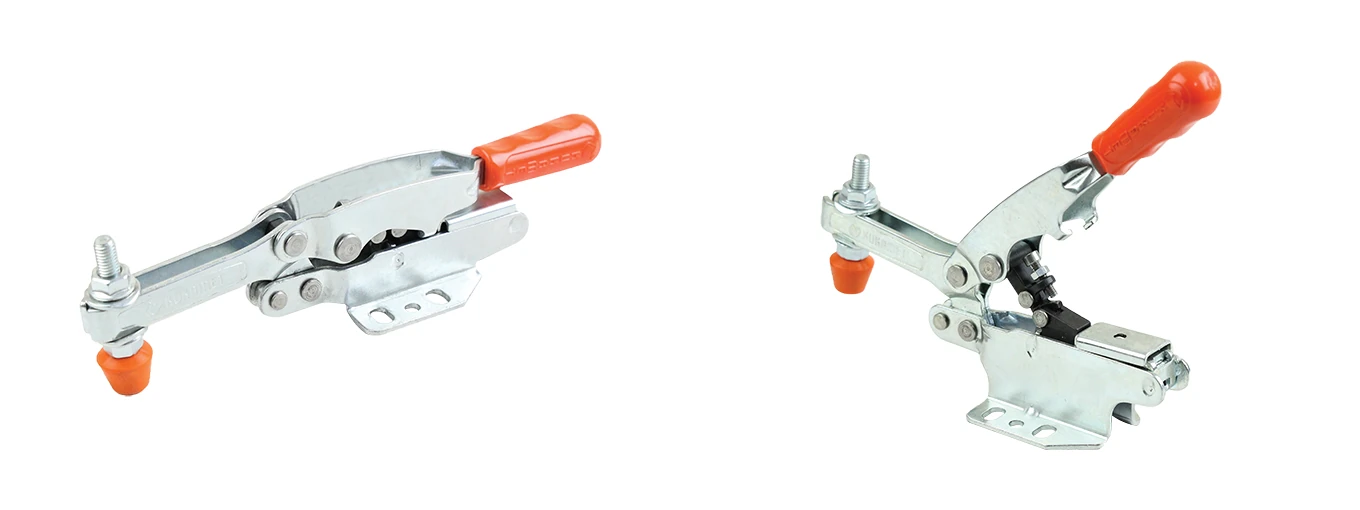

Modeli 121 i 122

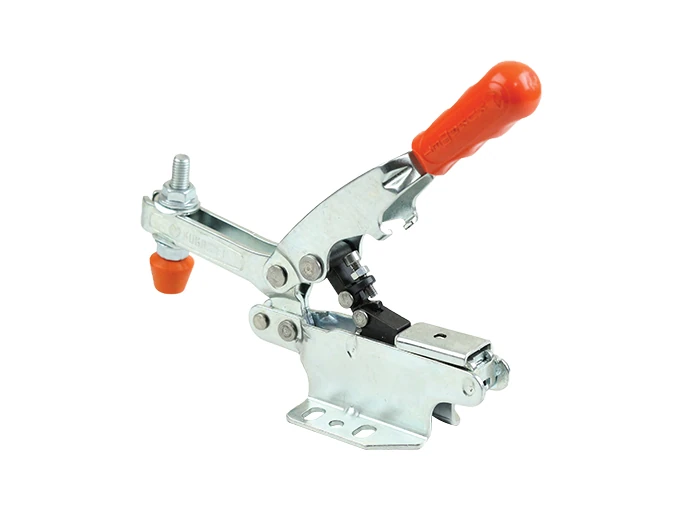

povišena horizontalna baza
122
Automatski podesiva izvedba s povišenom bazom i kontinuiranom kompenzacijom promjene visine obratka do 55 mm.

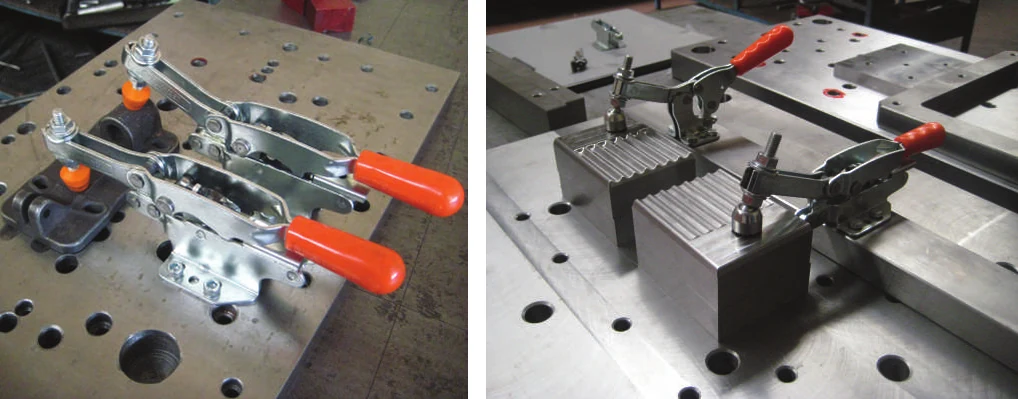

Gdje se najčešće koristi?
Modeli 121 i 122 prikladni su za naprave u kojima se stežu obratci promjenjive visine ili debljine te bi ručno podešavanje pritisnog vijka pri svakoj izmjeni usporavalo rad. Automatsko prilagođavanje omogućuje ponavljajuće stezanje različitih komada uz prethodno zadanu silu pritiska, pa ove izvedbe posebno odgovaraju fleksibilnim montažnim, kontrolnim i proizvodnim napravama.
Osnovni tehnički podaci KUKAMET 121 i 122
Oba modela koriste isti osnovni raspon sila, dok se razlikuju po visini baze i rasponu automatskog prilagođavanja.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Izvedba baze | Automatsko prilagođavanje | Sila pritiska F1 / F2 | Kapacitet držanja F3 / F4 | Kut otvaranja |
|---|---|---|---|---|---|
| 121-3 | niska horizontalna baza | do 40 mm | 2.500 / 1.250 N | 2.800 / 1.400 N | 71° |
| 122-3 | povišena horizontalna baza | do 55 mm | 2.500 / 1.250 N | 2.800 / 1.400 N | 71° |
Dimenzije, mehanizam i montažne rupe
PDF izvadak sadrži dimenzijske crteže, raspored rupa, analizu položaja mehanizma i podatke potrebne za provjeru uklapanja modela 121-3 ili 122-3 u napravu.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže i informacije o automatskom mehanizmu prilagođavanja. Za projektiranje naprave dostupne su i službene KUKAMET stranice te izravne TraceParts poveznice za oba modela.
Upit za KUKAMET 121 i 122
Za ponudu navedite želite li model 121-3 s nižom bazom ili 122-3 s povišenom bazom te potrebnu količinu. Ako izvedba još nije odabrana, pošaljite podatke o visini obratka, raspoloživom prostoru i potrebnoj sili.
