standardna horizontalna baza

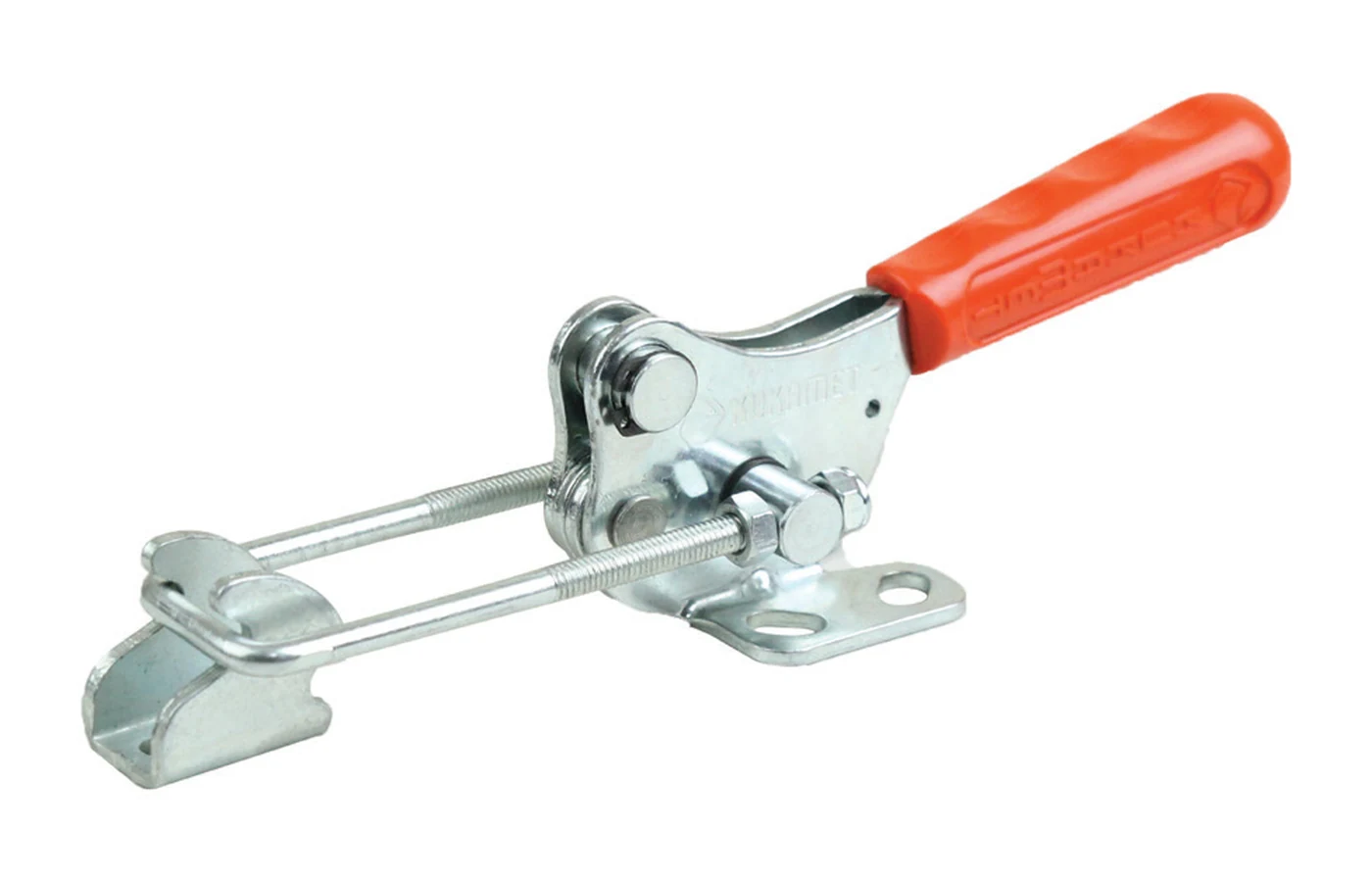

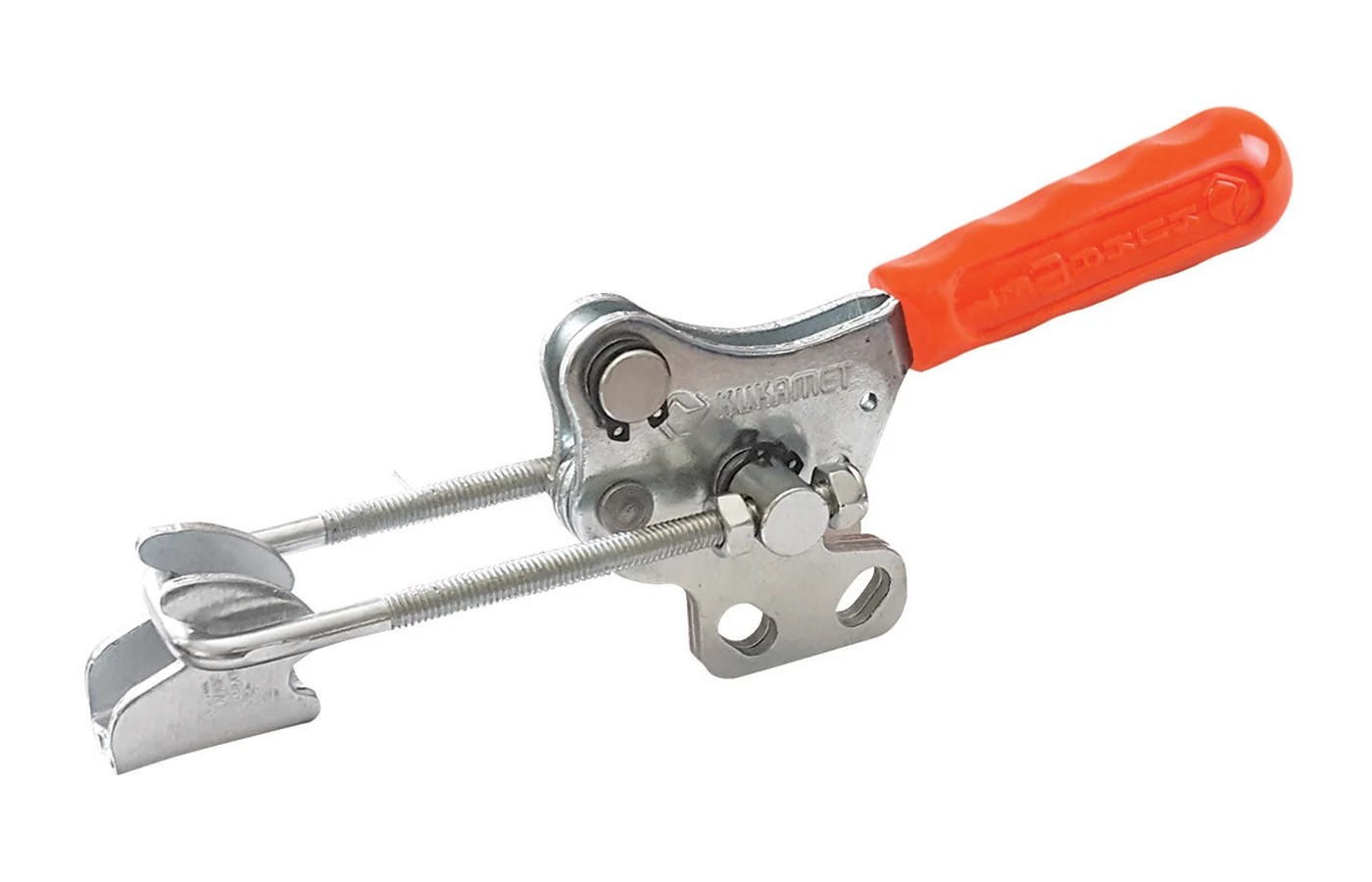

KUKAMET 311
Najšira standardna serija s opružnim Y i zaključanim L izvedbama.
KUKAMET program stega s kukom
Glavne serije prema vrsti kuke, bazi i opterećenju
kompaktne i lakše standardne izvedbe

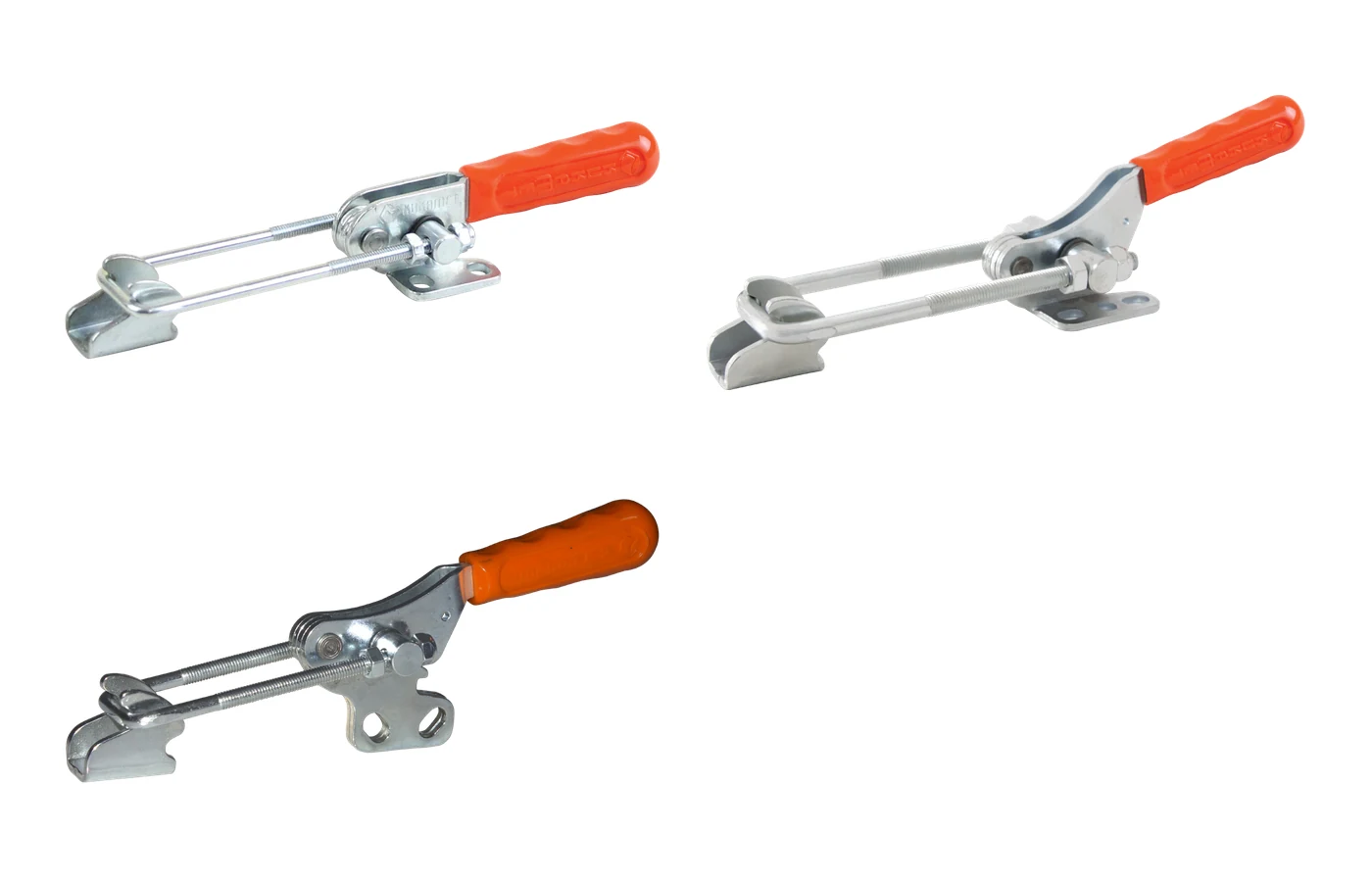

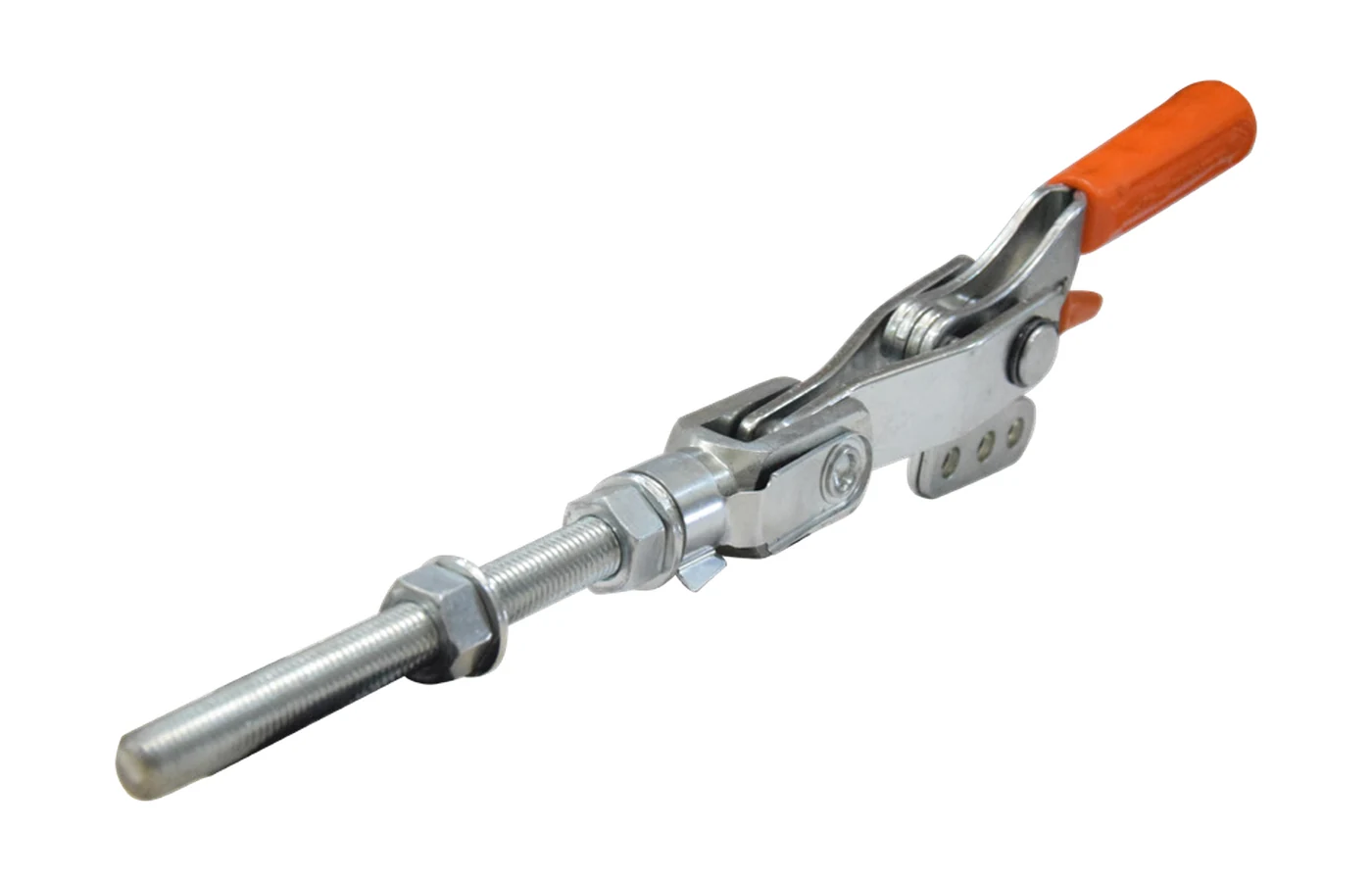

KUKAMET 321/331/332
Kompaktni 321 te serije 331 i 332 s različitim položajem baze.
lijevano tijelo za velika opterećenja

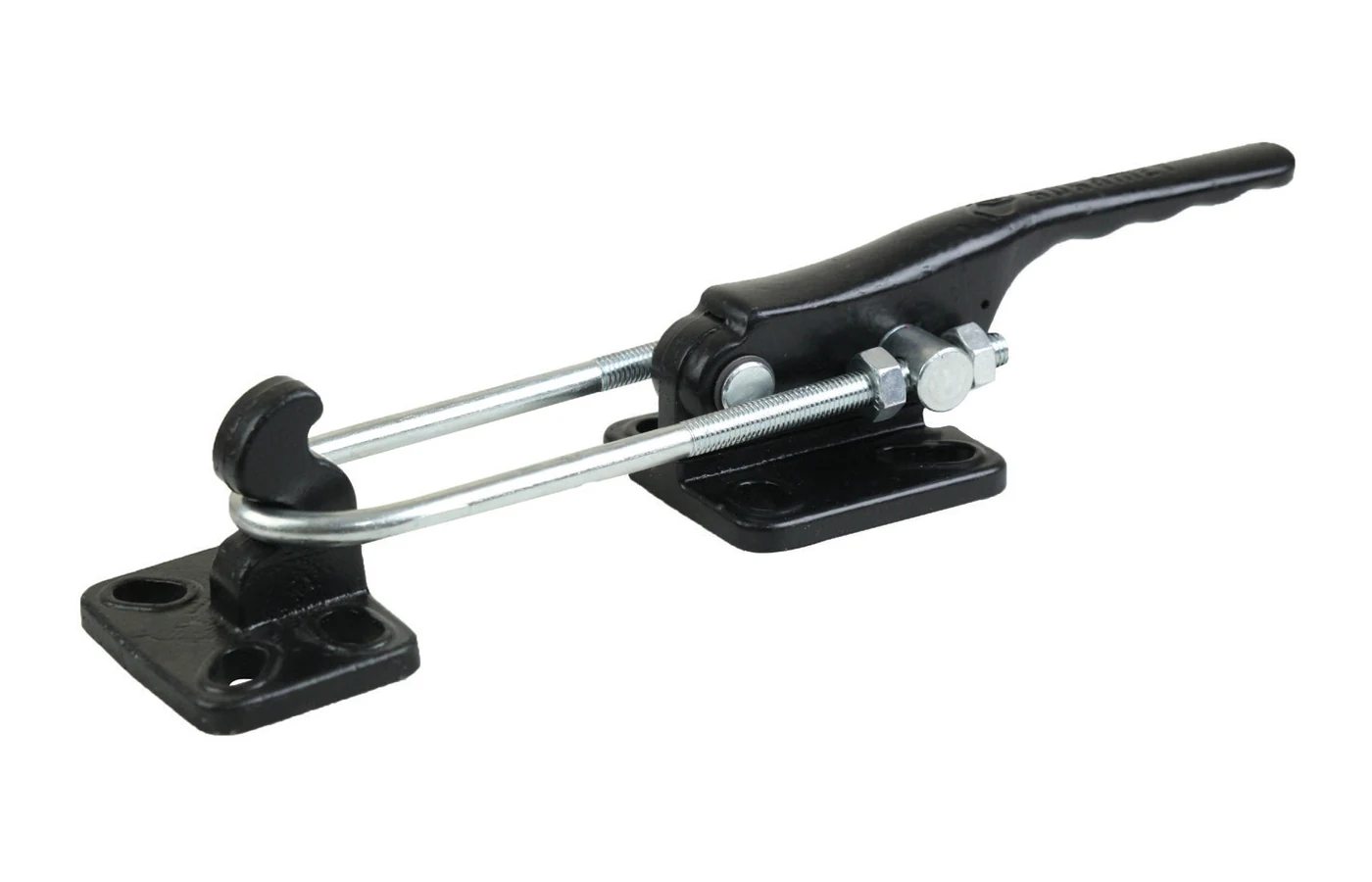

KUKAMET 341
GGG-60 lijevana konstrukcija za sile zatezanja do 20.000 N.
bočni smjer zahvata

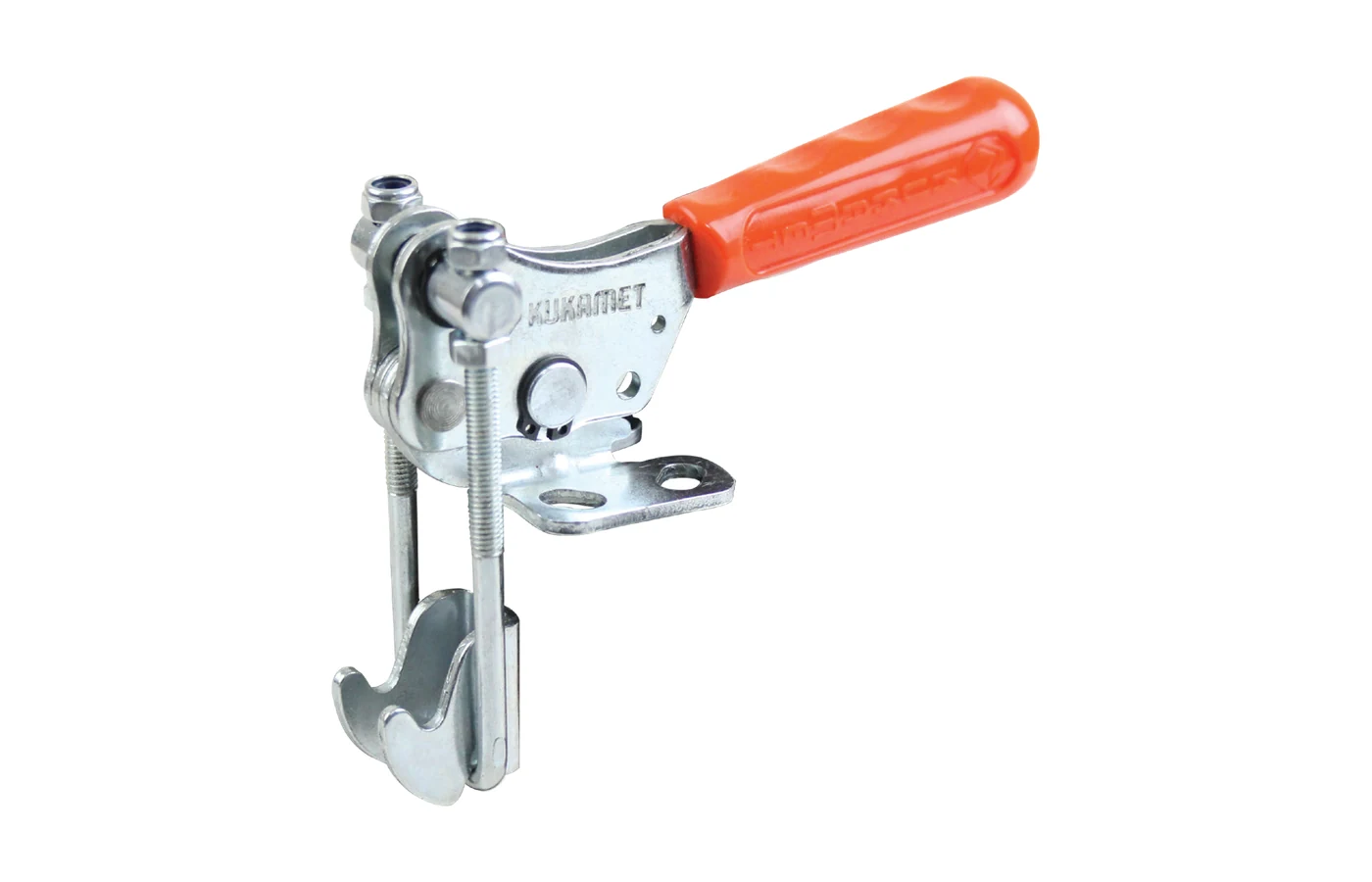

KUKAMET 351
Horizontalna baza i uspravno postavljena U kuka uz rub vrata ili spremnika.
laka i kompaktna serija

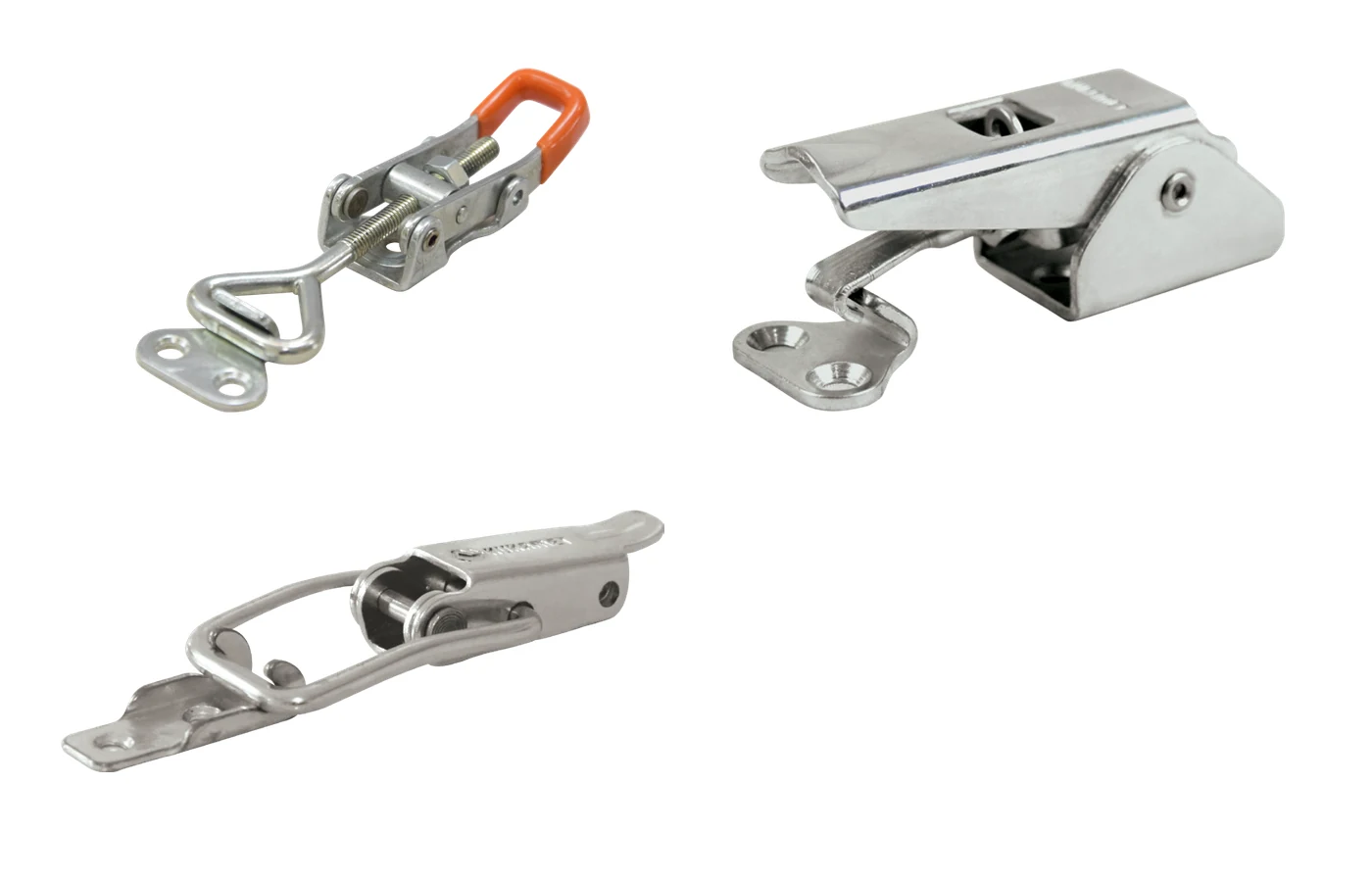

KUKAMET 361/362/363
Male kopče za vratašca, kutije, kućišta i laka zatvaranja.
suprotan smjer otvaranja ručke

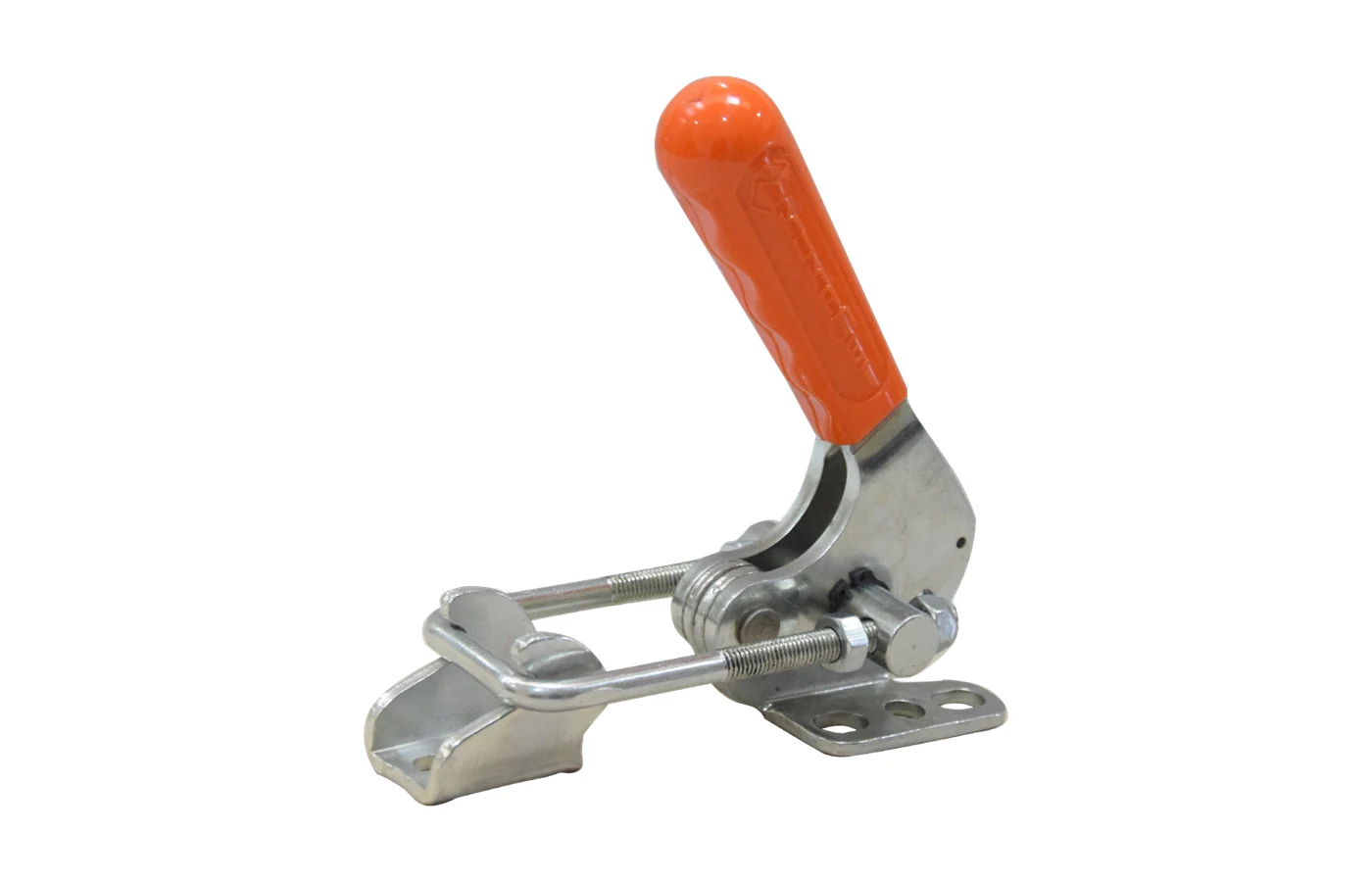

KUKAMET 371
Poseban smjer rada ručke za ograničen prostor i drukčiji pristup.
C-kuke i posebne baze

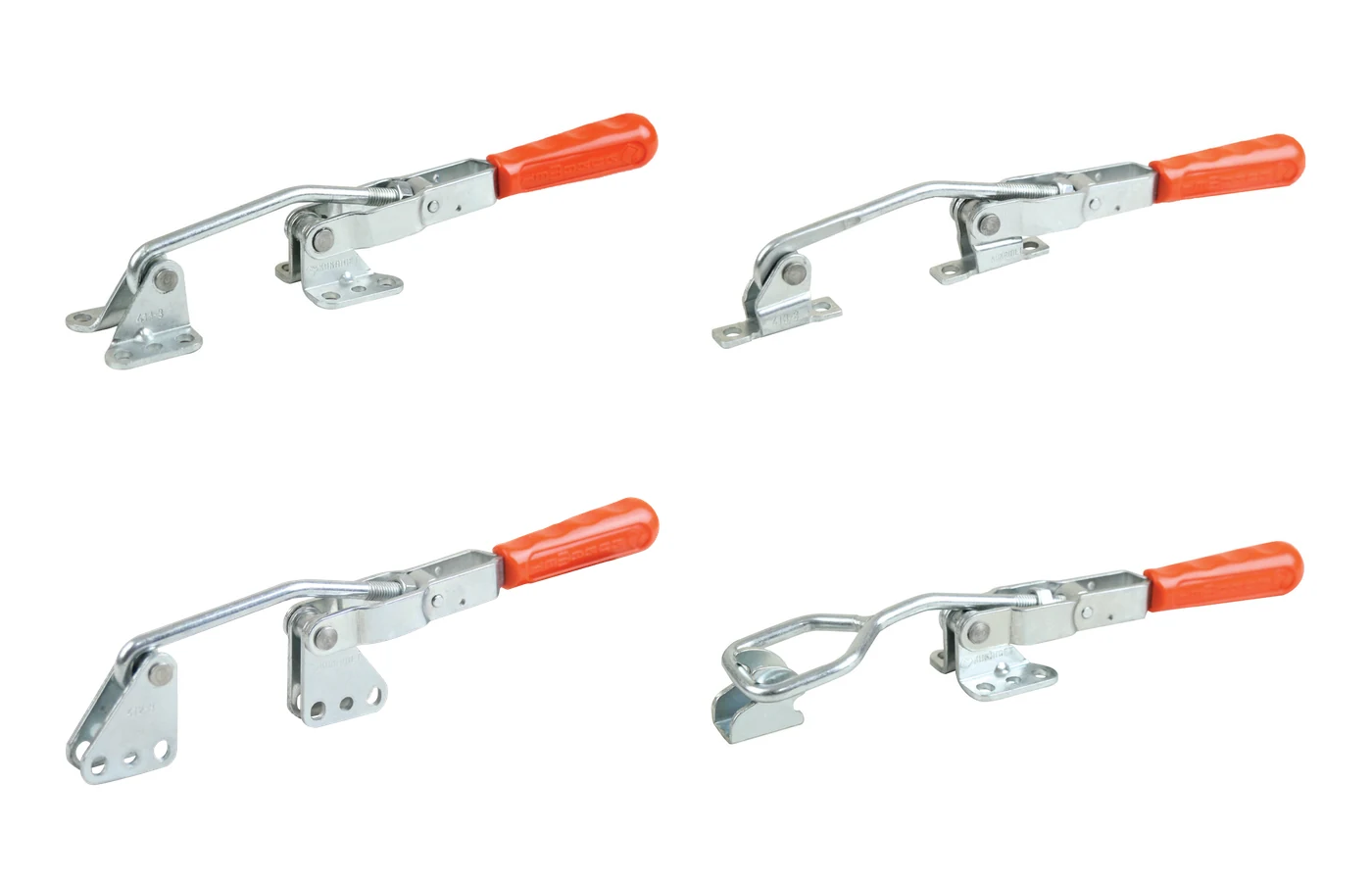

KUKAMET 411/412/413/421
C-kuke s horizontalnom, vertikalnom ili U-bazom te posebna serija 421.
Način rada
Kako rade preklopne kopče s kukom?
Preklapanjem ručke kuka se povlači prema protukomadu. Nakon što mehanizam prijeđe mrtvu točku, stega ostaje zaključana u zatvorenom položaju bez stalnog pritiska rukom. Navoj na kuki služi za početno podešavanje razmaka i sile zatezanja, dok opružne izvedbe prihvaćaju manje tolerancije i promjene položaja.
U-kuka
Navojna U-kuka obuhvaća protukomad i pruža širok raspon početnog podešavanja. Najčešći je izbor za poklopce, vrata i spremnike.
C-kuka
Jednostruka ili petljasta C-kuka zahvaća namjenski protukomad. Pogodna je kada je potreban kompaktniji ili bočno otvoren zahvat.
Zaključane L izvedbe
Dodatna kočnica osigurava ručku od slučajnog otvaranja, osobito kod vibracija i čestog rukovanja.
Kriteriji odabira
Sila, hod, navoj i položaj protukomada
Prvo se određuje potrebna sila zatezanja F1, zatim kapacitet držanja F3 i sigurnosni faktor cijelog sklopa. Nakon toga provjeravaju se položaj baze, duljina navoja i raspon podešavanja kuke, raspored montažnih rupa, slobodan luk ručke i kompatibilan protukomad.
Važno za inox izvedbe
U priloženom KUKAMET katalogu navedeno je da je sila zatezanja inox U- i C-kuka približno 30% niža od standardne izvedbe. Taj podatak treba primijeniti prije konačnog odabira veličine.
Tipične primjene
Kopče za poklopce, vrata i spremnike

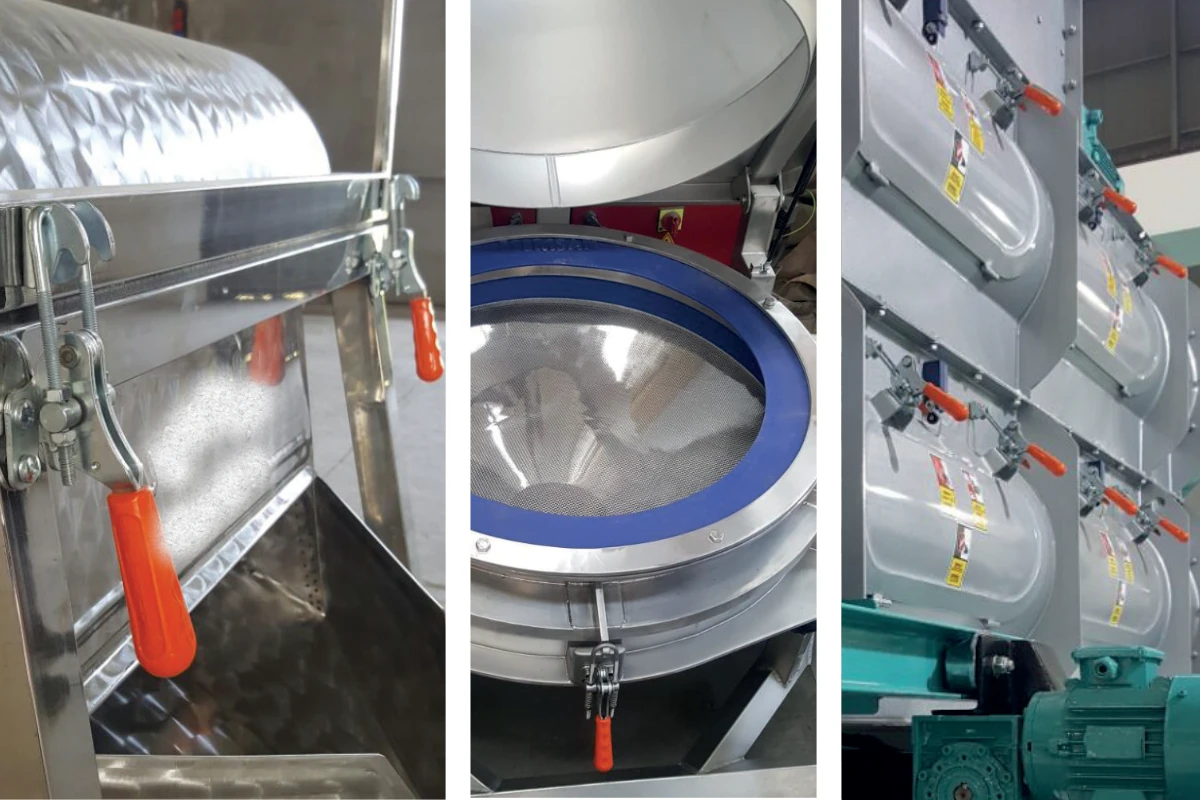

Preklopne kopče koriste se na industrijskim poklopcima, servisnim vratima, spremnicima, kućištima strojeva, filtrima, ventilacijskim i procesnim jedinicama, transportnim sanducima, kolicima, kalupima i proizvodnim napravama. Pravilno odabrana kopča omogućuje brzo otvaranje, ponovljivo zatezanje i jednostavnu vizualnu provjeru zatvorenog položaja.
Odabir pratećih elemenata
Kuke, protukomadi i spojni elementi
Za serije 311, 312, 321, 331, 332 i 351 koriste se odgovarajuće U-kuke i protukomadi; serije 361, 362 i 363 imaju vlastite oblikovane kuke; serije s C kukom 411, 412, 413 i 421 koriste zasebne kuke i protukomade. Kompatibilnost se provjerava prema punoj oznaci i veličini.
Dokumentacija
PDF katalozi, službene stranice i CAD modeli
Svaka stranica serije sadrži sažetu tehničku tablicu i vlastiti PDF izvadak. Za dimenzioniranje uvijek provjerite tvornički crtež, dok službene KUKAMET stranice služe za provjeru aktualnog modela i dostupnih 3D datoteka.
Česta pitanja
Odabir preklopne kopče s kukom
Koja je razlika između U i C kuke?
U-kuka najčešće ima dvije navojne grane i omogućuje veći raspon podešavanja. C-kuka zahvaća odgovarajući protukomad ili rub i koristi se kada je takva geometrija jednostavnija ili kompaktnija.
Dolaze li kuka i protukomad automatski sa stegom?
Sastav isporuke i kompatibilan pribor ovise o seriji i veličini. U ponudi treba potvrditi točnu oznaku kuke, protukomada i eventualnog spojnog elementa.
Što predstavlja hod, a što duljina navoja?
Hod opisuje radno pomicanje mehanizma ili opruge. Duljina navoja opisuje raspoloživo područje početnog podešavanja kuke. Ta dva podatka nisu zamjenjiva.
Što znači oznaka L?
L označava izvedbu s dodatnim zaključavanjem ili kočnicom ručke. Mehanizam i dalje treba pravilno podesiti; kočnica nije zamjena za dimenzioniranje sile.
Zašto inox kuka ima nižu silu zatezanja?
KUKAMET katalog za U- i C-kuke navodi približno 30% nižu silu zatezanja inox izvedbe. Zato se inox ne odabire samo prema dimenziji standardnog pocinčanog modela.
Kako odabrati protukomad?
Protukomad se bira prema seriji, veličini, rasporedu rupa, geometriji kuke i smjeru opterećenja. Na zahtjev možemo pružiti tehničku podršku pri provjeri kompatibilnosti sklopa.
Upit za KUKAMET stege s U ili C kukom
Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajućeg modela i kompatibilne dodatne opreme.
