horizontalna baza · puni krak
KUKAMET 141
Horizontalna montažna baza odgovara ugradnji na ravnu ploču ili gornju plohu nosača. Kontaktna točka izrađuje se prema geometriji naprave na punom steznom kraku.
KUKAMET 141 i 142 – ista mehanika, različita montažna baza
vertikalna baza · puni krak
KUKAMET 142
Vertikalna montažna baza omogućuje bočnu ugradnju na nosač ili stijenku naprave kada za horizontalnu bazu nema dovoljno ravne površine.
Oba modela razvijaju pritisnu silu 1.750 N i kapacitet držanja 2.600 N. Prije izrade nosača, zavarenog prihvata ili kontaktnog elementa provjerite dimenzije u zajedničkom tvorničkom PDF-u.
konstrukcija za velika opterećenjahorizontalna ili vertikalna bazapuni stezni krak
Gdje se najčešće koristi?

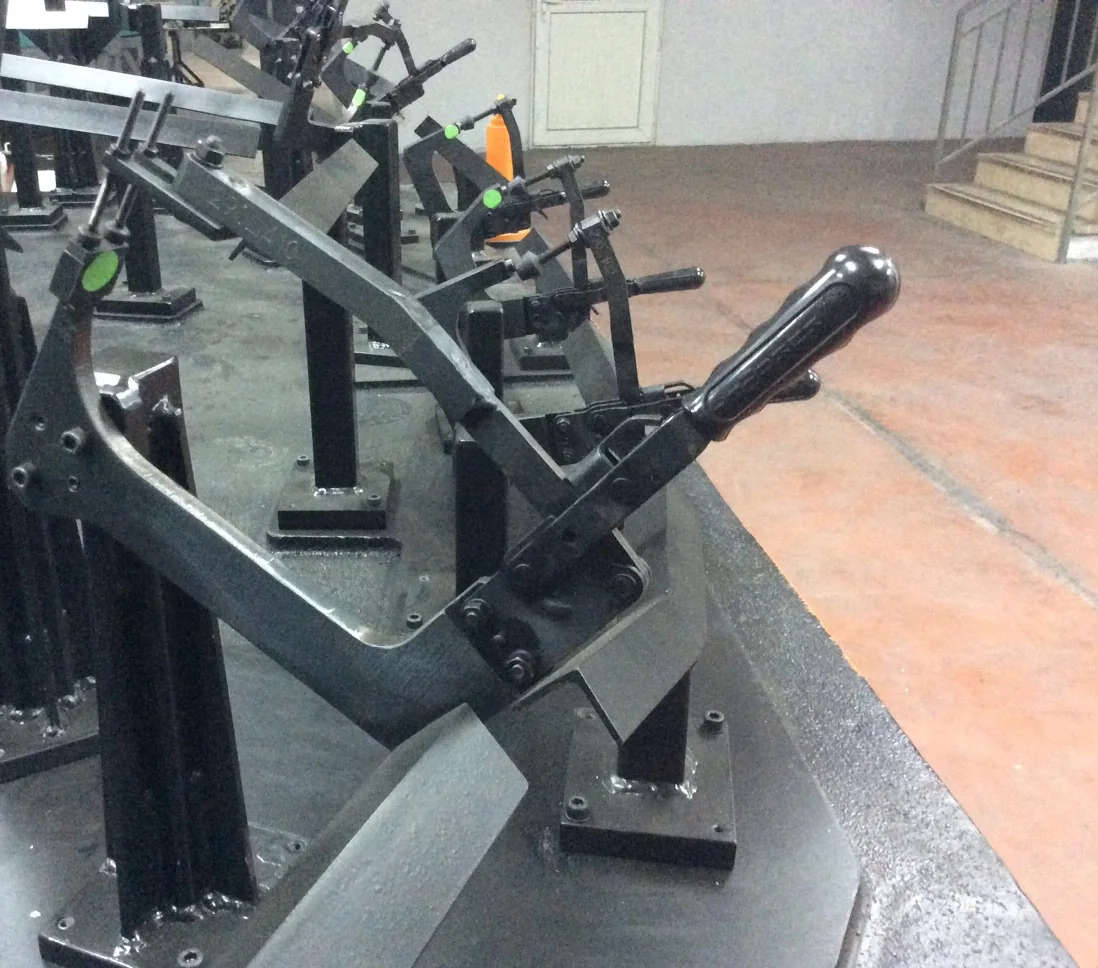

KUKAMET 141 i 142 namijenjeni su čvrstim zavarivačkim i montažnim napravama u kojima standardni podesivi U-krak ne odgovara geometriji obratka. Model 141 bira se za montažu na ravnu plohu, a 142 kada je praktičnija bočna ugradnja s vertikalnom bazom.
Usporedba modela KUKAMET 141 i 142
Modeli imaju jednake osnovne sile i kut otvaranja. Razlikuju se po izvedbi baze, ukupnoj geometriji i masi.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Montažna baza | Sila pritiska F1 (N) | Kapacitet držanja F3 (N) | Omjer F1:Fi | Kut otvaranja | Masa (g) |
|---|---|---|---|---|---|---|
| 141-4 | horizontalna | 1750 | 2600 | 4:1 | 90° | 628 |
| 142-4 | vertikalna | 1750 | 2600 | 4:1 | 90° | 510 |
Dimenzije i montažni podaci
Preuzmite službeni PDF prije izrade nosača ili šablone. Kod izvedbi s punim krakom stvarna sila na obratku ovisi o položaju kontaktne točke.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante s blokadom ručke
horizontalna baza + blokada
141-L
Izvedba modela 141 s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.
vertikalna baza + blokada
142-L
Izvedba modela 142 s dodatnom blokadom ručke za naprave u kojima treba smanjiti mogućnost nenamjernog otvaranja stege.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine za velika opterećenja izvedbe koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i CAD modeli
Za projektiranje naprave koristite zajednički PDF modela 141/142 i 2D/3D modele dostupne na službenim KUKAMET ili TraceParts stranicama. Vanjske stranice mogu tražiti besplatnu registraciju prije preuzimanja datoteke.
Upit za KUKAMET 141 ili 142
Pošaljite punu oznaku modela, željenu količinu i po mogućnosti fotografiju ili nacrt naprave. Provjerit ćemo odgovara li horizontalna baza modela 141 ili vertikalna baza modela 142 te aktualnu raspoloživost i rok isporuke.
