Konstrukcija i način rada
KUKAMET 333-L ima vertikalnu bazu, produženu podesivu U-kuku i ugrađenu kočnicu ručke. Izvedbe C1 i C2 omogućuju zahvat protukomada na znatno većoj udaljenosti od tijela stege, a kočnica dodatno osigurava ručku u zatvorenom položaju.
Gdje se najčešće koristi?

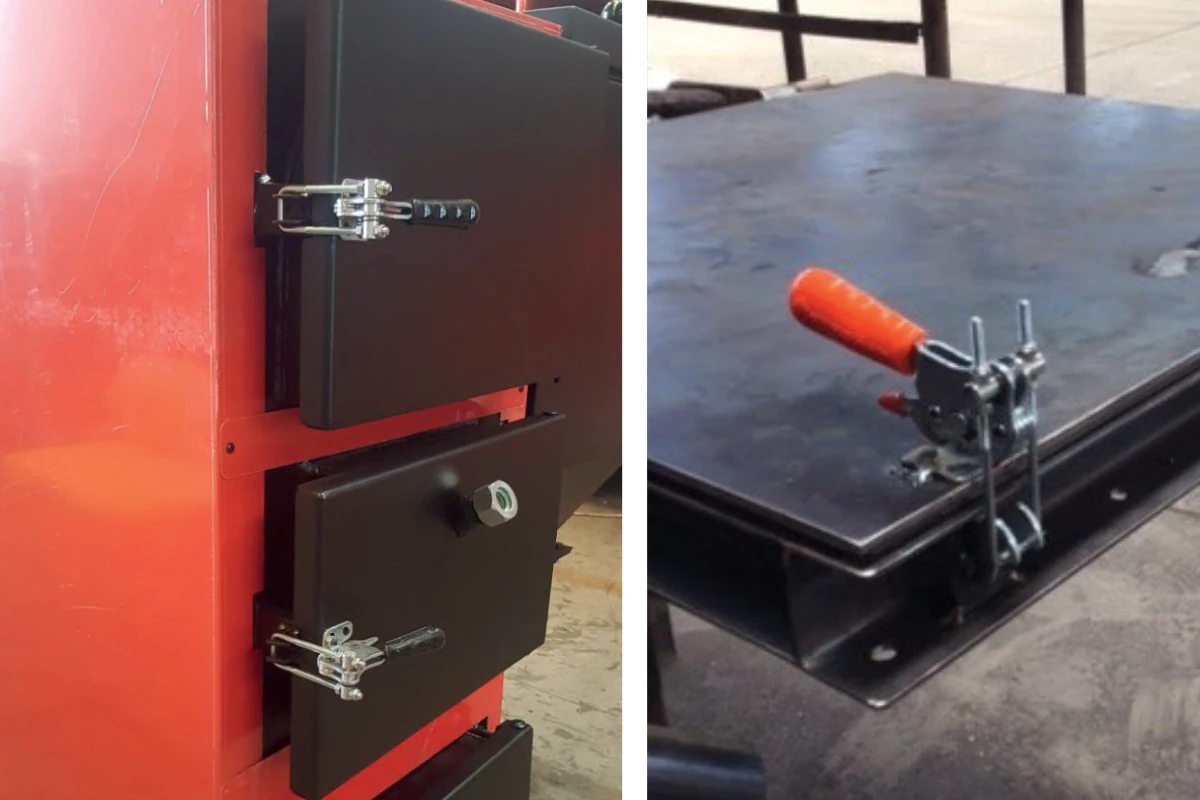

Namijenjena je velikim poklopcima, procesnim spremnicima, kućištima, zaštitnim vratima i opremi kod koje standardna U kuka ne može dosegnuti protukomad. Dugačak navoj olakšava početno podešavanje, ali ne zamjenjuje pravilno dimenzioniranje konstrukcije.
Tehnički podaci 333-L
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Navoj | Sila zatezanja F1 | Kapacitet držanja F3 | Duljina navoja | Masa |
|---|---|---|---|---|---|
| 333-4-L-M10 | M10 | 10.000 N | 12.000 N | 200 mm | 950 g |
| 333-4-L-M12-C1 | M12 | 15.000 N | 17.000 N | 250 mm | 1.070 g |
| 333-4-L-M12-C2 | M12 | 15.000 N | 17.000 N | 400 mm | 1.190 g |
| 333-5-L-M16 | M16 | 20.000 N | 25.000 N | 200 mm | 1.450 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu navoja i raspon podešavanja kuke, položaj protukomada, montažne rupe te slobodan prostor za ručku. Duljina navoja opisuje područje početnog podešavanja; kod opružnih izvedbi radni hod opruge naveden je zasebno.
F1 je sila kojom stega pri zatvaranju privlači protukomad, a F3 kataloški kapacitet držanja zaključanog mehanizma. Te vrijednosti nisu međusobno zamjenjive niti predstavljaju sigurnosni faktor cijelog sklopa.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena sila zatezanja približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 310-K
U-kuka u odgovarajućem navoju i duljini.
KUKAMET 310-04
Protukomad za kompatibilne serije.
KUKAMET 921
Zamjenska poliuretanska ručka.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
