izvedba s kočnicom
312-L
Zaključavanje ručke za primjene u kojima vibracije ili udarci mogu uzrokovati neželjeno otvaranje.
Konstrukcija i način rada
KUKAMET 312 koristi isti preklopni princip s podesivom U-kukom kao serija 311, ali ima vertikalnu montažnu bazu. Zatvaranjem ručke preko mrtve točke kuka privlači protukomad i drži ga u zatvorenom položaju. Okomita baza omogućuje montažu uz rub kućišta ili okvira bez dodatnog kutnika.
Gdje se najčešće koristi?

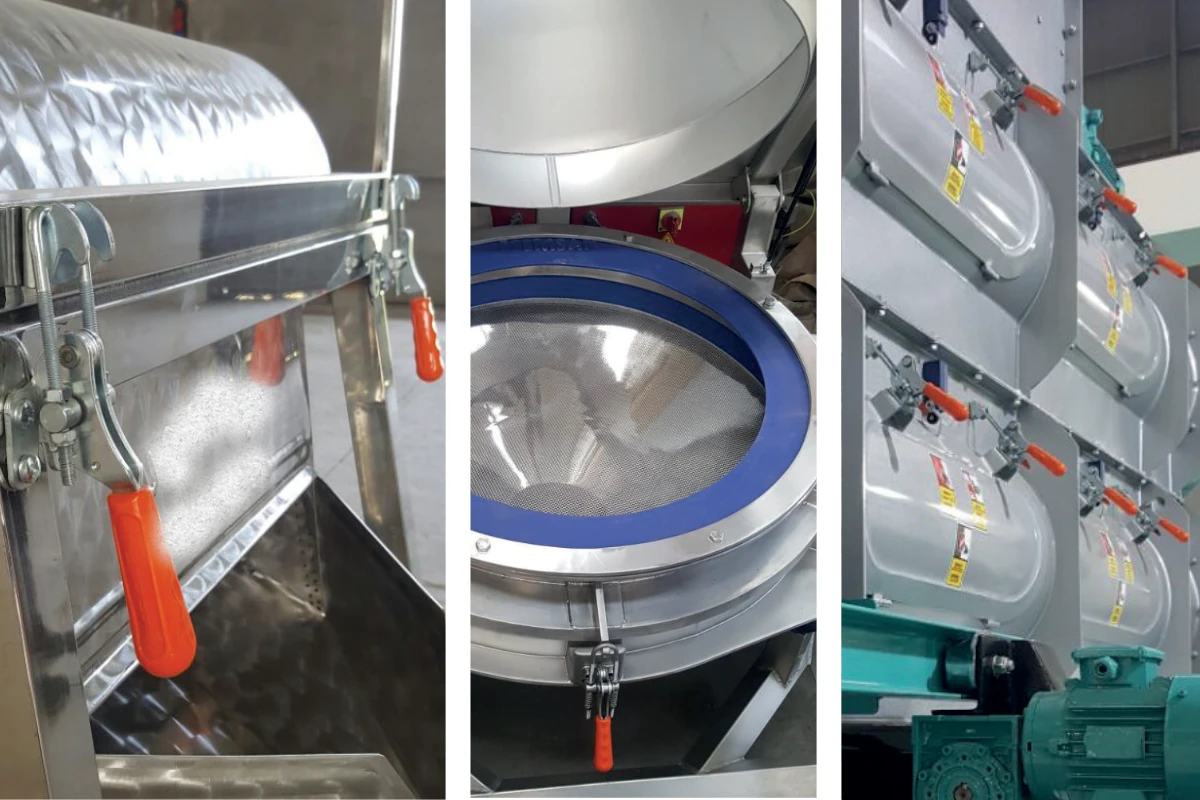

Najčešća primjena su servisni poklopci, vrata strojeva, procesna kućišta, spremnici i kanali na kojima je raspoloživa bočna montažna ploha. Prije odabira treba provjeriti slobodan luk ručke i položaj protukomada.
Tehnički podaci 312
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila zatezanja F1 | Kapacitet držanja F3 | Duljina navoja | Masa |
|---|---|---|---|---|
| 312-1 | 1.000 N | 1.500 N | 45 mm | 135 g |
| 312-2 | 1.500 N | 2.000 N | 45 mm | 175 g |
| 312-3 | 2.200 N | 3.200 N | 75 mm | 335 g |
| 312-4 | 7.000 N | 8.000 N | 95 mm | 815 g |
| 312-5 | 10.000 N | 11.000 N | 110 mm | 945 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu navoja i raspon podešavanja kuke, položaj protukomada, montažne rupe te slobodan prostor za ručku. Duljina navoja opisuje područje početnog podešavanja; kod opružnih izvedbi radni hod opruge naveden je zasebno.
F1 je sila kojom stega pri zatvaranju privlači protukomad, a F3 kataloški kapacitet držanja zaključanog mehanizma. Te vrijednosti nisu međusobno zamjenjive niti predstavljaju sigurnosni faktor cijelog sklopa.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena sila zatezanja približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET 310-K
U-kuka u odgovarajućem navoju i duljini.
KUKAMET 310-04
Protukomad za kompatibilne serije.
KUKAMET 921
Zamjenska poliuretanska ručka.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 312 preklopna stega s U kukom
Ako imate dodatnih pitanja, na zahtjev možemo pružiti tehničku podršku pri odabiru odgovarajućeg modela i kompatibilne dodatne opreme.
