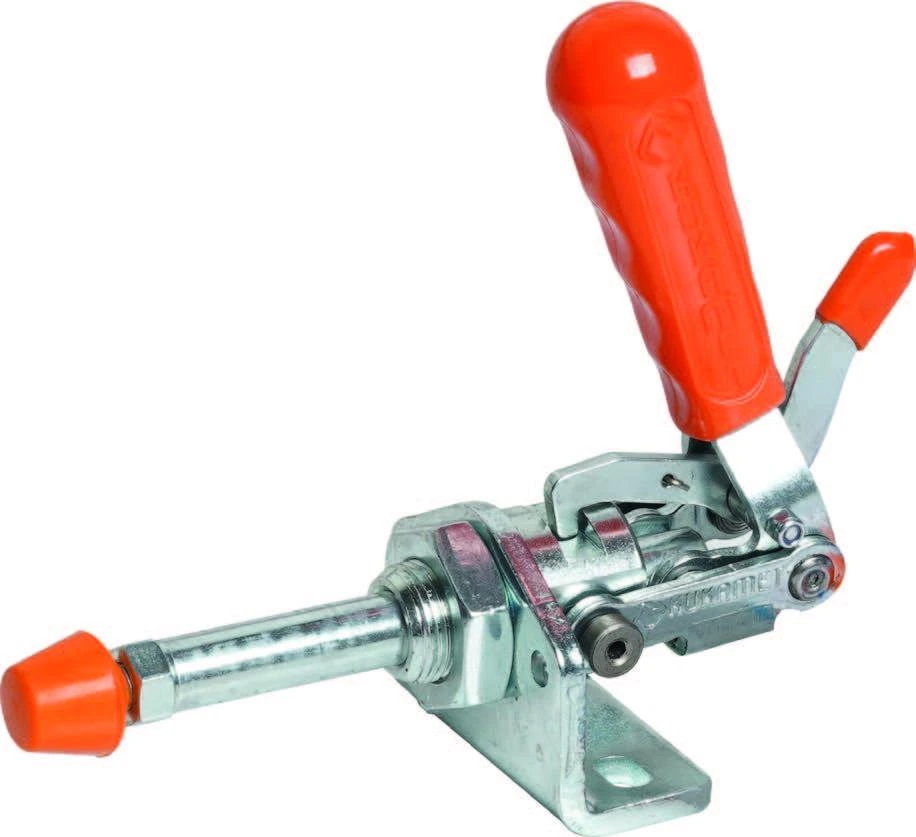

izvedba sa sigurnosnom kočnicom
511-L
Dodatni mehanizam kočnice smanjuje mogućnost neželjenog otvaranja pri vibracijama ili slučajnom kontaktu s ručkom.

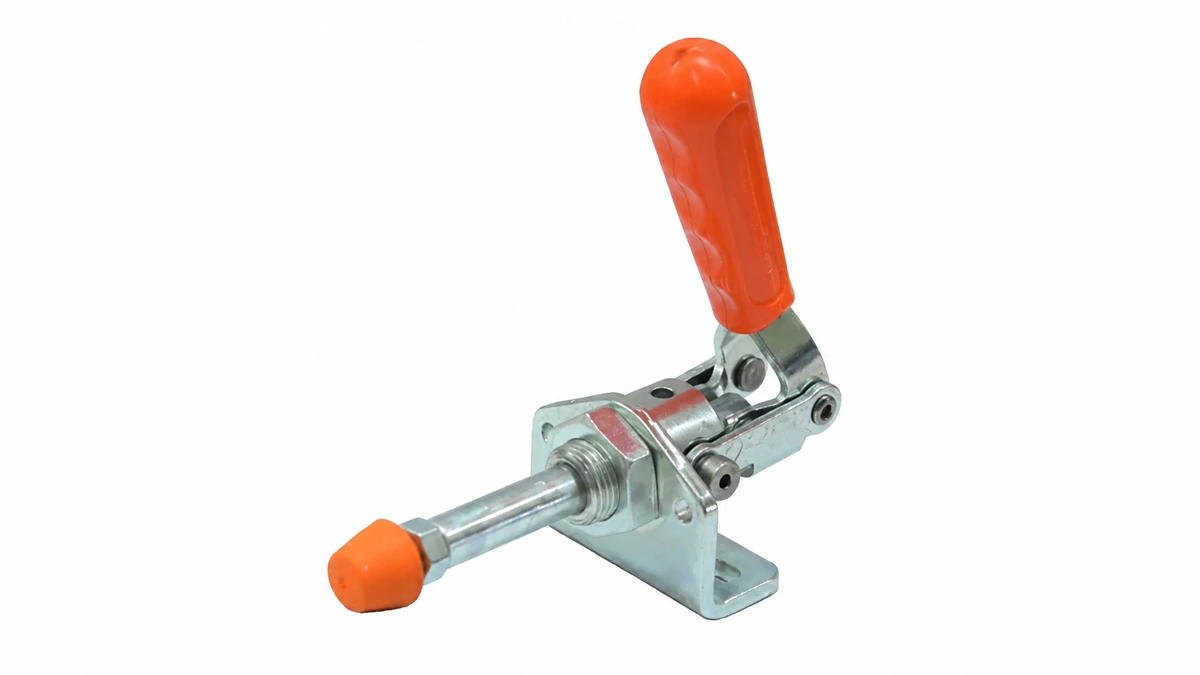

Pravocrtno stezanje s horizontalnom bazom
KUKAMET 511 osnovna je i najsvestranija serija potisno-povlačnih stega. Klizni element djeluje duž vlastite osi pa se obradak može potisnuti prema čvrstom graničniku, pozicionirati u napravi ili, uz odgovarajuću vezu na kliznom elementu, povlačiti prema referentnoj točki. Kompaktne veličine prikladne su za manje naprave, dok veći modeli nude duži hod i veći kapacitet držanja.
Gdje se najčešće koristi?

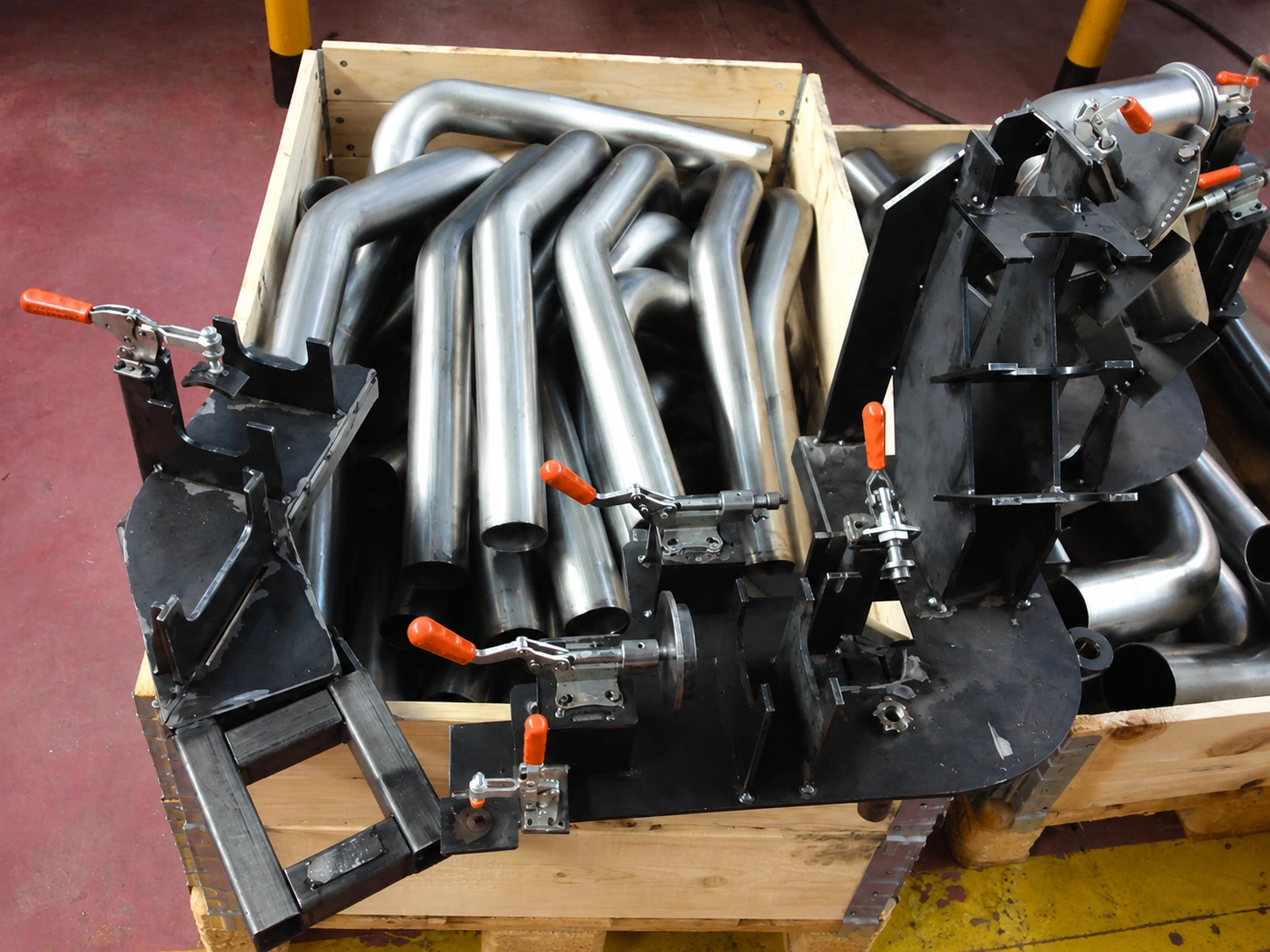

Najčešće se koristi u montažnim, kontrolnim, bušaćim, obradnim i zavarivačkim napravama kada sila treba djelovati sa strane ili s kraja obratka. Pravocrtni hod posebno je praktičan za potiskivanje dijela prema graničniku, aktiviranje pomoćnog oslonca, zatvaranje kliznog elementa ili ponavljajuće pozicioniranje. U dobro projektiranoj napravi stega potiskuje obradak prema zasebnom čvrstom osloncu; sama stega ne bi trebala zamijeniti precizni lokator.
Osnovni modeli i hod KUKAMET 511
Raspon obuhvaća vrlo kompaktne i veće izvedbe s različitim hodom, pritisnim vijkom i kapacitetom držanja.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila pritiska F1 | Kapacitet držanja F3 | Hod | Pritisni vijak |
|---|---|---|---|---|
| 511-0-M | 550 N | 700 N | 23 mm | M4 × 25 |
| 511-0 | 550 N | 700 N | 23 mm | M4 × 25 |
| 511-1 | 800 N | 970 N | 22 mm | M5 × 35 |
| 511-2 | 1.500 N | 1.700 N | 27 mm | M6 × 40 |
| 511-3 | 2.500 N | 2.640 N | 38 mm | M8 × 50 |
| 511-5 | 3.500 N | 3.700 N | 53 mm | M10 × 70 |
| 511-6 | 4.500 N | 4.650 N | 53 mm | M12 × 80 |
| 511-7 | 4.500 N | 5.400 N | 51 mm | M12 × 80 |
Dimenzije, hod i montažne rupe
Prije izrade naprave provjerite ukupne dimenzije, os kliznog elementa, raspoloživi hod, prostor potreban za zakret ručke i položaj kontakta u službenom PDF crtežu.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe

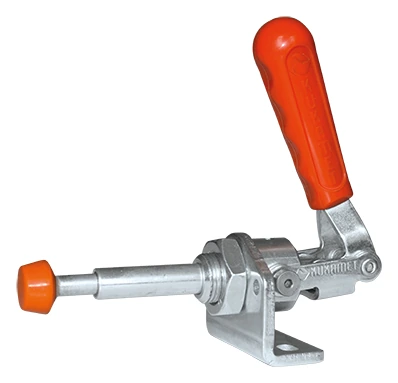

opružni klizni element
511-Y
Opružna izvedba uvodi kontrolirani elastični hod, koristan za manje razlike u položaju obratka i blaže prihvaćanje osjetljivijih dijelova.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službene stranice i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 511
Za ponudu navedite punu oznaku modela, željenu količinu i treba li standardna izvedba, izvedba s kočnicom ili opružna izvedba. Za pomoć pri odabiru korisni su potreban hod, smjer djelovanja, raspoloživi prostor i potrebna sila.
