prirubničko aluminijsko tijelo
6015
Četiri veličine od 200 do 700 N.
Konstrukcija i način rada
Za razliku od zakretnih serija 6011–6014 i 6016, modeli 6015 i 6017 koriste izravni link-mehanizam bez prethodnog zakretanja poluge oko obratka. Model 6015 ima prirubničko aluminijsko tijelo, a 6017 četvrtasto kućište. Takva konstrukcija smanjuje masu i olakšava ugradnju u kompaktne automatizirane naprave, ali ove modele treba birati kao link stege, ne kao zakretne stege.
Primjena u proizvodnim napravama

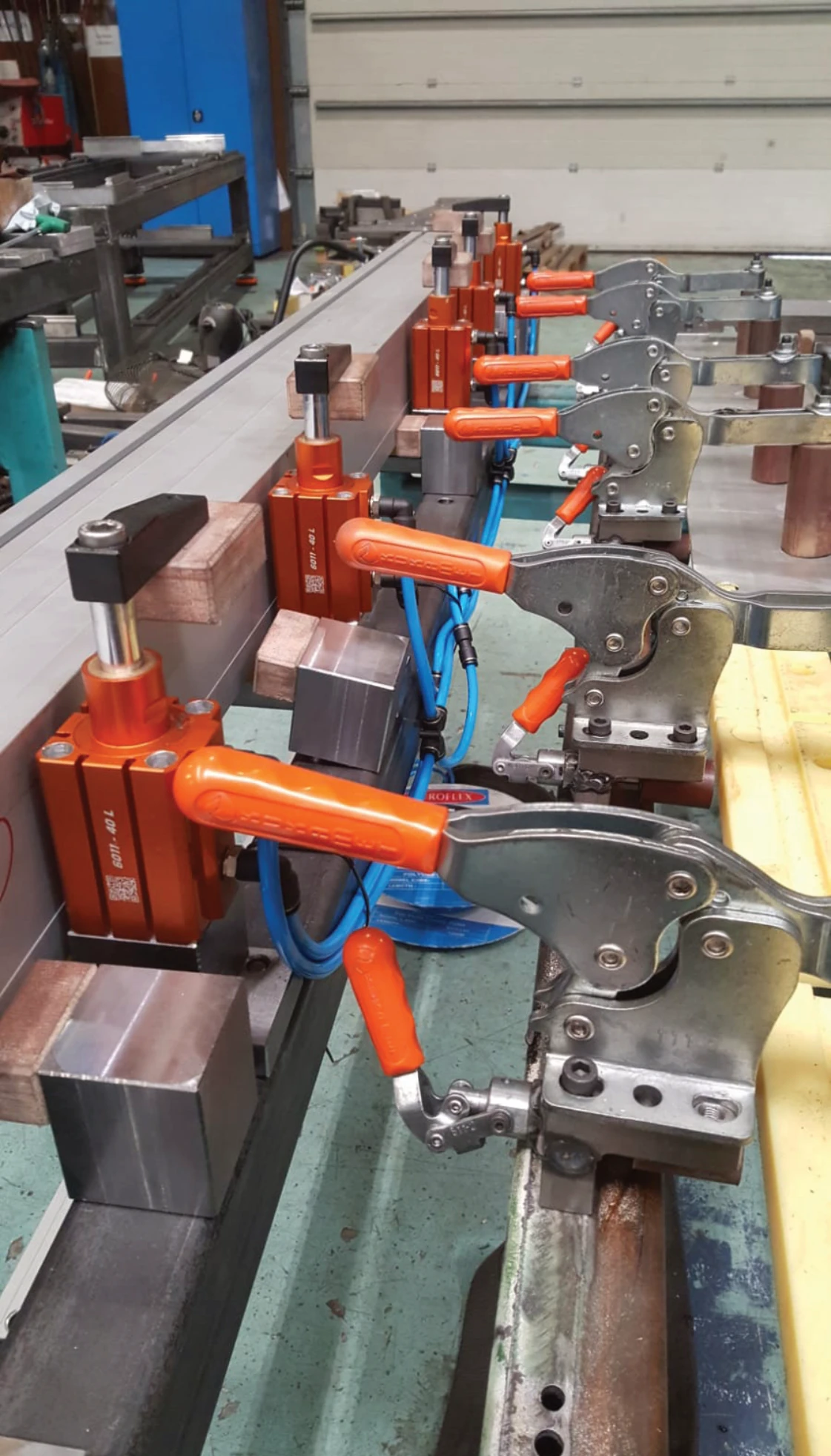

Koriste se za manja i srednja opterećenja u montaži, kontroli, lijepljenju i laganim zavarivačkim napravama. Geometrija pritisnog vijka, slobodan luk poluge i položaj dovoda zraka moraju biti provjereni prema crtežu.
Tehnički podaci 6015/6017
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Veličina | 6015 F1 / Vn / vijak / masa | 6017 F1 / Vn / vijak / masa |
|---|---|---|
| 25 | 200 N / 0,13 dm³ / M6×40 / 600 g | 100 N / 0,13 dm³ / M6×40 / 360 g |
| 32 | 300 N / 0,25 dm³ / M8×50 / 950 g | 300 N / 0,19 dm³ / M8×50 / 530 g |
| 40 | 500 N / 0,46 dm³ / M8×50 / 1.100 g | 500 N / 0,38 dm³ / M8×50 / 720 g |
| 50 | 700 N / 0,79 dm³ / M12×80 / 1.707 g | 700 N / 0,79 dm³ / M10×70 / 1.110 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Ove serije nisu zakretne stege, iako se u katalogu nalaze uz njih. Kontaktni vijak i poluga stvaraju zakretno pritisno gibanje. Senzorika i pribor ovise o konkretnoj izvedbi te se moraju potvrditi u ponudi.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 6015 i 6017 aluminijske pneumatske link stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
