horizontalna baza · kočnica ručke
211-L
Oznaka "-L" označava izvedbu s dodatnom blokadom ručke. Stega se otvara tek nakon namjernog otključavanja, što smanjuje rizik slučajnog otvaranja pri vibracijama ili dodiru ručke.
Brza stega za šablone KUKAMET 211
Standardni model ima pritisni vijak podesiv bočno i po visini te horizontalnu bazu za montažu na ravnu podlogu. Budući da se dimenzije i raspored montažnih rupa razlikuju prema veličini i izvedbi, prije projektiranja provjerite PDF izvadak i odgovarajući 2D/3D CAD model.
Gdje se najčešće koristi?

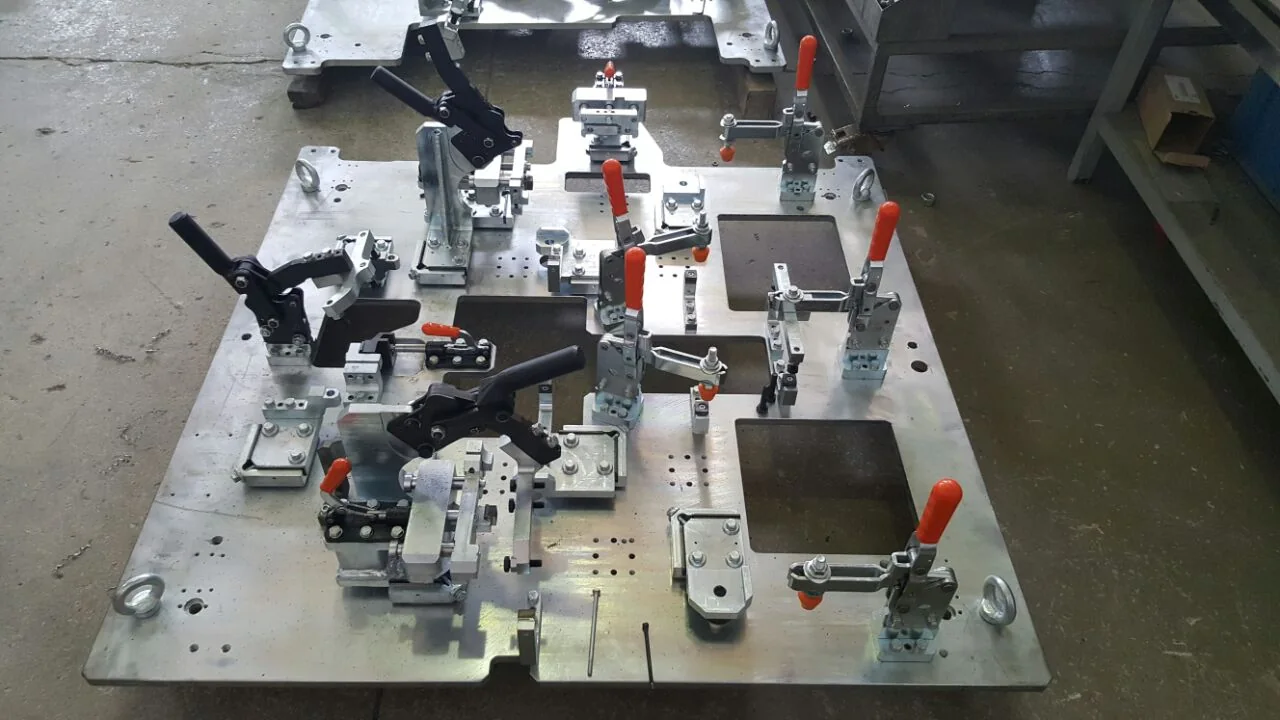

Model 211 koristi se u zavarivačkim, montažnim, kontrolnim i bušaćim napravama kada je ručka lako dostupna odozgo ili sprijeda. Pri odabiru treba provjeriti potrebnu silu, raspoloživi prostor za otvaranje ručke, položaj pritisnog vijka i raspored montažnih otvora.
Osnovni modeli i sile KUKAMET 211
Detaljne dimenzije, montažne rupe i položaji mehanizma nalaze se u PDF izvatku iz službenog kataloga.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Pritisni vijak | Sila pritiska F1 / F2 (N) | Kapacitet držanja F3 / F4 (N) |
|---|---|---|---|
| 211-0-M | M4x25 | 550 / 350 | 700 / 455 |
| 211-0 | M4x25 | 550 / 350 | 700 / 455 |
| 211-1 | M5x35 | 750 / 500 | 1.000 / 680 |
| 211-2 | M6x40 | 1.200 / 700 | 1.400 / 925 |
| 211-3 | M8x50 | 2.000 / 1.400 | 2.500 / 1.560 |
| 211-4 | M10x70 | 3.000 / 2.000 | 3.300 / 2.200 |
| 211-5 | M12x80 | 4.500 / 2.500 | 5.000 / 3.000 |
Dimenzije i montažne rupe
Prije izrade naprave provjerite dimenzije odabrane veličine, raspored rupa, prostor potreban za ručku i položaj kontaktnog elementa u PDF dokumentaciji.
Napomena: tehnički podaci mogu se promijeniti bez prethodne najave; prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Varijante modela i srodne izvedbe
horizontalna baza · puni krak
211-D
Oznaka "-D" označava izvedbu s punim steznim krakom. Sklop kontaktnog elementa može se zavariti na odabrano mjesto, pa se duljina kraka i oblik kontakta prilagođavaju napravi i obratku.
horizontalna baza · puni krak · kočnica
211-D-L
Oznaka "-D-L" kombinira puni stezni krak i blokadu ručke. Kontaktni element postavlja se zavarivanjem na željeno mjesto, a blokada smanjuje rizik nenamjernog otvaranja.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže i raspored montažnih rupa. Za projektiranje nove naprave dostupne su i službena KUKAMET stranica te izravna CAD poveznica kada je potvrđena za ovaj model.
Upit za KUKAMET 211
Za ponudu pošaljite punu oznaku veličine i željenu količinu. Ako model još nije odabran, navedite način montaže baze, potreban položaj kontakta, raspoloživi prostor i potrebnu silu.
