Digitalni mjerač radijusa posebno je koristan uz savijačice cijevi i profila, kod probnih komada, serijske kontrole i provjere ponovljivosti savijanja.
Video prikaz NARGESA digitalnog mjerača radijusa
Brzo mjerenje unutarnjih i vanjskih radijusa

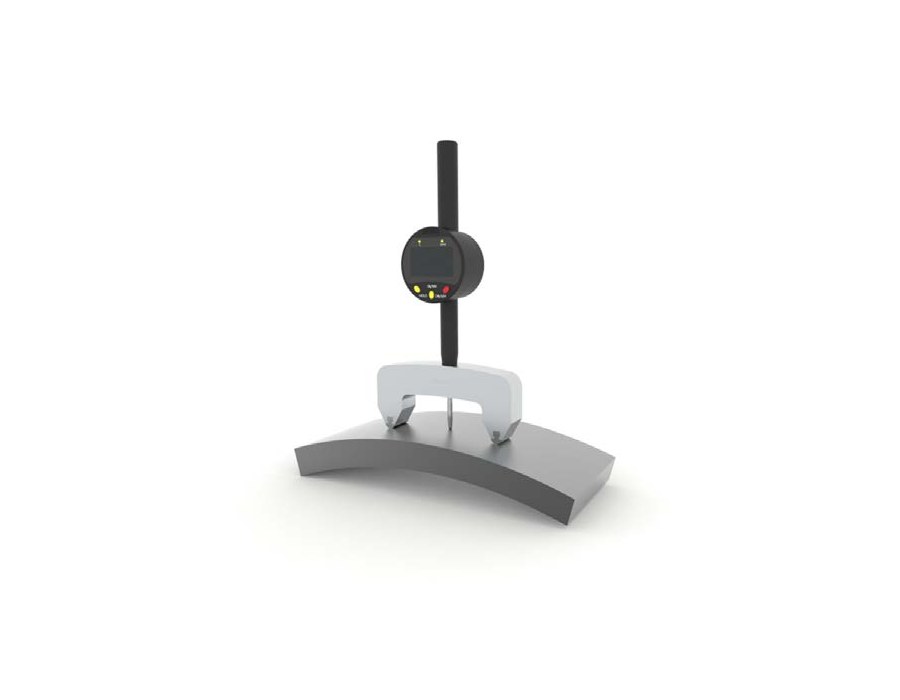

NARGESA digitalni mjerač radijusa očitava radijus izravno na savijenom komadu. Mjerač se može postaviti na unutarnju ili vanjsku stranu luka, a rezultat se prikazuje na LCD zaslonu u milimetrima ili colima. Komad pritom ne treba skidati sa savijačice niti izrađivati kartonsku ili limenu šablonu.
U standardnoj isporuci nalaze se mjerna glava, lukovi duljine 100, 200 i 300 mm, baterija CR2032 te zaštitni inox kofer s pjenastom oblogom. Različiti lukovi pokrivaju različite raspone radijusa, pa se prije mjerenja bira onaj koji stabilno naliježe na površinu obratka.
Primjena uz savijačice cijevi i profila
Mjerač je posebno koristan tijekom podešavanja MC savijačica na tri valjka i CC CNC savijačica bez trna. Nakon probnog savijanja radijus se provjeri na stroju, položaj valjaka ili program savijanja korigira se prema rezultatu, a mjerenje se zatim ponavlja na sljedećem komadu. Na isti način može se provjeravati ponovljivost tijekom male ili veće serije.
- unutarnji i vanjski radijusi savijenih cijevi, flaha i konstrukcijskih profila;
- kontrola čeličnih, inox, aluminijskih, plastičnih i drugih glatkih čvrstih obradaka;
- provjera radijusa bez skidanja komada sa stroja i bez izrade šablone;
- mjerenje tijekom podešavanja, završne kontrole i povremene kontrole serije.
Za pouzdano očitanje kontaktne površine moraju biti čiste, glatke i bez srha. Gruba ili nepravilna površina može utjecati na nalijeganje mjernog luka i točnost rezultata.
Mjerni lukovi i rasponi radijusa
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Mjerni luk | Status | Raspon radijusa |
|---|---|---|
| 100 mm | uključen | 55–625 mm |
| 200 mm | uključen | 125–2.500 mm |
| 300 mm | uključen | 475–11.250 mm |
| 400 mm | opcionalan | 1.150–20.000 mm |
Tehničke značajke
| Šifra / referenca | 140-MED08-00001 |
|---|---|
| Standardno mjerno područje | 55–11.250 mm / 2–443 in |
| Najveći raspon s opcionalnim lukom | do 20.000 mm / 787 in |
| Pogreška mjerenja radijusa | ΔR = (0,01 × R) mm |
| Tolerancija senzora | ±0,02 mm |
| Napajanje | litijska baterija 3 V CR2032, uključena |
| Dimenzije mjerača | 250 × 60 × 40 mm |
| Masa kompleta | 1,3 kg |
Kako se mjerač koristi u praksi
- Odaberite mjerni luk. Koristi se luk čiji raspon obuhvaća očekivani radijus i koji stabilno naliježe na komad.
- Provjerite nultu vrijednost. Mjerač se po potrebi brzo provjeri na ravnoj i čistoj površini.
- Postavite ga na luk. Mjeri se unutarnja ili vanjska strana savijenog dijela, bez pomicanja komada sa stroja.
- Očitajte i korigirajte. Prikazani radijus koristi se za korekciju postavke stroja i ponovnu provjeru sljedećeg komada.
Česta pitanja o digitalnom mjeraču radijusa
Može li mjeriti unutarnji i vanjski radijus?
Da. Mjerna glava i odabrani luk mogu se postaviti na unutarnju ili vanjsku stranu pravilno savijene površine.
Treba li komad skinuti sa savijačice?
Ne. Jedna od glavnih prednosti mjerača je kontrola radijusa izravno na stroju, što ubrzava podešavanje i serijsku provjeru.
Kada se koristi opcionalni luk od 400 mm?
Koristi se za velike radijuse od približno 1.150 do 20.000 mm, izvan standardnog raspona uključenog luka od 300 mm.
Utječe li površina obratka na mjerenje?
Da. Najpouzdaniji rezultat dobiva se na čistoj, glatkoj i pravilnoj površini bez srha ili izraženih neravnina.
