Oba vratila su pogonjena
Gornje i donje vratilo prenose okretni moment na materijal. Kaljeni zupčanici, kaljena i brušena vratila te robusni valjkasti ležajevi namijenjeni su ponovljivom serijskom radu.
Stroj za dekorativno oblikovanje i utiskivanje metalnih elemenata.
Hladno reljefno oblikovanje metala
NOA60 - dekorativni uzorak nastaje prolaskom kroz pogonjene valjke
NOA60 oblikuje površinu materijala bez zagrijavanja i bez skidanja strugotine. Gornji i donji valjak pogonjeni su istodobno, a odabrani profil valjka prenosi ponovljiv reljef na rukohvat, plosnati profil, kvadratnu šipku ili kvadratnu i pravokutnu cijev.
U svakodnevnoj prodaji ovako obrađeni proizvodi često se nazivaju gravirane cijevi, kovane cijevi ili tučeni profili. Tehnički se radi o hladnom reljefnom utiskivanju valjcima, a ne o graviranju rezanjem.
- 5,5 kWsnaga motora
- 0-10 m/minpodesiva brzina
- 60 × 60 mmmaks. kvadratna cijev
- 20 × 20 mmmaks. puna šipka
- 60 × 10 mmmaks. flah
Video prikaz rada NARGESA NOA60 stroj za reljefno oblikovanje
Pogon, vođenje i ravnanje materijala
Brzina od 0 do 10 m/min
Podesiva brzina prolaza omogućuje prilagodbu različitim profilima i uzorcima, dok valjci automatski povlače materijal kroz radnu zonu.
Integrirani ravnalni sklop
Sedam podesivih valjaka - tri okomita i četiri vodoravna - ispravlja materijal nakon reljefnog utiskivanja i pomaže zadržati pravilan izlazni oblik.
Čelik i obojeni metali
Stroj je namijenjen obradi čelika, aluminija, mjedi, bronce i bakrenih legura, uz odgovarajući valjak, vodilicu i presjek materijala.
Reljefni profili za ograde, rukohvate, vrata i namještaj
Jednoličan uzorak može se nanositi duž cijelog elementa ili na odabrani dio profila. Dobiveni materijal koristi se za kovane ograde, kapije, rukohvate, rešetke, ukrasne okvire, stolove, stolice, urbanu opremu i druge proizvode dekorativne bravarije.
Ukrasni valjci NOA60 01-25
Program obuhvaća 25 standardnih reljefnih uzoraka za rukohvate i plosnate profile. Svaka kartica prikazuje valjak i izgled uzorka na obrađenom materijalu. Većina izvedbi namijenjena je rukohvatu širine 40 mm, dok modeli 09, 21, 23 i 25 pokrivaju druge širine ili kombinaciju s kvadratnom šipkom.
Ukrasni valjak 01
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00001.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

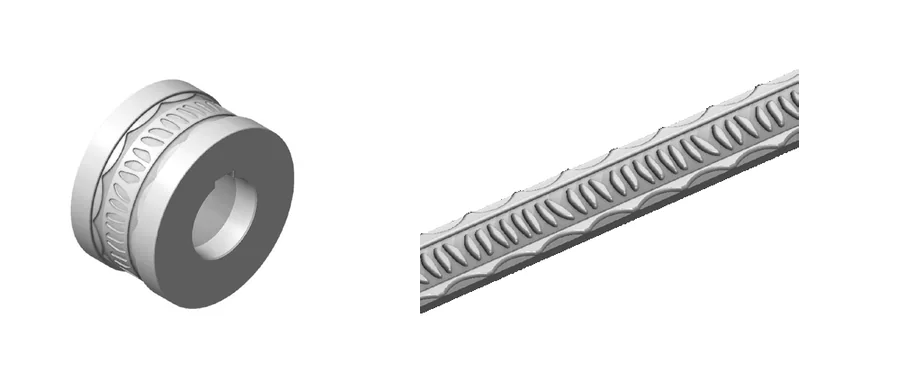

Ukrasni valjak 02
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00002.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 03
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00003.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 04
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00004.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

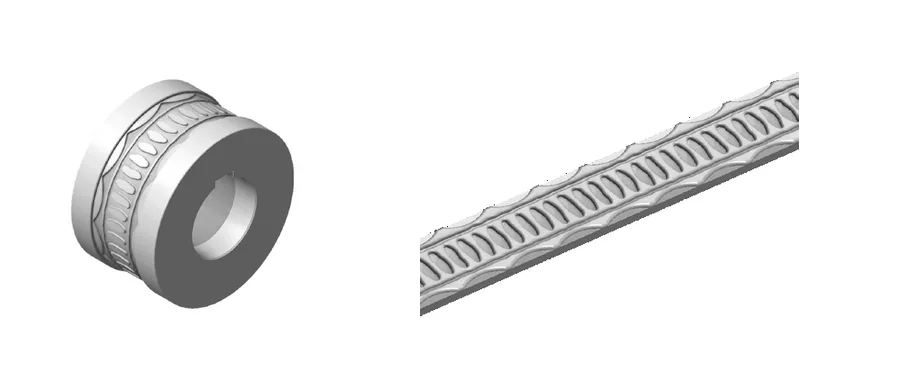

Ukrasni valjak 05
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00005.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 06
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00006.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

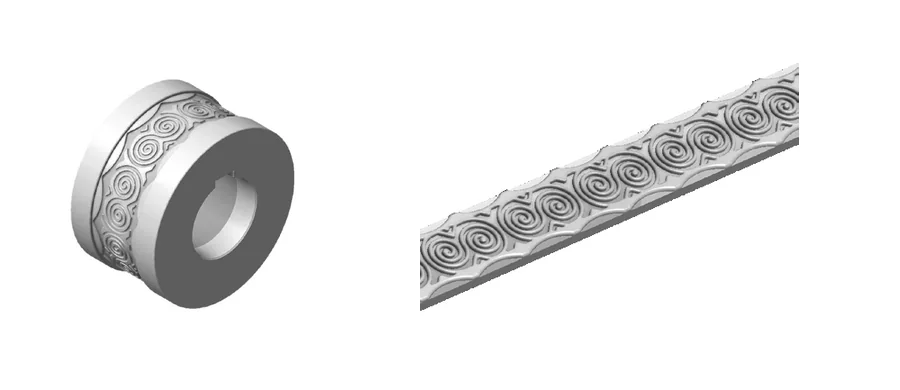

Ukrasni valjak 07
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00007.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 08
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00008.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg
Ukrasni valjak 09
Standardni dekorativni uzorak za rukohvat do 60 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00009
- Vodilica
- 00400, 00401 ili 00402
- Masa
- 6,1 kg

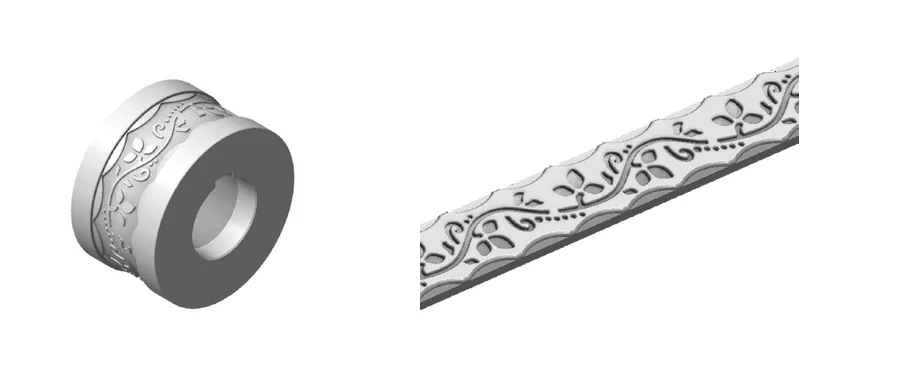

Ukrasni valjak 10
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00010.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

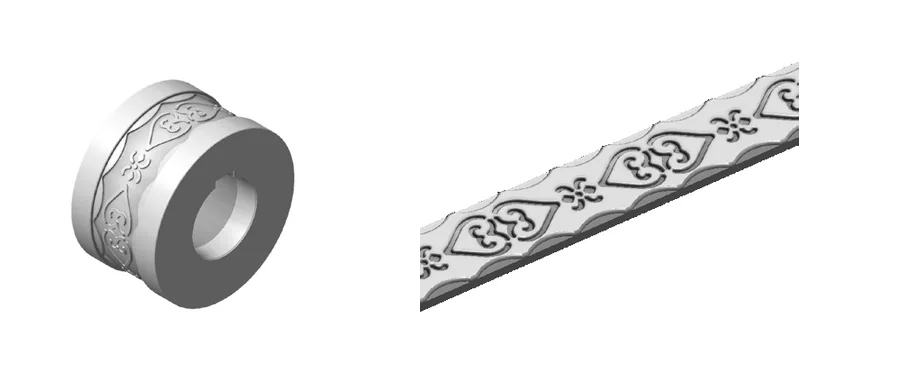

Ukrasni valjak 11
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00011.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

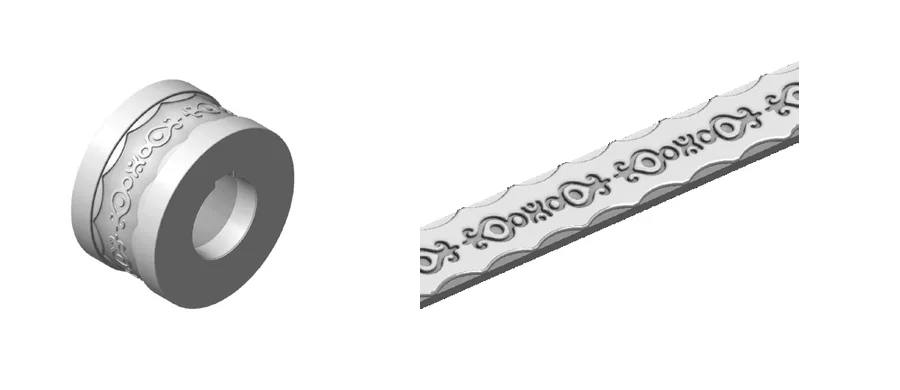

Ukrasni valjak 12
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00012.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 13
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00013.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

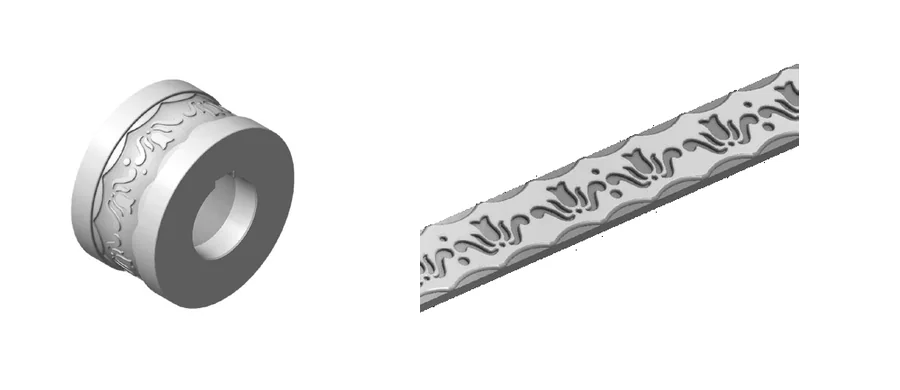

Ukrasni valjak 14
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00014.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg
Ukrasni valjak 15
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00015.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg
Ukrasni valjak 16
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00016.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg
Ukrasni valjak 17
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00017.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg

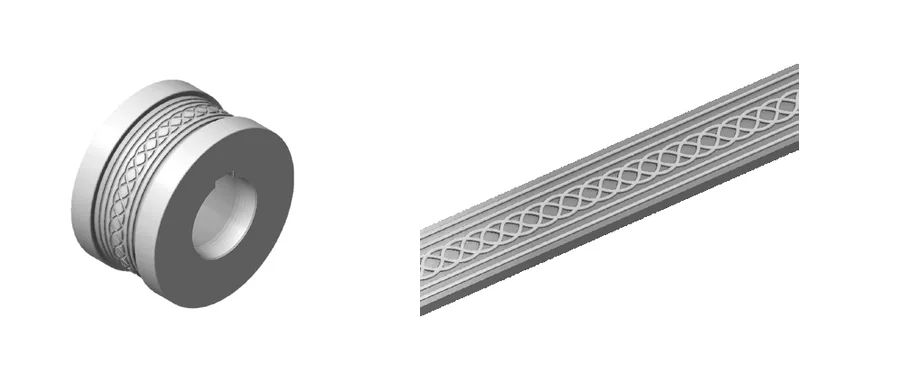

Ukrasni valjak 18
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00018.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg

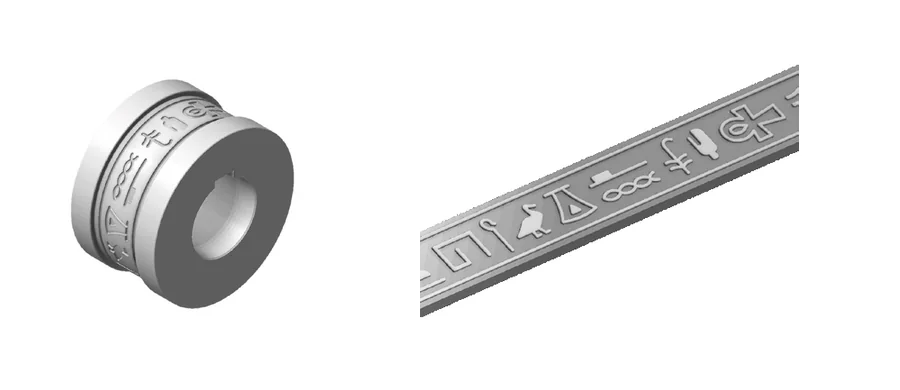

Ukrasni valjak 19
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00019.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg
Ukrasni valjak 20
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00020.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,5 kg

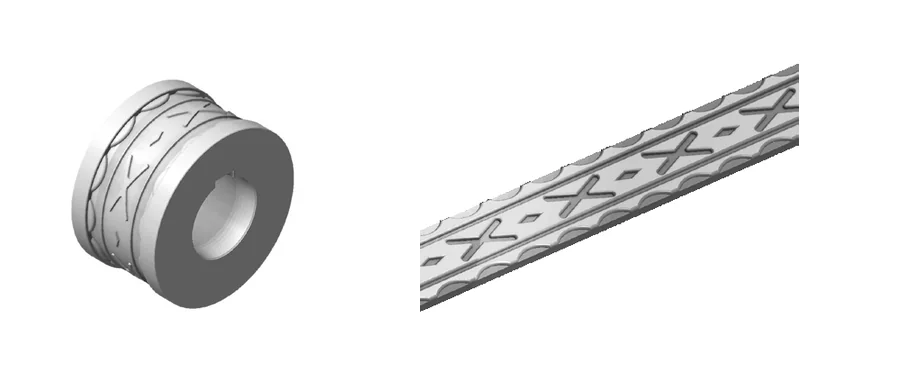

Ukrasni valjak 21
Standardni dekorativni uzorak za rukohvat 50 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00021.50
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg

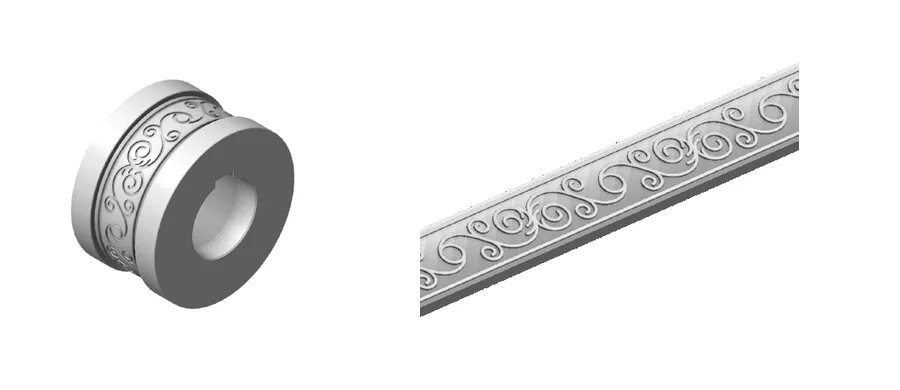

Ukrasni valjak 22
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00022.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg

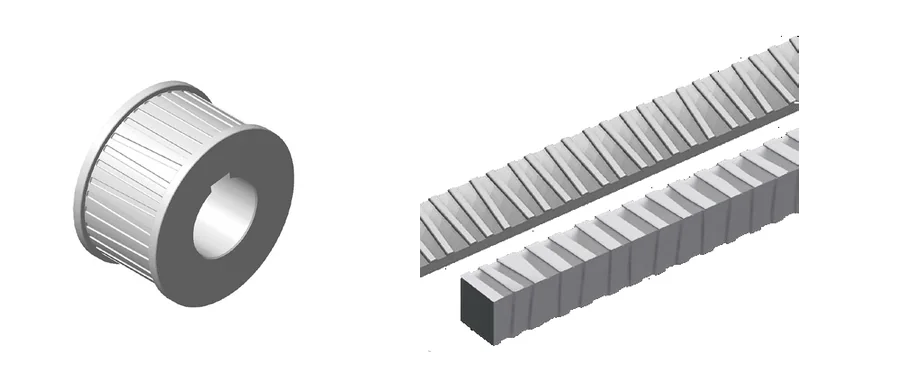

Ukrasni valjak 23
Standardni dekorativni uzorak za rukohvat do 60 mm i kvadratna šipka do 25 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00023
- Vodilica
- 00300 ili odgovarajuća vodilica 00400-00404
- Masa
- 6 kg
Ukrasni valjak 24
Standardni dekorativni uzorak za rukohvat 40 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00024.40
- Vodilica
- 00401 ili 00402
- Masa
- 6,4 kg

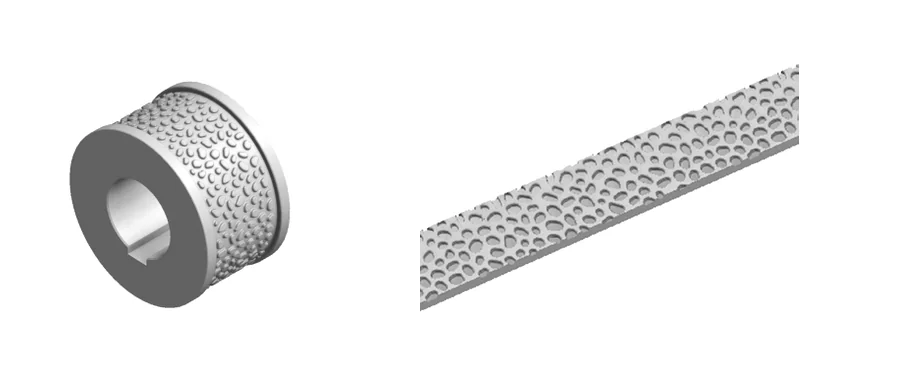

Ukrasni valjak 25
Standardni dekorativni uzorak za rukohvat do 60 mm. Debljina materijala: 6-10 mm.
- Referenca
- 140-11-01-00025
- Vodilica
- 00400, 00401 ili 00402
- Masa
- 6,3 kg
Posebni valjci za rub, obujmice i kombinirane profile
Bočno označavanje flaha
Sekcijski valjak za bočni rub flaha širine 25, 30, 40 i 50 mm, debljine 5-12 mm.
Referenca: 140-11-01-00028

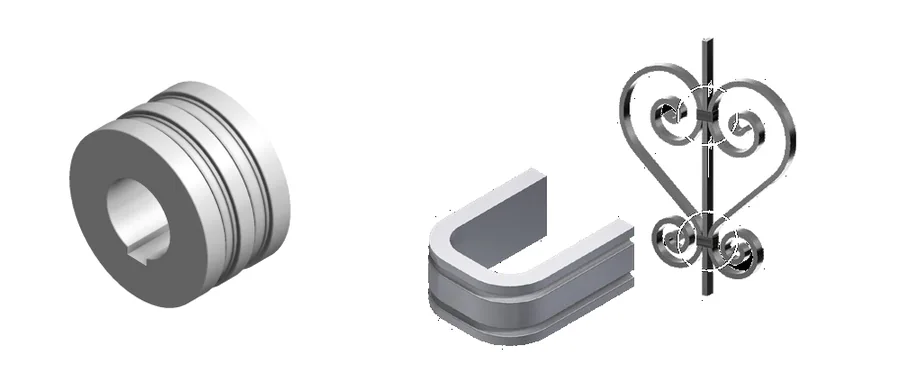

Valjak 201 za obujmice
Za rukohvat širine 12 i 15 mm, odnosno 1/2 inča, pri debljini materijala 1-4 mm.
Referenca: 140-11-01-00201
Valjak 202 za obujmice
Druga izvedba uzorka za rukohvat širine 12 i 15 mm pri debljini materijala 1-4 mm.
Referenca: 140-11-01-00202
Komplet valjaka 26
Za rukohvat do 60 mm i kvadratnu šipku do 20 mm. Uz posebnu ulaznu vodilicu može obrađivati kvadratnu šipku postavljenu na brid.
Referenca: 140-11-01-00026
Valjci za reljefno oblikovanje kvadratnih šipki
| Komplet | Referenca | Presjeci kvadratne šipke | Masa |
|---|---|---|---|
| 301 | 140-11-01-00301 | 10, 14 i 20 mm | 12,6 kg |
| 302 | 140-11-01-00302 | 12, 16 i 18 mm | 12,6 kg |
| 303 | 140-11-01-00303 | 10, 14 i 20 mm | 12,9 kg |
| 304 | 140-11-01-00304 | 12, 16 i 18 mm | 12,9 kg |
Za komplete 301-304 koristi se ulazna vodilica 140-11-01-00300. Za obradu šipke na brid uz komplet 26 koristi se vodilica 140-11-01-00027.
Kompleti valjaka za kvadratne i pravokutne cijevi
Cijevi 25, 30, 35 i 40 mm
Kvadratne cijevi 25, 30, 35 i 40 mm te pravokutne kombinacije od 25 × 20 do 40 × 35 mm. Preporučena minimalna stijenka: 3 mm.
Referenca: 140-11-01-00500
Vodilice: 00501 ili 00502
Cijevi 50 i 60 mm
Kvadratne cijevi 50 i 60 mm te pravokutni presjeci od 50 × 20 do 60 × 55 mm. Preporučena minimalna stijenka: 3 mm.
Referenca: 140-11-01-00503
Vodilice: 00505 ili 00506
Cijevi 1 1/2, 2 i 2 1/2 inča
Kvadratne i pravokutne cijevi u inčnim dimenzijama, uključujući 1 1/2 × 3/4, 2 × 1 i 2 1/2 × 1 1/2 inča. Preporučena minimalna stijenka: 3 mm.
Referenca: 140-11-01-00507
Vodilice: 00508, 00509 ili 00510
Ulazne vodilice i valjčani stol
| Referenca | Namjena | Masa |
|---|---|---|
| 140-11-01-00400 | rukohvat 60 mm | 4,3 kg |
| 140-11-01-00401 | rukohvat 40 i 50 mm | 4 kg |
| 140-11-01-00402 | rukohvat 1 1/2 i 2 inča | 4 kg |
| 140-11-01-00403 | rukohvat 25 i 30 mm | 4,3 kg |
| 140-11-01-00404 | rukohvat 1 i 1 1/4 inča | 4,3 kg |
| 140-11-01-00200 | rukohvat 12 i 15 mm za valjke 201/202 | 4,6 kg |
| 140-11-01-00300 | kvadratna šipka 10, 12, 14, 16, 18 i 20 mm | 4 kg |
| 140-11-01-00027 | kvadratna šipka na brid do 20 mm uz komplet 26 | 18 kg |
| 140-11-01-00501 | cijev 25 i 30 mm | 3 kg |
| 140-11-01-00502 | cijev 35 i 40 mm | 2,8 kg |
| 140-11-01-00505 | cijev 50 mm | 2,4 kg |
| 140-11-01-00506 | cijev 60 mm | 2,2 kg |
| 140-11-01-00508 | cijev 1 1/2 inča | 2,6 kg |
| 140-11-01-00509 | cijev 2 inča | 2,4 kg |
| 140-11-01-00510 | cijev 2 1/2 inča | 2,2 kg |
| 140-00-00-00004 | valjčani stol, visina 650-1200 mm, nosivost 800 kg | 65 kg |
Tehnički podaci NARGESA NOA60
| Referenca stroja | 100-11-01-002 |
|---|---|
| Snaga motora | 5,5 kW / 7,5 HP pri 1400 o/min |
| Napajanje | 230/400 V, trofazno |
| Potrošnja struje | 21/12 A |
| Podesiva radna brzina | 0-10 m/min |
| Maks. kvadratna cijev | 60 × 60 mm |
| Maks. puna kvadratna šipka | 20 × 20 mm |
| Maks. plosnati profil / flah | 60 × 10 mm |
| Ravnalni sklop | 7 podesivih valjaka: 3 okomita i 4 vodoravna |
| Dimenzije stroja | 1230 × 780 × 1400 mm |
| Masa | 746 kg |
PDF dokumentacija
Svi PDF dokumenti otvaraju se u novoj kartici.
NOA60 u programu ukrasne bravarije
NOA60 dodaje reljef površini ravnog materijala. MT150A i MT500A oblikuju volute, spirale i uvijene elemente, dok se H1-H3, PH50, PV21, NF70 i PC16 koriste za različite postupke vrućeg kovanja i izrade završetaka.
Česta pitanja o NARGESA NOA60
Radi li NOA60 hladno ili je materijal potrebno zagrijavati?
NOA60 je stroj za hladno reljefno oblikovanje. Materijal prolazi između profiliranih valjaka bez prethodnog zagrijavanja.
Je li to klasično graviranje metala?
Ne u smislu rezanja ili skidanja materijala. Uzorak nastaje plastičnom deformacijom površine, iako se gotovi proizvodi na tržištu često nazivaju graviranim cijevima i profilima.
Može li obrađivati kvadratne i pravokutne cijevi?
Da. Za kvadratne i pravokutne cijevi koriste se sekcijski kompleti valjaka i odgovarajuće ulazne vodilice. Najveća navedena kvadratna cijev iznosi 60 × 60 mm.
Koliko je standardnih dekorativnih uzoraka dostupno?
Program prikazan u aktualnom katalogu obuhvaća 25 numeriranih valjaka za rukohvate, uz dodatne valjke za obujmice, bočni rub flaha, kvadratne šipke i cijevi.
Postoje li posebne izvedbe uzorka?
Da. NARGESA navodi mogućnost izrade posebno prilagođenih valjaka prema dogovoru.
